1 設計要求

1.1初效、中效、高效過濾器三級過濾應采用空氣凈化處理，空氣潔凈度為100000，高于100000。對于100000級空氣凈化處理，也可以使用高效空氣過濾器代替高效過濾器。對于大于100000級的空氣凈化處理，應采用初效和中效過濾器二級過濾。

1.2 空氣過濾器的選擇，滿足以下要求：

A、初效空氣過濾器不應選用浸油式過濾器；

B、中效空氣過濾器集中設置在凈化空氣調節系統的正壓段；

凈化空調系統末端應設置高效或次高效空氣過濾器。

1.3 應單獨設置以下空氣凈化系統：

A、單向流潔凈室和非單向流潔凈室；

B、高效空氣凈化系統和中效空氣凈化系統；

C、不同運行班次和使用時間的潔凈室；

1.4 以下情況的空氣凈化系統，如果處理后仍不能避免交叉污染，則不應使用回風。

A、固體材料粉碎、稱量、配料、混合、造粒、壓片、包衣、灌裝等工序；

B、成品干燥設備使用的固體口服制劑顆粒、凈化空氣；

C、用有機溶煤精制的原料藥精制，干燥工序；

D、生產過程中產生大量有害物質的揮發性氣體；

1.5 潔凈室應采用集中式凈化空調系統，面積大，空氣潔凈度高，位置集中，消聲，振動控制要求嚴格。

A、潔凈室需要消毒滅菌，應設置排氣設施。

B、潔凈室排氣系統應采取防倒灌措施。

C、含有易燃易爆物質的局部排氣系統應采取防火、防爆措施。

D、無塵車間生產粉塵和有害氣體的工藝設備，應設置單獨的局部除塵和排氣裝置。

1.6 采用分散式凈化空調系統。

A、換鞋房、更衣室、衛生間、衛生間、淋浴房應設置通風裝置，室內靜壓值應低于有空氣潔凈度要求的生產區域。

B、送風、回風、排風應聯鎖。系統的開啟程序是先打開送風機，再打開回風機和排風機。當系統關閉時，聯鎖程序反之亦然。

C、非連續運行的潔凈室，可根據生產工藝要求設置值班風機，并保持室內空氣潔凈度和正壓，防止室內結露。

D、事故排氣裝置的控制開關應與凈化空調系統聯鎖，并設置在潔凈室外操作方便的地方。應在室內設置報警裝置。

1.十萬級藥廠潔凈廠房建筑規劃設計所依據的潔凈技術是一個多專業、綜合性強的技術領域。了解十萬級藥廠潔凈廠房涉及的各種產品生產工藝的工藝特點、工廠建設的各種技術要求、產品生產工藝特點等。；討論十萬級藥廠潔凈廠房的微污染控制原理、污染物的產生、停留和囤積過程，將涉及物理、化學、生物等基礎科學；了解十萬級藥廠潔凈廠房的空氣凈化和水、氣、化工產品的凈化工藝，以及各種高純度物質的儲存和運輸工藝，涉及的工藝專業也非常普遍；十萬級藥廠潔凈廠房的抗微振動、噪聲處理、抗靜電、抗電磁波影響將涉及多個專業，這樣可以更好地解決工程設計中遇到的各種具體工藝問題，所以潔凈工藝確實是一個多專業的綜合工藝。
2.十萬級藥廠潔凈廠房的建筑規劃設計具有較強的綜合性。與普通工業工廠建筑規劃設計主要解決產品制造標準的潔凈環境，安排平面和空間布局的矛盾，獲得更好的空間和平面綜合效果，更好地滿足產品制造所需的潔凈生產環境。特別是十萬級藥廠潔凈廠房的建筑規劃設計和十萬級藥廠潔凈廠房的工藝設計，空氣凈化設計相互協調，如滿足制造工藝，分配人員和物流、十萬級藥廠潔凈廠房的氣流組織、建筑氣密性和建筑裝飾的實用性。
3.潔凈廠房除設置潔凈室外，還應配備產品制造所需的制造輔助室、人員潔凈和材料潔凈室、公共電力設備室等，因此十萬級藥廠潔凈廠房建筑規劃設計必須協調，分配各種潔凈建筑平面、空間布局，盡量最大化平面、空問。十萬級藥廠潔凈廠房一般為無窗車間或設置少量固定密封窗；十萬級藥廠潔凈廠房防止污染或交叉污染，設置必要的人員潔凈、材料潔凈設備和房間，普通平面布局曲折，增加疏散距離，因此十萬級藥廠潔凈廠房建筑規劃設計必須嚴格遵守相應的標準，規范防火、疏散等規定。
4.十萬級藥廠潔凈廠房的生產線設備一般價格昂貴；十萬級藥廠潔凈廠房的建筑工程造價也很高，建筑裝修復雜，標準嚴密性好。對所用建筑材料和結構節點有一定的標準或嚴格的要求。潔凈廠房的建筑規劃設計應綜合考慮空氣凈化系統的布局、氣流流型的選擇、管道系統的分布等因素，創造一個綜合的建筑空間環境。

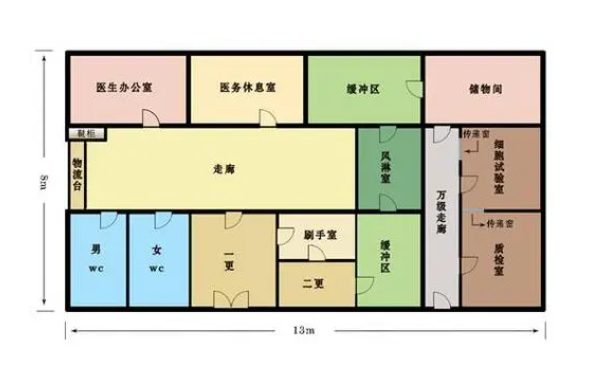

三.十萬級藥廠潔凈廠房設計布局

1.人流

1.1.人員凈化通道：

1.2.無塵車間潔凈室通道應設置氣體吹淋室。當沒有空氣吹淋室時，應設置氣閘室；

1.3.1氣體吹淋室應與大班總數30人相關。當潔凈室工作人員超過5人時，氣體吹淋室一側應設置單側旁通閥；

1.4.進入氣體吹淋室.外出時不能同時打開，應采用連鎖控制方法；

1.5.氣體清潔度等級為5級或5級嚴格的垂直單邊流潔凈室，宜設置氣閘室。

2.物流

2.1.無塵室內的機械設備和原材料進出口應獨立設置，并應根據機械設備和原材料的特點.特點.外觀等設置凈化室和相應的凈化設備。

2.2.氣閘室或傳送窗應設置在原材料凈化室和潔凈室之間。
