第一條為合理設計七氟丙烷滅火系統，減少火災危害，保護人身和財產安全，制定本規范。
第一條本規范適用于新建、改建、擴建工程中的七氟丙烷全淹沒滅火系統。
第一條七氟丙烷滅火系統的設計應安全可靠。技術先進，經濟合理。
第一條七氟丙烷滅火系統可用于撲滅下列火災：
1.電氣火災；
2.液體火災或熔化固體火災；
3.固體表面火災；
4.滅火前應能切斷氣源的氣體火災。
|
性能 |
技術指標 |
|
純度 |
≥99.6%（摩爾/摩爾） |
|
酸度 |
≤3ppm |
|
水含量 |
≤10ppm |
|
不揮發殘留物 |
≤0.01% |
|
懸浮或沉淀物 |
不可見 |
第1.0.7條 七氟丙烷滅火系統設計，除執行本規范外，尚應符合現行的有關國家標準的規定。
2 術語、符號
2.1術語
第2.1.1條 防護區
能滿足七氟丙烷全淹沒滅火系統要求的有限封閉空間。
第2.1.2條 全淹沒滅火系統
在規定的時間內，向防護區噴射一定濃度的七氟丙烷，并使其均勻地充滿整個防護區的滅火系統。
第2.1.3條 預制滅火裝置
按一定的應用條件，將七氟丙烷儲存裝置和噴放噴頭等部件預先組合成套的滅火裝置。
第2.1.4條 組合分配系統
用一套七氟丙烷儲存裝置保護兩個或兩個以上防護區的滅火系統
第2.1.5條 滅火濃度
在101Kpa大氣壓和規定的溫度條件下，撲滅某種火災所需七氟丙烷在空氣中的最小體積百分比。
第2.1.6條 惰化濃度
當引火源加入時，在101Kpa大氣壓和規定的溫度條件下，能抑制空氣中任意濃度的可燃?xì)怏w或可燃液體蒸汽的燃燒發生所需的七氟丙烷在空氣中的最小體積百分比。
第2.1.7條 浸漬時間
在防護區內維持設計規定的七氟丙烷濃度，使火災完全熄滅所需的時間。
第2.1.8條 充裝率
充裝在儲存容器中的七氟丙烷質量與容器的容積之比，單位為kg/m3。
第2.1.9條 泄壓口
七氟丙烷噴放時，防止防護區過壓的開口。
2．2 符號
表2.2
|
編號 |
符號 |
單位 |
涵 義 |
|
2.2.1 |
C |
% |
七氟丙烷滅火（或惰化）設計濃度 |
|
2.2.2 |
D |
mm |
管道內徑 |
|
2.2.3 |
Fc |
cm2 |
噴頭孔口面積 |
|
2.2.4 |
Fx |
m2 |
泄壓口面積 |
|
2.2.5 |
g |
m/s2 |
重力加速度 |
|
2.2.6 |
H |
m |
噴頭高度相對“過程中點”時儲存容器液面的位差 |
|
2.2.7 |
K |
/ |
海拔高度修正系數 |
|
2.2.8 |
L |
m |
計算管段的計算長度 |
|
2.2.9 |
n |
個 |
儲存容器的數量 |
|
2.2.10 |
nd |
段 |
管網計算管段數量 |
|
2.2.11 |
Ng |
個 |
安裝在計算支管流程下游的噴頭數量 |
|
2.2.12 |
P0 |
絕壓MPa |
儲存容器額定增壓壓力 |
|
2.2.13 |
Pc |
絕壓MPa |
噴頭工作壓力 |
|
2.2.14 |
Pf |
Pa |
圍護結構承受內壓的允許壓強 |
|
2.2.15 |
Ph |
MPa |
高程壓頭 |
|
2.2.16 |
Pm |
絕壓MPa |
噴放“過程中點”儲存容器內壓力 |
|
2.2.17 |
Qc |
Kg/s |
單個噴頭的設計流量 |
|
2.2.18 |
Qg |
Kg/s |
支管平均設計流量 |
|
2.2.19 |
Qp |
Kg/s |
管道流量 |
|
2.2.20 |
Qw |
Kg/s |
主干管平均設計流量 |
|
2.2.21 |
Qx |
Kg/s |
七氟丙烷在防護區的平均噴放速率 |
|
2.2.22 |
S |
m3/kg |
七氟丙烷過熱蒸汽在101Kpa和防護區最低環境溫度下的比容 |
|
2.2.23 |
T |
℃ |
溫度 |
|
2.2.24 |
t |
s |
七氟丙烷的噴放時間 |
|
2.2.25 |
V |
m3 |
防護區的凈容積 |
|
2.2.26 |
V0 |
|
噴放前全部?jī)?chǔ)存容器內的氣相總?cè)莘e |
|
2.2.27 |
Vb |
m3 |
儲存容器的容量 |
|
2.2.28 |
Vp |
m3 |
管網的管道內容積 |
|
2.2.29 |
W |
kg |
防護區七氟丙烷滅火（或惰化）設計用量 |
|
2.2.30 |
γ |
Kg/ m3 |
七氟丙烷液體密度 |
|
2.2.31 |
η |
Kg/ m3 |
七氟丙烷充裝率 |
|
2.2.32 |
μc |
/ |
噴頭流量系數 |
|
2.2.33 |
ΔP |
MPa |
計算管段阻力損失 |

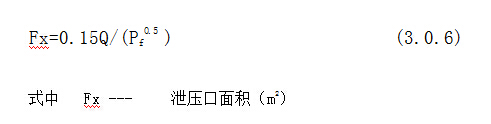

外開門彈性閉門器或彈簧門的保護區，開口面積不小于泄壓口的計算面積，無需額外設置泄壓口。Fx-泄壓口面積(m2)
保護區內Q-七氟丙烷的平均噴灑速率(kg/s)

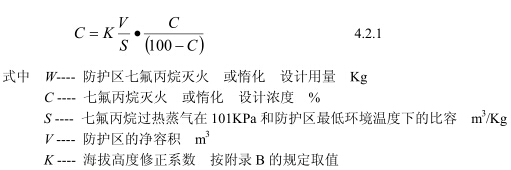

式中 W --- 防護區七氟丙烷滅火（或惰化）設計用量（Kg）
C ---- 七氟丙烷滅火（或惰化）設計濃度（%）
S ---- 七氟丙烷過熱蒸氣在101KP a和防護區最低環境溫度下的比容（m3/Kg）
V ---- 防護區的凈容積（m3）
K ---- 海拔修正系數，按附錄B的規定采用。

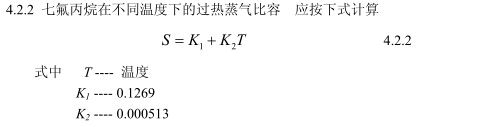

第4.2.2條 七氟丙烷在不同溫度下的過熱蒸氣比容，應按下式計算：
附錄A可燃物的七氟丙烷HFC 227ea滅火濃度與惰化濃度
可燃物的七氟丙烷HFC -227ea滅火濃度 附表A-1
|
可燃物 |
滅火濃度% |
|
可燃物 |
滅火濃度% |
|
丙酮 |
6.8 |
JP-4 |
6.6 |
|
|
乙腈 |
3.7 |
JP-5 |
6.6 |
|
|
AV汽油 |
6.7 |
甲烷 |
6.2 |
|
|
丁醇 |
7.1 |
甲醇 |
10.2 |
|
|
丁基醋酸脂 |
6.6 |
甲乙酮 |
6.7 |
|
|
環戊酮 |
6.7 |
甲基異丁酮 |
6.6 |
|
|
2號柴油 |
6.7 |
嗎啉 |
7.3 |
|
|
乙烷 |
7.5 |
硝基甲烷 |
10.1 |
|
|
乙醇 |
8.1 |
丙烷 |
6.3 |
|
|
乙基醋酸脂 |
5.6 |
pyrollidine |
7.0 |
|
|
乙二醇 |
7.8 |
四氫呋喃 |
7.2 |
|
|
汽油（無鉛，7.8%乙醇） |
6.5 |
甲苯 |
5.8 |
|
|
庚烷 |
5.8 |
變壓器油 |
6.9 |
|
|
1號水力流體 |
5.8 |
渦輪液壓油 |
5.1 |
|
|
異丙醇 |
7.3 |
二甲苯 |
5.3 |
A類危險物表面火災的七氟丙烷HFC-227ea滅火濃度 附表A-2
|
火災 |
滅火濃度% |
|
A類危險物表面火災 |
5.8 |
可燃物的七氟丙烷HFC-227ea惰化濃度 附表A-3
|
可燃物 |
滅火濃度% |
|
1-丁烷 |
11.3 |
|
1-氯-1.1-二氟乙烷 |
2.6 |
|
1.1-二氟乙烷 |
8.6 |
|
二氯甲烷 |
3.5 |
|
乙烯氧化物 |
13.6 |
|
甲烷 |
8.0 |
|
戊烷 |
11.6 |
|
丙烷 |
11.6 |
附錄B 海拔高度修正系數
海拔高度修正系數 附表B
|
海拔高度 |
修正系數 |
|
-1000 |
1.130 |
|
0 |
1.000 |
|
1000 |
0.885 |
|
1500 |
0.830 |
|
2000 |
0.785 |
|
2500 |
0.735 |
|
3000 |
0.690 |
|
3500 |
0.650 |
|
4000 |
0.610 |
|
4500 |
0.565 |
