航空航天無塵車間設計圖紙.得創凈化工程專業從事航空無塵車間工程規劃，設計，施工一條路凈化工程公司，歡迎來電咨詢：027-82289886
在2001年中國科協學術年會上，楊振寧教授指出，未來三四十年，三個領域將成為科技發展的“火車頭”:①芯片的廣泛應用。②醫學和醫藥的快速發展。③生物工程。芯片需要在工業潔凈室生產，藥品需要在生物潔凈室生產，醫學研究和生物工程離不開生物潔凈室。

卓為凈化在十年的成長歷程中，凝聚了一大批專業、較真的技術人才及一百多位施工工藝優良的技術工人。能為您的凈化及空調項目高效、高質完成提供堅實的保障。我們專業設計、醫院凈化工程，手術室改造，婦產科無塵車間，施工百級凈化、千級凈化、萬級凈化、十萬級凈化、三十萬級凈化的無塵凈化空間。下面為大家介紹常用凈化設備

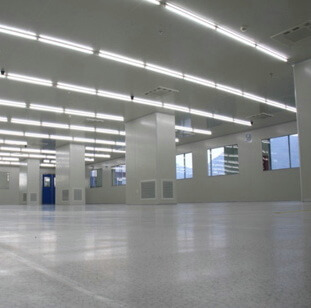

無塵車間
一、鋼板門
凈化鋼板門包括：全不銹鋼門、全鋼板門、鋁合金框鋼板門、不銹鋼框壁板門、鋁合金及不銹鋼自動移門，可接受用戶特殊設計
視窗有方形、橢圓形;有單層玻璃、雙層印邊玻璃
二、風淋室
風淋室/貨淋室系列產品是一種通用性較強的局部凈化設備，安裝于無塵車間與非無塵車間之間。當人與貨物要進入潔凈區時需經風淋室吹淋，其吹出的潔凈空氣可去除人與貨物所攜帶的塵埃，能有效的阻斷或減少塵源進入潔凈區。風淋室/貨淋室的前后兩道門為電子互鎖，又可起到氣閘的作用，阻止未凈化的空氣進入潔凈區域
風淋室有人用風淋室系列、物用貨淋室系列;吹淋方式有單側吹淋、雙側吹淋、頂部吹淋等多種組合;風淋室門有手動門、自動門、快速卷簾門等多種選擇
本公司產品控制系統采用PLC智能化控制，內部液晶顯示屏能準確顯示風淋的運行狀態，雙門互鎖狀態、延時開門狀態。設有光電感應器，可單向通行，以確保人員只能從風淋進入潔凈區
三、傳遞窗
傳遞窗作為無塵車間的一種輔助設備，主要用于潔凈區與潔凈區、非潔凈區與潔凈區之間的小件物品的傳遞，以減少無塵車間的開門次數，大限度的降低潔凈區的污染。傳遞窗廣泛應用于LCD、電子廠、微細科技、生物實驗室、制藥廠、醫院、食品加工業等等一切需要空氣凈化的場所
全不銹鋼潔凈傳遞窗，內部一體式圓弧設計，易清潔、不留死角;電子連鎖，微電腦控制，可選擇嵌入式雙層鋼化玻璃門，美觀、衛生;可選擇帶過濾器壓差顯示裝置，實時監控高效過濾器的運行情況;可選擇帶紫外線滅菌功能、紫外線殺菌計時功能
四、FFU風機單元
風機過濾單元(FFU)是一種空氣自凈裝置，可室內吊頂安裝或放置在支架上，使局部級別達到百級。也可用于無塵車間末端送風。該產品設有初、高效兩級過濾裝置。風機從頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在整個出風口送出。安裝方式有懸掛式和落地支架兩種
1、由冷軋鋼板噴塑或不銹鋼做成的FFU箱體，結構精巧堅固，外形美觀
2、采用直驅式高效離心風機，具有長壽命、低噪音、免維護、震動小、可調速
3、適合于組裝成超凈生產線，可根據工藝布置為單臺使用，也可多臺串聯形成百級:流水裝配線。配置高效過濾器，更換極為方便。文章來源
五、高效送風口
高效送風口是無塵車間關鍵的保證潔凈度的終端過濾裝置，主要用于凈化等級千級以下的無塵車間。我公司設計的高效風口采用靜壓箱與過濾器箱體分離式的結構，確保高效過濾器永不漏風
箱體采用優質冷軋鋼板折彎焊接而成，表面靜電粉末噴涂處理
高效送風口散流器有：平展型出風散流器、擴散型出風散流器;進風方式有：頂進風、側進風
六、初中效過濾器
外框是以堅固的防水板組成，用來固定已折疊完成的濾材。外框上對角線的設計能提供大過濾面積，并使內部濾材緊密的粘附在外框上。初中效過濾器的四周皆以特殊的專業粘合膠水與外框粘合，能防止空氣泄漏或因風阻壓力造成破損的情況發生。(初效空氣過濾器)(粗效空氣過濾器)抗?jié)裥?00%人造纖維纖維濾材制成，外框是由堅固、防潮硬紙框制成。它在正常的操作環境下不會變形、破裂、扭曲
七、高效過濾器
高效空氣過濾器主要用于捕集0.5um以下的顆?；覊m及各種懸浮物。采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金膠合而成。每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點?？蓮V泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效和超高效過濾器均用于無塵車間末端，以其結構形式可分為有：有隔板高效、無隔板高效、大風量高效,超高效過濾器等
八、凈化保管柜
主要用于無塵車間緩沖間或輔助間儲放潔凈服
九、支架式層流罩
模塊式組合，便于產品靈活拓展
滿足局部百級要求
防靜電軟膜圍擋，可有效防止塵埃吸附于圍擋表面
十、稱量室
稱量室是一種制藥行業進行藥粉稱量、分裝工藝環節專用的凈化設備，垂直單向氣流在主工作區不斷循環，有效的控制藥粉外溢和上揚，防止對人體的吸入危害，同時避免交叉污染，起到保護壞境及室內人員安全的作業
產品特性
風速偵測自動變頻系統，使主工作區風速始終處于均勻穩定運行狀態
過濾器壓差顯示裝置，實時監控各道過濾器的有效運行
主工作區獨特勻流設計，有效保護了人員安全，避免了環境污染和產品交叉污染
智能化控制模式和故障報警系統，有效保證運行的可靠性
人性化的設計，使各類過濾器更換操作更加方便，獨特風道設計，有效控制了整機工作噪聲
可根據用戶要求定制非標尺寸的稱量室
十一、其他配套設備
不銹鋼雙槽水池
不銹鋼單槽水池
裝配工作臺
層流小車
裝配桌
吊頂龍骨
液體小推車
網孔工作臺

1、煙氣熱量積聚，蔓延途徑多
潔凈室一般呈密閉狀態，門窗少，發生火災時，煙氣熱量不易向外散出，造成煙氣滯留，熱量劇增，加之廠房內通風管道、電氣線路套管、技術夾層等彼此串通，很容易造成煙熱氣流向其它房間快速蔓延
2、人員逃生困難
潔凈室由于工藝上的要求，內部分隔復雜，通道曲折窄小，安全出口少，縱深距離長，火災發生后易迷失方向，加之工作人員少，初期火災難于及時發現，待煙火侵襲時已難脫身
3、煙霧毒性大
室內裝修中使用了一些高分子合成材料，這些材料在發生燃燒時會產生大量濃煙，散發毒氣，給人員逃生和消防人員救火帶來很大的威脅
4、損失大
潔凈室內往往有不少極為精密、貴重的設備，建設投入大，一旦發生火災，經濟損失巨大
此外，現在有些潔凈室在生產過程中使用了甲醇、丙酮、甲苯等易燃易爆化學危險物品，對潔凈室構成了潛在的火災威脅

凈化是能耗大戶，是設計與施工中需關注節能措施，是一個有機的整體施工需要進行合理的設計，才能能夠高效地完成客戶交代的項目，滿足客戶的需求。很多人認為無塵車間施工時為了平衡新風，要排掉一部分室內的空氣，這種觀點是不可取的，潔凈車間的氣流要有序流動，不該漏的地方絕對不能漏,為了使工作進展順利，無塵車間首先確認無塵車間施工工程的設計圖紙和要求，形成合理的方案，下面為大家介紹有關內容
1、制定無塵車間施工程序表：建設無塵車間有先后的順序，杜絕哪部分材料先到就先施工哪部分的極端錯誤做法，避免污染。允許同時施工的各部分要注意彼此間的銜接關系，必要時應繪制施工二次設計圖
2、高效過濾器的安裝：無塵車間安裝高效過濾器之前，應徹底做好清潔工作，凈化送、回風系統連接試運行24小時后，再次清潔潔凈室后，立即安裝高效過濾器
3、潔凈送、回風系統風管的施工：風管內表面必須平整光滑，風管安裝之后、保溫之前應進行漏風檢查。風管與部件支、吊架的預埋件、射釘或膨脹螺栓的位置應正確，牢固可靠，埋入部分應去除油污，并不得涂漆
4、設置專用倉儲間：所有材料和設備說明書和合格證均應妥善保管，以便竣工驗收后將資料完整的移交給用戶。設備和材料到達無塵車間施工現場時，應嚴格檢查，各種過程器開箱檢查后應重新封存
5、做好無塵車間的密封工作：潔凈車間的氣流要有序流動，按照設計者的意圖流動，不該漏的地方絕對不能漏。很多人認為無塵車間施工時為了平衡新風，要排掉一部分室內的空氣，漏一點也無所謂，這種觀點是不可取的

一、吊裝內機
的施工隊進場后，首先就是吊裝內機，需要注意的是
1、內機離房頂距離不得小于1公分，避免機器運行時與墻頂產生共振
2、內機吊裝避免冷凝水排不出去，不可忽視坡度問題，盡量做到接冷凝水的一側要稍低
中央空調安裝
二、紅外線定位
根據先前確定好的設計圖紙來確定安裝位置。為了避免錯位，應用專業的紅外線定位儀來定好位置
三、出風口
出風口一定不能裝在離燈帶近的地方（出風口離燈帶近，會造成中央空調在制熱時遮擋出風，從而使整個活動空間感覺熱量不足，需很長時間才能有熱感覺
四、保證水平
固定好以后，的施工人員一定要用專業的水平尺來確保內機是否水平，以確保排水順暢，水盤無積水。保護內機：后要記得用塑料膜等材料把內機包起來，以防有灰塵進去而影響機器的正常運作
五、鋪配備銅管
當相同管徑的銅管要焊接時，先要脹管，然后做氮氣置換，而且要等銅管自然冷卻后再進行下一道工序，否則會容易泄露。用保溫材料包裹銅管時，應自下而上地包，還不能有縫。為避免搖晃、松動，保證支撐部分的牢固，要保證兩個銅管支撐間的間隔不超過
六、裝室外機
角度應對外向下傾斜，防止下雨天雨水倒灌。而且要盡量確保其表面能光滑、平整，并套上管套，否則容易撕破管道外壁的保溫材料。在裝室外機時，應該在其底部鋪上防震橡膠，以防止外機震動而受影響
七、檢測調試
連接好內外機后，要進行泄露檢查，以便確認內外機及配管系統內不存在泄露現象。記得一定要抽真空，確保系統干燥。如果系統內留有水分，容易發生系統冰堵及電氣絕緣被破壞等情況。后還要試運行一下，以確認空調的回風溫度、送風溫度、運作電流、電壓等數據是否正常

1、要提前了解一系列的參數來減少不必要的麻煩，要了解的東西包括人員、車間面積和樓盤等
2、要關注裝修的級別，照圖進行建造
3、在裝修的時候除了看設計和報價之外，還要注意其工程和服務
通過以上的這些介紹，相信大家應該對哪些行業需要無塵室裝修，以及一些準備工作都了解了吧，那么如果有需求的話，可以找專業的商家進行設計和裝修，從而更好的滿足行業的需求

武漢得創凈化工程有限公司擁有建筑裝修裝飾工程專業承包資質、建筑機電安裝工程專業承包資質，配備安全生產許可證。企業自主研發三大凈化系統、5項軟件著作及10項潔凈車間實用新型專利，具備上游戰略合作供應商，專業承接各類級別潔凈手術室、潔凈實驗室、潔凈車間、無塵車間等，服務行業涉及食品保健、電子機械、化工化學、能源納米、醫療衛生、生物制藥、航天航空、化妝品及實驗室等。
