百級光電子潔凈車間設計施工.得創凈化工程專業從事光電潔凈車間工程規劃，設計，施工一條路凈化工程公司，歡迎來電咨詢：027-82289886

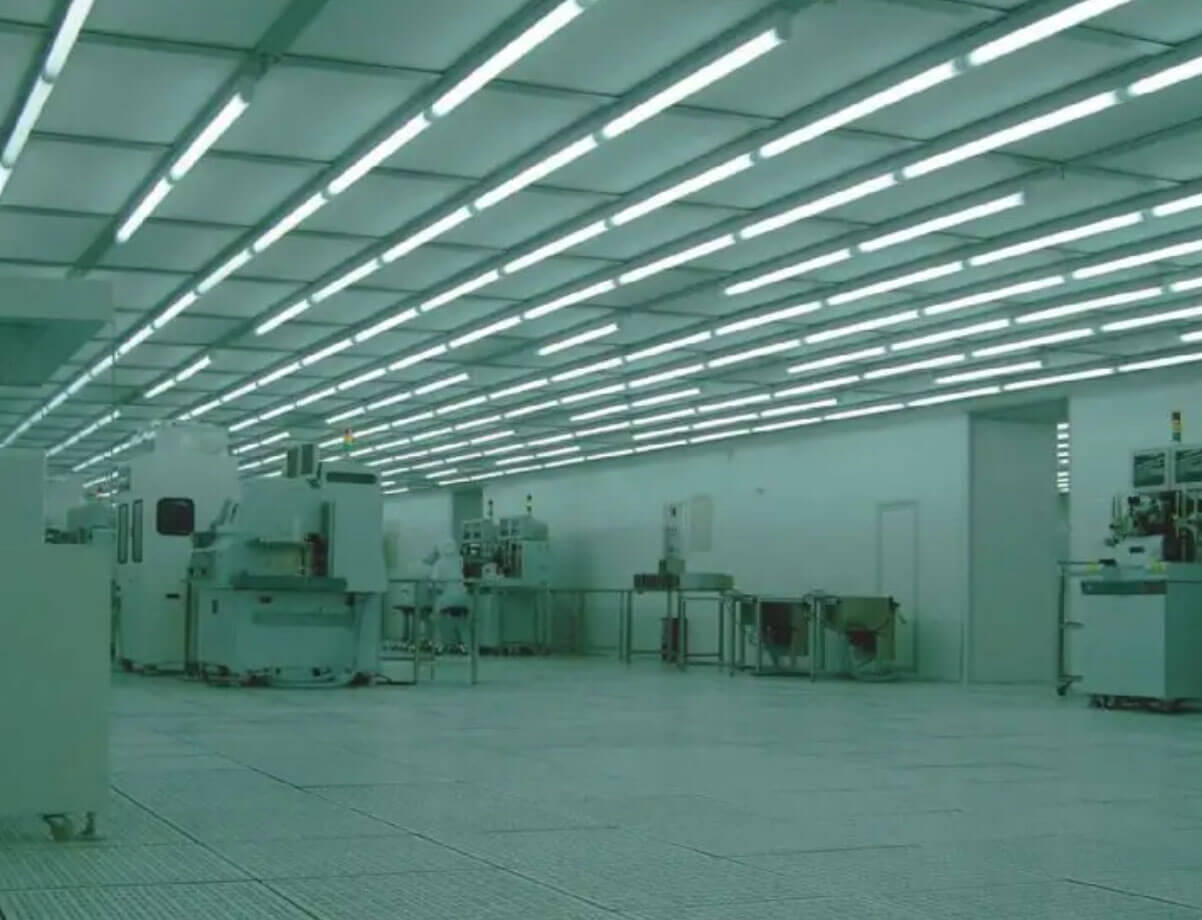

近年來，我國光學產業鏈逐步走向市場、走向世界，并保持快速增長勢頭。太陽能電池、LED芯片、新型顯示控制面板、激光發生器等方面都建立了較為完整的光學產業鏈。光學領域的發展趨勢日新月異，技術不斷提高。通過與光學潔凈室凈化技術的比較，明確提出了更好的規定。光、電、光學產品無塵車間一般適用于電子儀器儀表、電子計算機、半導體工廠、汽車工業、航空航天、光刻技術、微型計算機制造等領域。除了氣體清潔外，還必須確保消除靜電。下面，以當代意味著更多的LED領域為例，詳細介紹光、電子、光學領域的潔凈室凈化生產車間。LED凈化車間項目安裝施工經典案例：在本設計中是指終端加工工藝的一些凈化無塵車間裝配，其凈化潔凈度一般在幾千或幾千、十萬的凈化無塵車間裝配。背光屏無塵車間安裝主要是該類貨物的沖壓加工生產車間、裝配等潔凈無塵車間，其潔凈度一般為千級或十萬級潔凈無塵車間。

對于潔凈車間來說，內部的潔凈度是否達標，需要我們通過電子顯微鏡或者是光學顯微鏡進行測量，來了解環境內部空氣含塵量是否符合標準。那么，具體是如何來檢測的呢？下面我們來看看
1、檢測儀器的選用
盡管對凈化車間內的潔凈度的測量，可以采用凈化工程光散射粒子計數器、凝結核粒子計數器、電子顯微鏡和光學顯微鏡，但目前用得多的為光散射粒子計數器。由于此種粒子計數器在使用中可以對室內空氣的含塵量進行自動、連續、及時地對應測量，并且可以直接顯示瞬時的含塵濃度，也可以對不同粒徑的含塵濃度進行測量，使用簡單、方便、及時、靈活。計數器大體上可分這兩種類型：一種是照射系統光軸與檢測系統光軸交叉布置的側向散射型;另一種是兩光軸布置在同一直線上的前向散射型
2、潔凈車間潔凈度檢測時，使用光散射粒子計數器的取樣量
關于塵埃粒子計數器檢測時的空氣取樣量，在國標GBJ73-84中規定：對于百級:的凈化車間，每次取樣量應大于或等于1L，對于1000~萬級:的凈化車間，每次取樣量應大于或等于0.3L，對于10000級的凈化車間，每次取樣量應大于或等于
對于百級:凈化車間，宜采用大流量粒子計數器進行測試。如果不具備，也應采用每次采樣量不小于1L的粒子計數器
在對凈化車間進行潔凈度檢測時，盡管規定了空氣的小采樣量，但在實際工作中，我們應在保證小采樣量前提條件下，根據已有的檢測設備，盡量采用大流量的塵埃粒子計數器
3、檢測點的布置
根據GBJ73-84《》的規定：在對凈化車間進行潔凈度檢測時，檢測點應為距室內地坪1.00m的水平面內;對于單向流型凈化車間測點總數應不小于20點，測點間距為0.5-2.0m。水平單向流測點僅布置在第一凈化車間工作區內;非單向流凈化車間按凈化車間面積小于或等于50m2布置5個測點
4、關于等動力采樣的問題
所謂等動力采樣就是在檢測時，粒子的計數器的采樣管的入口方向與被采樣的單向氣流方向相一致，而且空氣進入取樣管入口的平均速度與該位置單向氣流的平均速度相同
因為對凈化工程的檢測我們主要關心兩種粒徑，即0.5um和5um。非等動力采樣對于≤0.5um的粒子影響不大。如果取樣空氣用于計算大于或等于0.5um的粒徑濃度，如果這些粒子不受非等動力條件的影響，則計算結果也不受影響。因此，凈化車間區域內的非等動力取樣僅對大于或等于0.5um粒子才有意義

在產品的生產制造中，需要用到潔凈車間，潔凈車間指的就是將有毒有害有細菌污染的空氣，排放出室內，以適應我們生產工藝或工作的要求。那么，潔凈車間在設計時要滿足哪些規范要求
1、潔凈車間設計必須嚴格按照國家相關政策方針執行，做到科學設計、質量保證、安全適用、節約能源和環境保護等要求
2、在利用原有建筑進行潔凈技術改造時，無塵凈化車間設計必須根據生產工藝要求，因地制宜、區別對待，充分利用已有的技術設施
3、潔凈車間設計應為施工安裝、維護管理、測試和安全運行創造必要的條件
4、潔凈車間設計除應按本規范執行外，尚應符合現行的 標準、規范的相關要求

1、車間設計照度在，其他輔房及通道設計照度為，燈具采用燈
2、研發室、化驗留樣室設計照度在，燈具采用燈,其他輔房及通道設計照度為
3、空調通風設備配電
4、工藝配電配電工程
5、本方案設計未包含弱電工程

1.無塵車間通風系統風管絲桿.角鐵吊件應當使用組合式支架。安裝快速.簡單.可靠.靈活.美觀.整潔。
2.嚴格按照圖紙設計要求和國家相關規范的要求，選擇正確的管道品種，采用不同的連接和實驗方法。連接碳鋼管，φ75以下可以使用絲扣連接處理，法蘭用于φ75大于 ，普通電焊連接。
3.無塵車間通風管道根據設計要求選擇管道保溫材料保證風管溫度與外界隔離，避免產生冷凝水。有特殊要求的地方， 用鍍鋅進行保溫處理。
4.嚴格按照國家標準和圖紙施工管道介質的色標和流向標志。
5.所有管道材料和閥門材料的材料證書必須妥善保存。各類清洗.壓力測試.吹掃施工記錄.隱蔽施工記錄均按《工業金屬管道工程施工及驗收規范》執行。

1、地面處理做自流平地面處理，鋪設2mm 厚PVC地板
2、根據GMP規范要求，潔凈室在設計和安裝時應考慮使用中避免出現不易清潔的部位，本工程在進行凈化裝修時，門窗安裝與建筑、凈化空調、各種管線、照明燈具的結合部位縫隙要密封處理
3、所有的配件、隔墻、吊頂?shù)墓潭ê偷鯍旒荒芘c主體結構相連，不能與設備和管線支架交叉混用，防止因微震引起裝飾材料松動和灰塵脫落
4、建筑裝飾和門窗的縫隙應在正面密封
5、根據GMP認證檢查標準，室內裝修要符合下列要求
a.應選用氣密性良好，且在溫度和濕度等變化作用下變形小的材料
b.墻壁和頂棚表面應光潔、平整、不起灰、不落塵、耐腐蝕、耐沖擊、易清洗，減少凹凸面。墻、地面相接處做成半徑等于50mm的圓角。壁面色彩要和諧、雅致，并便于識別污染物
c.門窗與內墻而要平直，結構要充分考慮對空氣和水汽的密封，使污染粒子不易從外部滲入，防止由于室內外溫差而產生結露。室內不同潔凈度房間之間的內門、內窗以及隔斷等縫隙均須密封
6、 施工中應控制施工作業中的發塵量，特別是吊頂和夾墻內部等隱蔽空間，必須隨時清掃
7、在己安裝高效過濾器的房間，不能進行有粉塵的裝修作業
8、注意保護已完成的作業面，不得因撞擊、敲打、踩踏、多水作業等造成板材凹陷、暗裂和表面裝修的污染
裝配式潔凈廠房的全部維修構件在工廠內按統一模數及系列加工完成，適于批量生產，質量穩定，供貨迅速。機動靈活，即適合在新建廠房配套安裝，也適宜老廠房的凈化技術改造。維修結構也可隨工藝要求任意組合，拆卸方便。 需要輔助建筑面積較小，對土建筑裝修要求低。 氣流組織形式靈活，合理，可滿足各種工作環境，不同潔凈等級的需要

武漢得創凈化工程有限公司是一家從事廠房凈化車間、凈化空調、中央空調設計、制作和安裝的專業公司 擁有幾十年的工程設計、制作、安裝、調試、檢測、售后服務等綜合性成套服務及工作經驗。承建和設計10—1000000級潔凈室及凈化廠房
