在20世紀20年代，美國航空業的陀螺儀制造過程中最先提出了生產環境的凈化要求。在制造車間、實驗室建立了“控制裝備區”，供給一定量的過濾后的空氣。在朝鮮戰爭中，美國找到了電子儀器出故障的主要原始灰塵作怪，從而促成了空氣潔凈技術的起步。

怎樣判斷醫院凈化工程是否達標呢，要怎樣驗收呢？小編為了解答這個疑惑特別整理了醫院凈化工程的行業驗收標準。大家快來了解下吧
潔凈手術部(室)的施工，應以凈化空調工程為核心，取得其他工種的積極配合。潔凈手術室施工可按如下程序進行(其他輔助用房可參照此程序)：
如圖：潔凈手術室施工程序圖
潔凈手術室施工程序圖
各道施工程序均要進行記錄，驗收合格后方可進行下道工序。施工過程中要對每道工序制訂具體施工組織設計
工程驗收
1、醫院的潔凈手術部(室)均應按本節規定獨立驗收
2、凈化空調工程驗收，分竣工驗收和綜合性能全面評定兩個階段
3、驗收的內容包括建設與設計文件、施工文件、施工記錄、監理質檢文件和綜合性能的評定文件等
4、潔凈手術部的其他設施，應按設備說明書、合同書，由建設方對設備提供方和安裝方分別進行驗收
工程檢驗
1、竣工驗收和綜合性能全面評定的必測項目應符合表10.3.1的規定，其中風速風量和靜壓差應先測，細菌濃度應后檢測
10.3.1醫院凈化工程竣工驗收必測項目表
通風機的風量及轉數
系統和房間風量及其平衡
系統和房間靜壓及其調整
自動調節系統聯合運行
高效過濾器檢漏
潔凈度級別
級潔凈手術室手術區和級潔凈輔助用房局部百級區的工作面的截面風速
其他各級潔凈手術室和潔凈輔助用房的換氣次數
靜壓差
所有集中送風口高效過濾器抽查檢漏，Ⅰ級潔凈用房抽查比例應大于50%，其他潔凈用房應大于
溫濕度
噪聲
照度
新風量
細菌濃度
2、不得以空氣潔凈度級別或細菌濃度的單項指標代替綜合性能全面評定；不得以竣工驗收階段的調整測試結果代替綜合性能全面評定的檢驗結果
3、竣工驗收和綜合性能全面評定時的工程檢測應以空態或靜態為準。任何檢驗結果都必須注明狀態
4、竣工驗收的檢測可由施工方完成。綜合性能全面評定的檢測，必須由衛生部門授權的專業工程質量檢驗機構或取得國家實驗室認可資質條件的第三方完成
5、工作區截面風速的檢驗應符合下列要求
換氣次數的檢驗應符合下列要求
對級潔凈手術室和潔凈輔助用房應通過檢測送風口風量換算得出換氣次數，綜合性能檢測結果不應小于表規定范圍的均值，并不應超過此范圍上限的
對于分散布置的送風口，對每個風口用套管法檢測
靜壓差的檢驗應符合下列要求
1、在潔凈區所有門都關閉的條件下，從平面上里面的房間依次向外或從空氣潔凈度級別高的房間依次向低級別的房間，測出有孔洞相通的相鄰兩間潔凈用房的靜壓差，綜合性能測定結果應大于表4.0.1的規定值和符合4.0.2條的規定
2、測定高度距地面0.8m，測孔截面平行于氣流方向，測點選在無渦流無回風口的位置。檢測儀器為讀值分辨率可達到1Pa的斜管微壓計或其他有同樣分辨率的儀表
潔凈度級別的檢驗應符合下列要求
級潔凈手術室和潔凈輔助用房檢測前，系統應已運行，其他潔凈房間應已運行。在確認風速換氣次數和靜壓差的檢測無明顯問題之后，再檢測含塵濃度。對.和的微粒，檢測結果均應同時滿足下列條件各測點平均含塵濃度中的大值不大于表
2、當送風口集中布置時，應對手術區和周邊區分別檢測，測點數和位置應符合表10.3.82的規定；當附近有顯著障礙物時，可適當避開。當送風口分散布置時，按全室統一布點檢測，測點可均布，但不應布置在送風口正下方
3、每次采樣的小采樣量：百級:區域?yàn)?.66L，以下各級區域?yàn)?br /> 4、測點布置在距地面0.8m高的平面上，在手術區檢測時應無手術臺。當手術臺已固定時，測點高度在臺面之上
5、在百級:區域檢測時，采樣口應對著氣流方向；在其他級別區域檢測時，采樣口均向上
6、當檢測含塵濃度時，檢測人員不得多于2人，都應穿潔凈工作服，處于測點下風向的位置，盡量少動作
7、當檢測含塵濃度時，手術室照明燈應全部打開
8、檢測儀器應為流率不小于2.83L/min的光散射式粒子計數器
溫濕度的檢測應符合下列要求
1、夏季工況應在當?shù)孛磕隉嵩碌臈l件下檢測，冬季工況應在當?shù)孛磕昀湓碌臈l件下檢測
2、室內溫濕度測定為距地面0.8m高的中心點，檢測結果應符合表4.0.1的規定。檢測儀器為可顯示小數后一位的數字式溫濕度測量儀。有溫濕度波動范圍要求的不適用本款的規定
3、測出室內的溫濕度之后，應同時測出室外溫濕度
噪聲的檢測應符合下列要求
1、噪聲檢測宜在外界干擾較小的晚間進行，以A聲級為準。不足15m2的房間在室中心1.1m高處測一點，超過15m2的在室中心和四角共測5點，檢測結果應符合表4.0.1的規定。檢測儀器宜用帶倍頻程分析儀的聲級計
2、全部噪聲測定之后，應關閉凈化空調系統測定背景噪聲，當背景噪聲與室內噪聲之差小于10dB時，室內噪聲應按常規予以修正
照度的檢測應符合下列要求
1、照度檢測應在光源輸出趨于穩定(新日光燈和新白熾燈必須已使用超過10h，舊日光燈已點燃15min，舊白熾燈已點燃5min)，不開無影燈，無自然采光條件下進行
2、測點距地面0.8m，離墻面0.5m，按間距不超過2m均勻布點，不刻意在燈下或避開燈下選點。各點中小的照度值應符合表4.0.1的規定。對大型以上(含大型)手術室，應校核照度均勻度，并符合規定
新風量的檢測應符合下列要求
1、新風量的檢測應在室外無風或微風條件下進行
2、通過測定新風口風速或新風管中的風速，換算成新風量，結果應在室內靜壓達到標準的前提下，不低于表4.0.1的規定
細菌濃度的檢測應符合下列要求
1、細菌濃度宜在其他項目檢測完畢，對全室表面進行常規消毒之后進行。表面染菌密度為監測項目，按《醫院消毒衛生標準》GB15982的方法檢測，檢測結果應符合表3.0.3的規定
2、當送風口集中布置時，應對手術區和周邊區分別檢測；當送風口分散布置時，全室統一檢測
3、當采用浮游法測定浮游菌濃度時，細菌濃度測點數應和被測區域的含塵濃度測點數相同，且宜在同一位置上。每次采樣應滿足表10.3.13-1規定的小采樣量的要求，每次采樣時間不應超過
浮游菌小采樣量表

無塵車間的設計與施工規范說明如下
1、工藝布局合理緊湊。無塵車間或潔凈區只布置必要的工藝技術和空氣潔凈度等級要求的工藝和工作室
2、在滿足生產工藝規定的前提下，空氣潔凈度強的無塵車間或潔凈區應靠近空調機房，空氣潔凈度等級相同的工藝和工作室應集中布置，潔凈區附近人口應布置空氣潔凈度等級較低的工作室
醫療器械車間凈化工程.醫療器械車間凈化工程
3、無塵車間規定的空氣潔凈度強的工序應布置在上風側，易產生污染的工藝技術應布置在靠近送風口的位置
4、應考慮大型設備安裝維護的運輸線路，并預留安裝設備口和檢修孔
5、應設置獨立的物料人口，物料輸送線路應至少，物料進入潔凈區前必須進行清洗

無塵車間對設計的要求是比較高的，設計無塵車間時，需要先對車間進行整體的規劃，做好通道、排風系統、成產流程等的設計工作，消防設施是不可忽視的一點。無塵車間是需要做好節約能源的，常用的節約能源有馬達效率、雙溫度冷凍循環、低斷面風速設計、熱量回收等，下面詳細的為大家介紹下。
無塵車間的設計方案
1、規劃
我們之前有提到過，無塵車間在設計時一定要符合生產工藝過程的要求。不管是上工序還是下工序，兩者間的運輸距離要短，盡量避免迂回和往返運輸。我們在設計時還要注意做好動線的規劃，相關人員在設計的時候要分析配管的系統，人車的路徑，排氣的管道，生產的流程，原料的搬運等。
輔助生產車間和服務部門好圍繞基本生產車間進行安排?？照{(diào)無塵車間工程制冷、配電、制水站等在車間內部位量，如倉庫、辦公、質檢等設在無塵車間內應綜合考慮。反正規劃的基本原則就是要讓人物流路線合理、互不交叉干擾，操作方便，各區域相對獨立、相互無干擾。
2、消防
消防安全是不能忽視的重點。無塵車間在設計時候要注意耐火等級不可以低于2級。單層無塵車間防火分區大允許建筑面積宜為3000㎡，多層宜為2000㎡。頂棚、壁板及夾芯材料應為不燃燒體，且不得采用有機符合材料。注意頂棚和壁板的耐火等級應≥0、4h，疏散走道頂棚的耐火等級應≥1h。技術豎井井壁應為不燃燒體，耐火極限≥1h，而井壁上檢查門的耐火極限則需要≥0、6h。另外，生產層的每一防火分區或潔凈區的安全出口數量應≥2個。

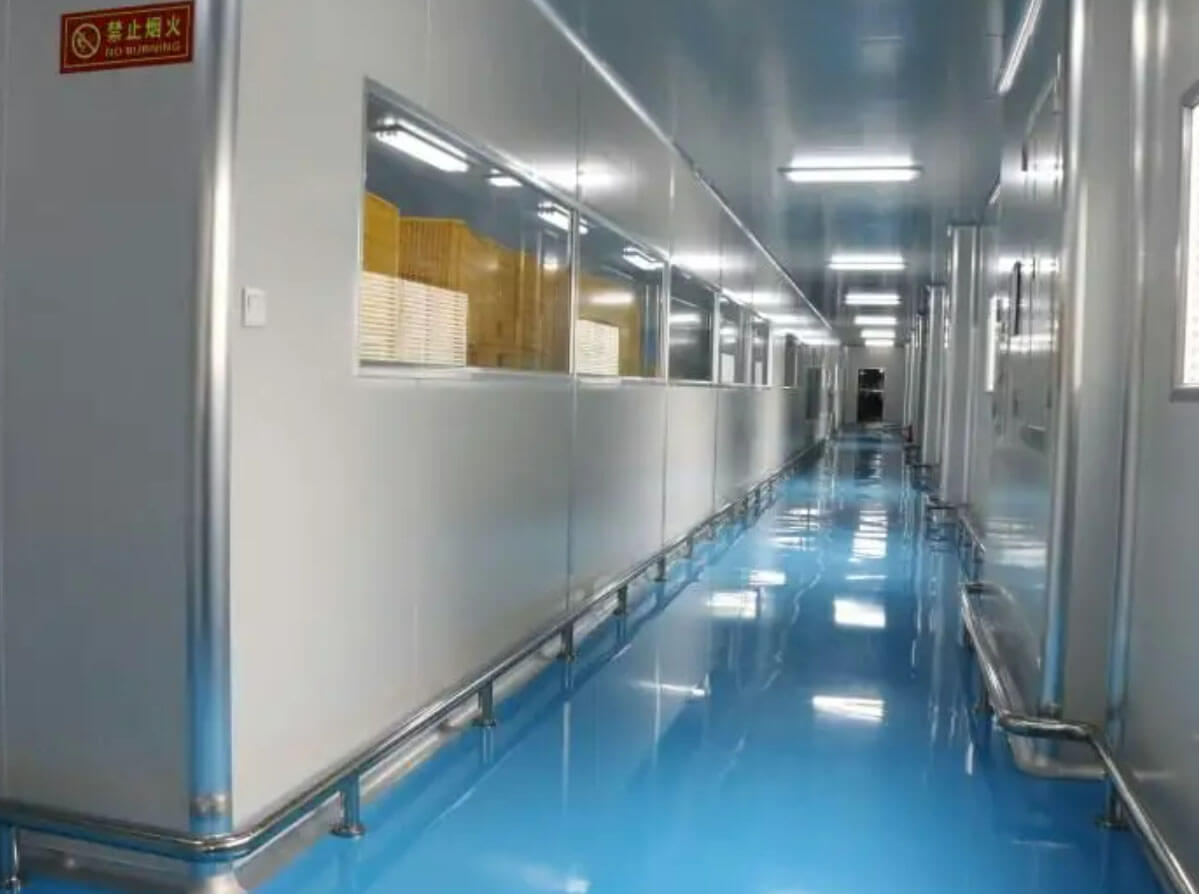

除此之外，無塵凈化車間的地面及墻面也都有具體的要求。車間的地面要用堅固、防滑、易清潔、不滲水、耐腐蝕的材料鋪制;墻面則要鋪有2米以上的墻裙，墻面用耐腐蝕、易清洗消毒、堅固、不滲水的材料鋪制及用淺色，防水、無毒、不易脫落、防霉、可清洗的材料覆涂。

無塵車間是一種高要求的生產車間，為了使生產的鋁制品的質量更好很多的鋁廠也會選擇使用無塵車間其施工工藝主要為對場內裝修、空調通風設備、照明設備等方面的要求,施工宗旨
1.為保證無塵車間工程的質量，對無塵車間的施工、驗收、檢測必須執行《施工組織設計》和《潔凈室施工及驗收規范
2.無塵車間施工前必須按潔凈室主要施工程序制訂詳盡的施工協作計劃，并嚴格按施工程序施工，每道工序要進行中間驗收并記錄
3.工程所用的主要材料、設備、成品半成品均須符合設計的規定，并有出廠合格證明或質量鑒定證明文件
沒有出廠合格證明或?qū)|(zhì)量有懷疑時，必須進行檢驗，符合要求后方可使用。超過工廠保質期的材料不得使用

1.檢查閥片開啟角與指示位置是否相吻合。 
2.旋轉手柄或啟動風閥.檢查閥片是否碰擦閥體。 
3.密封件是否牢拿.緊密。
