光學無塵車間凈化系統設計標準

　模式一:標準組合室空調柜 空氣過濾系統 潔凈室通風保溫管HEPA潔凈室回風管道系統的工作原理的工作原理，不斷循環補充新風送風潔凈室車間，達到生產環境所需的潔凈度。
　模式二：潔凈室車間天花安裝FFU工業空氣凈化器直接送風至潔凈室 回風柱回風系統 吸頂式空調機制冷的工作原理。這種形式通常用于環境潔凈度要求不高的場合，成本相對較低。如光學生產車間、普通理化實驗室工程、產品包裝室、化妝品生產車間等 潔凈室采用不同的送風和回風系統，不同的設計是決定潔凈室不同潔凈度水平的決定性因素。
　 1.建筑平面設置應屬于建筑專業的專業范疇。然而，由于光學/飲料無菌潔凈室需要人員和材料的分流，并且每個潔凈手術室的靜壓梯度應保持不變，因此，建筑平面在本項目中需要以下幾點:
　 2.在滿足生產工藝要求的前提下，空氣潔凈度高的潔凈室或潔凈區應靠近空氣;空氣調節室;空氣潔凈度等級相同的工藝和工作室應集中布置;空氣潔凈度等級較低的工作室應布置在潔凈區入口附近。
　 3.潔凈室內要求高空氣潔凈度的工序應布置在上風側，工藝設備應布置在回風口附近；
　 4.大型設備的安裝和維護運輸路線，并預留設備安裝口和檢修口； 5.應設置單獨的材料入口，材料傳輸路線應最短，進入潔凈區域前必須潔凈材料。 5.每個凈化手術室集中設置一個獨立的前室作為氣閘，氣閘室與每個手術室同時連接，以確保低潔凈區的空氣不會滲透到高潔凈區； 6.實驗室里的人通過更衣室換鞋→清洗間洗手→緩沖間→風淋室→工作室；
　 7.由光學/飲料無菌潔凈室管理的物流通過機械連鎖進入緩沖走廊，然后通過傳輸窗進入各個手術室。

光學無塵車間生產布局的設計要求

光學無塵車間生產布局要求
　《無菌醫療器具生產管理規范》附錄B中國無菌光學生產環境潔凈度等級設置指南設置潔凈度等級。潔凈室(區)的設計應注意以下幾個方面:
　 1、根據生產過程進行布局。工藝盡可能短，減少交叉往復，人員流動，物流方向合理。必須配備人員凈化室（儲藏室、衛生間、穿干凈的工作服室和緩沖室）、材料凈化室（室、緩沖室和雙轉移窗），除產品工藝要求外，還應配備衛生潔具室、洗衣房、臨時儲藏室、車站電器潔凈室等，各房間相互獨立，無塵車間面積應滿足生產規模的前提。 2、根據空氣潔凈度等級，可按人流方向書寫，由低到高；車間由內而外，由高到低。
　 3.同一潔凈室(區)或相鄰潔凈室(區)之間沒有交換*污染
　 1)生產過程和原材料不會對產品質量產生相互影響；
　 2)不同層次的潔凈室(區)之間有氣閘室或防污染措施，材料通過雙層傳輸窗口傳輸。
　 4、空氣凈化應符合要求GB 50457-2008《醫藥行業潔凈廠房設計規范》第九章要求。潔凈室的新鮮空氣量取以下最大值:1)補償室內排氣量，保持室內正壓所需的新鮮空氣量；2)室內無新鮮空氣不得小于40立方米/h。
　 5、潔凈室人均面積應不小于4㎡(除了走廊、設備等物品)，確保有安全的操作區域。
　 6.如果屬于體外診斷試劑，則應符合《體外診斷試劑生產實施細則（試行）》的要求。其中，陰性、陽性血清、質粒或血液制品的處理應在至少10000級環境下進行，與相鄰區域保持相對負壓，并滿足保護要求。
　 7、應注明回風、送風及制水管道的走向。

光學無塵車間設計要求

無塵車間設計要求
　 1、無塵車間系統
　室內空氣凈化系統可分為水平層流、垂直層流和湍流，氣流形式的選擇取決于房間的工作參數。
　 2.潔凈度和通風次數
　在決定凈化系統的技術參數之前，房間的潔凈度取決于單位時間的通風次數，因此仔細考慮房間的工作性質和生產工藝要求。
　 3、結構
　為了保證氣流幾乎不受干擾，必須進行結構設計，必要的謹慎可以防止灰塵堆積在房間的任何地方。
　 4、設計方案
　為了確定設計方案，必須首先認真考慮房間的工作性質和氣流條件。粉塵量大的車間不應采用地面送風的形式，潔凈度高的車間應盡量遠離其他車間。
　 5、材料
　作為潔凈室的天花板，墻壁和地板的材料必須是不破碎、不易接觸顆粒和幾乎沒有灰塵的材料。此外，根據房間的不同工作條件，還必須檢查過濾材料的化學性質是否穩定。
　 6、壓力和氣流
　為了確保房間的潔凈，必須防止外部污染氣流進入房間。為了達到這一目的，房間必須保持正壓。為了獲得所需的房間壓力，必須補充適當?shù)男迈r空氣。 7、輔助設備
　必要時，必須放置一些輔助設備：如新風出口的空氣指示器、隔板上的傳動窗等。這些設備必須滿足房間的要求，并且必須真正了解其功能。
　 8、控制人和物
　人和物是潔凈室無塵車間的主要粉塵來源，必須充分控制。例如，在進入凈化室之前，所有人都必須通過人工凈化系統，更換無塵衣物，并接受凈化系統功能的基礎教育。
　 9.給排水及送風裝置及電源
　根據要運行的車間，提供必要的給排水裝置、送風裝置和電源。這些設備和所涉及的設備必須易于使用和設計，并且沒有空氣凈化系統，

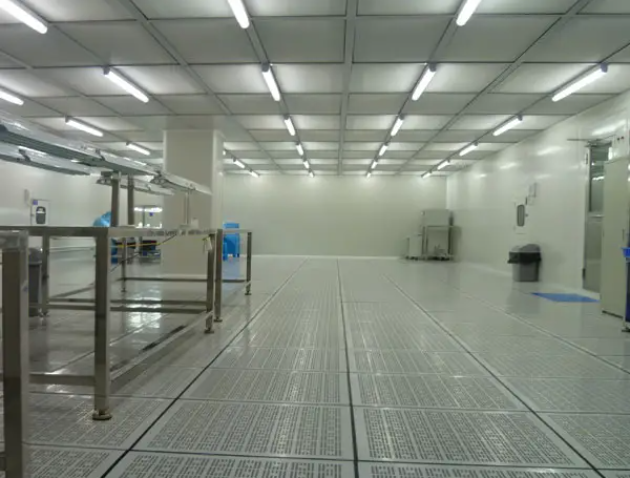

光學無塵車間效果圖1	光學無塵車間效果圖2
光學無塵車間效果圖3	光學無塵車間效果圖4
