隨著科技日新月異，新技術、新工藝、新產品的不斷涌現，對生產環境有潔凈要求的建筑工程越來越多，目前潔凈技術已廣泛應用于微電子、生物制藥、手術醫療、精密儀器制造、醫療器械等重要部門，以下是常見的大空間密閉型無塵工廠照明設計的看法.

一、無塵工廠照度的確定和光源的選擇

一般為大柱網、大跨度、大空間、無采光窗的密閉工廠，《無塵車間設計規范》GB50073-2001中無塵工廠照度值明確規定(規范中的表9.2.3)，無塵工廠混合照明中的一般照明規定在2001x以上，比GBJ73-84中的1501x提高了一級.國際照明委員會(CIE)《室內照明指南》規定，無窗現場照明度最低不得小于500.根據我國現有的電力水平，我國的人工照明照度標準普遍低于歐美等國家，實際上最近一些中外合資和國外獨資的潔凈現場照度遠遠高于2001x，達到300~5001x.對于在密閉的潔凈工廠工作的工作人員來說，為他們提供明亮舒適的視覺環境，可以大幅度提高生產效率和細致的產品成品率.因而，適度提升潔凈車間的人工照明照明水平，提升工作人員的視覺衛生，促進國民經濟發展全是有益的.目前，國家正在制定工業和民用建筑照明設計標準，新規范的照度標準大幅提高.但是，考慮到生產現場的明暗適應，潔凈現場的通道、休息室的照度和工作的照度等級不太不同，一般適合1~2個等級，但最低不得低于100-1x.窗戶潔凈工廠的標準與普通生產現場一樣，按照現行國家標準工業企業照明設計標準GB50034-92執行.不同潔凈工業現場的照度根據技術要求也有很大差異.

例如，顯像管工廠的電子槍組裝現場的混合照明照度達到1000~3000次1x，除了設置一般照明外，還需要設置局部照明，局部照明占混合照明照明照度的比例不能太大，一般照明照明照度為混合照明照明照度的5~15%，我國電力緊張擴大了局部照明混合照明的照度比例.空間照度低的話，容易發生眩光，會感到疲勞，但是光源的亮度不會太高，所以經常選擇帶有熒光燈等線狀光源和磨砂玻璃的白熾燈。

其次，潔凈工廠對光源有特殊要求的工廠，如顯示管工廠的熒光粉涂裝間、半導體工廠的光刻間，為了防止感光材料的感光，必須使用黃色或紅色光源，必須滿足其特殊要求選擇黃色熒光燈或低壓鈉燈，黃色熒光燈也有兩種，一種是在燈內壁涂抹黃色熒光粉，另一種是白色熒光燈外套黃色塑料套，他們的光通量低于普通熒光燈.

二、潔凈室一般照明燈具的選擇和配置

為了制作高潔凈水平的潔凈室照明設計，首先介紹潔凈室的潔凈水平和潔凈空氣流動型。

新《潔凈室設計規范》GB50073-2001中，對空氣潔凈度等級的規定進行了很多修改，GBJ73-84中規定空氣潔凈度分為100級、1000級、10000級、10000級，隨著微電子、集成電路工業的快速發展，潔凈室對空氣潔凈度的要求越來越高，要求將塵粒粒徑控制在0.

1m以下，為了與國際接軌，新規范等采用國際標準ISO1444-1中的相關規定，潔凈度等級從4級增加到19級，即19級.九級.規范中潔凈空氣流動型的選擇也明確規定空氣潔凈度等級為1~4級時，應采用垂直單向流動的空氣潔凈度等級為5級時，應采用垂直單向流動或水平單向流動的6~9級時，應采用非單向流動.

氣流型是指合理設計潔凈室內空氣的流動形態和分布，其特點:應考慮避免或減少渦流，有利于快速有效排除污染物，盡量限制和減少室內污染源的灰塵和菌的擴散，維持室內生產環境所要求的空氣潔凈度等級.由于潔凈室的特殊性，一般照明燈具的選擇外觀光滑，凹凸面不積灰，容易清掃，不適合產生靜電材料的照明燈具，除了滿足照度要求外，照明器具的選擇和配置主要應考慮室內氣流型，天花板垂直單向流通風口時，如超大型集成電路工廠的雕刻現場，其高效過濾器的送風口面積有時達到天花板面積的80%左右，這給照明器具的配置帶來了困難，此時，應選擇淚珠式熒光燈，該照明器具對氣流的影響較少，可設置在高效過濾器專用鋁型材框架的下側(見圖1、圖2)，不妨礙送風，有效利用唯一的天花板空間，可根據天花板模數選擇照明器具的長度.

最近，松下電工(中國)有限公司發布了新型潔凈燈FPC41808，接近淚珠式熒光燈，采用避免混亂渦流產生的流線型設計，可以防止灰塵堆積，獲得流暢穩定的氣流，也可以在工程中采用，非單向流潔凈室應采用三角形天花板熒光燈或箱式天花板熒光燈，照明器具的配置最好采用連續帶型或斷續帶型，與火災報警探測器、空調風口等統一配置.

例如，某顯象管廠的電子槍組裝現場，面積2160、(60×36)采用雙管三角形吸頂熒光燈，12排斷續續逃跑，每排20只燈，效果良好，安裝吸頂熒光燈時，應注意密封膠加墊的方法，密封安裝具體參照潔凈室的照明控制，天花板容易配置照明器具，采用嵌入式熒光燈，盡量減少對氣流的影響.

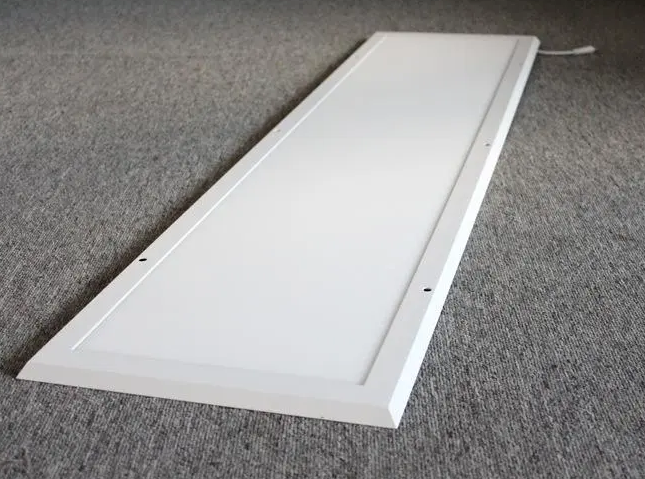

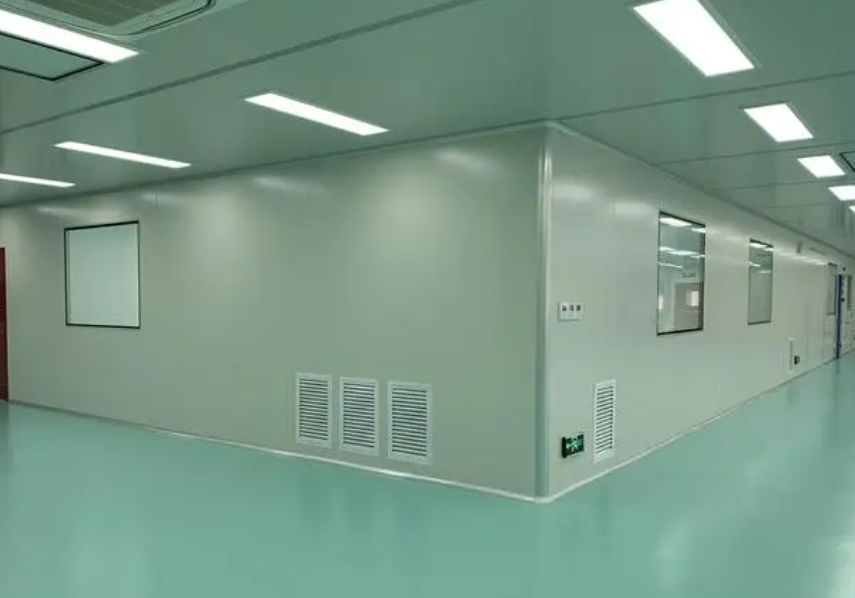

百級光電子無塵廠房照明系統	平板凈化燈

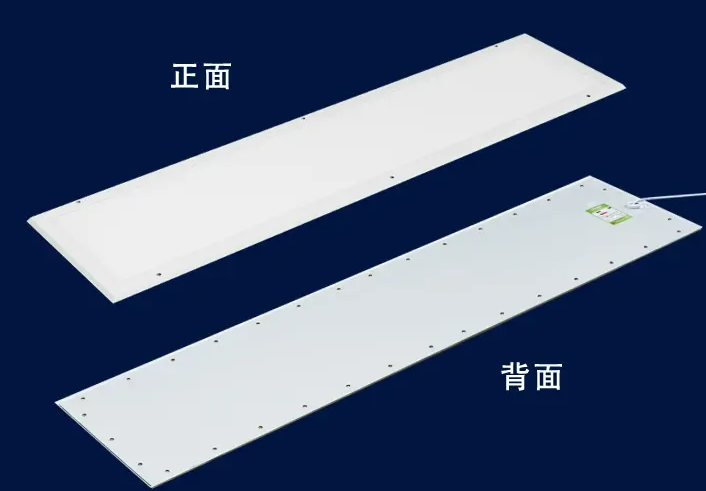

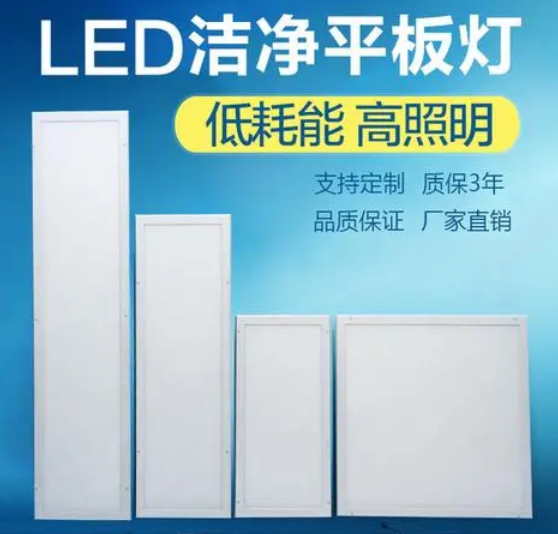

平板凈化燈	LED平板凈化燈

三、潔凈現場緊急照明燈具的選擇和配置

無塵現場是相對密閉體，室內人員流動路線復雜，為了便于事故，人們可以在最短時間內離開事故現場，保證生命安全，應設置人員疏散照明.

國家規范規定，避難指示標志應放在太平門的上部或避難通道及其拐角處離地面高度1米以下的墻面，通道的指示標志間隔不得超過20m.通道上的避難照明照度標準值，不得低于0.51x潔凈室設計規范中沒有明確規定其照度標準，根據潔凈室的特殊性，以0.51x的照度設置避難照明稍低，也應設置避難通道照明燈，將照度提高到51x專用消防口是消防員為了滅火而進入建筑物的專用入口，設置專用消防口是為了在發生火災時使消防人員能夠迅速有效地直接進入現場的核心部位進行救援，《潔凈現場設計規范》規定在專用消防口設置紅色應急照明燈在實際工程中，很多設計者可以注意到避難照明的設置應該包括避難指向標志燈和避難出口標志燈的設置，但是避難通道照明燈的設置被一些設計者忽視，特別是專用消防口往往忽視紅色應急照明燈的設置.

潔凈室內設置備用照明的備用照明是為了確保正常照明失效時能夠繼續正?；顒拥恼彰?，對于設有柴油發電機裝置的潔凈室，備用照明電源可以由柴油發電機提供，對于沒有柴油發電機裝置的潔凈室，備用照明的電源可以與正常照明的供電干線分別連接到不同的變壓器，或者與正常照明的供電干線自變電站的低壓屏幕(或母線)分離，潔凈室內的備用照明應按比例均勻配置，其照明度不得低于一般照明的10%，照明器具與潔凈室的一般照明器具型號相同，選擇帶電池的照明器具，平時作為正常照明工作，停電時自動轉入緊急照明，該方式功能獨立，布線簡單，應用靈活，外部電源限制少.

另一種受歡迎的方式是集中電源型緊急照明，集中電池電源裝置供電分散的緊急照明燈具(無電池)，正常狀態下由市供電，市供電停止時，自動強制切入緊急電源，市電恢復供電時，該電源裝置自動轉為市電，集中電源型應急照明的優點是維護管理方便，使用壽命長，供電電壓穩定能力強，保護功能完善，比柴油發電機啟動快，占地面積小，環保.缺點需要另一條路線，自帶電源型應急照明靈活，故障影響范圍廣，與自帶電源型應急照明相比，綜合價格相同，稍微便宜一點，值得在潔凈現場的設計中普及，無塵車間照明節能要求高于一般現場，室內天花板低，照明消耗能量大，一般采用熒光燈作為光源，但而，選擇不同類型的熒光燈管也對提高光效和節能非常重要.建議選擇三基色熒光粉的T8型(36W)燈或T5型(28W)燈，我國80年代末生產的T8型燈，其光效比我國生產數十年的T12(40W)型燈提高了15%~30%，取代了T12型燈，90年代開發了T5型燈，最近開發了T2型燈，我國生產T8管已有十幾年的歷史，質量穩定，產量大，T5管是發展方向，但生產時間不長，可選擇使用，燈管中的熒光粉材料，從普通粉發展到三基色稀土熒光粉，也是技術進步的重要標志.

以飛利浦用三基色粉生產的36W超級直管燈為例，比普通粉生產的T8管光效提高了17.5%，使用壽命延長了50%，顯色性從63提高到85，但單個燈管的價格提高了約140%，即使如此，在經濟上也有其合理性.

選擇電子鎮流器或節能電感鎮流器也能達到節能的目的，日光燈用電子鎮流器和節能電感鎮流器與傳統的電感鎮流器相比，本身的功耗小，能源因數高，明顯節約電費，但價格高.

例如，在潔凈工程中使用5000只鎮流器，3班工作制，24小時用電，使用電子鎮流器和節能電感鎮流器可以節約電力.

從上表可以看出，使用電子鎮流器一年可以節約電力240900kwh，以0.5元/kwh的電費計算，一年可以節約12萬元的節能電感鎮流器一年可以節約電力175200kwh，一年可以節約8.76萬元.另外，照明節能的措施也包括:帕蒂斯，選擇合理的照度標準值選擇合適的照明方式，照度要求高的場所采用混合照明方式合理選擇照明控制方式，根據照明的使用特征，分區控制照明，適當增加照明開關點.

四、潔凈現場照明配線應注意的問題

凈化車間現場照明配線應與各種電路、各專業管道相同，遵循隱蔽原則，潔凈室的氣流型不同，其建筑結構也不同，單向流潔凈室，一般只有上技術三明治或天花板垂直單向流潔凈室，設有上下技術三明治，上技術三明治為送風靜壓箱、循環風處理裝置、高效過濾器、部分電力、照明、通信管道也鋪設在這里的下技術三明治是回風靜壓箱(回風管道)，一般鋪設水管、氣體管道、電氣管道、電纜橋架、封閉式母線等照明配電箱由于燈具的位置經常設置在天花板以上的技術夾層和技術夾層中，因此容易接近負荷中心，水平配線短，伸展到隱蔽處.

只設置了天花板的潔凈室，天花板內的管道很復雜，在鋪設電氣管道時，必須盡量遠離爆炸性氣體管道，或者采取相關措施的潔凈室內設置的照明配電箱、開關等盡量暗裝，電線、電纜管道必須通過天花板進行密封處理，防止天花板內的灰塵和細菌等進入潔凈室.

五、合理的設計需要多種專業技術合作

綜合性強的工程設計，照明是其重要組成部分，照明度的確定、光源和照明的選擇、照明的配置和建筑、設置專業是沒有照明的課題隨著科技日新月異，新技術、新技術、新產品的出現，對生產環境有潔凈要求的建筑工程越來越多，目前潔凈技術廣泛應用于微電子、生物制藥、手術醫療、精密儀器制造、醫療器械等重要部門.

以下是常見的大空間密閉型無塵工廠照明設計的看法，無塵工廠一、無塵工廠照度的確定和光源的選擇一般為大柱網、大跨度、大空間、無采光窗的密閉工廠，《無塵工廠設計規范》GB50073-2001中無塵工廠照度值明確規定(規范中的表9.2.3)，無塵工廠混合照明中的一般照明規定在2001x以上，比GBJ73-84中的1501x提高了一級，國際照明委員會(CIE)《室內照明指南》規定，無窗現場照度最高低點不能低于5001，根據我國現有的電力水平，我國的人工照明照度標準普遍低于歐美等國家，實際上最近一些中外合資和國外獨資的潔凈現場照度遠遠高于2001x，達到300~5001x.對于在密閉的潔凈工廠工作的工作人員來說，為他們提供明亮舒適的視覺環境，可以大幅度提高生產效率和細致的產品成品率.

因而，適度提升潔凈車間的人工照明照明水平，提升工作人員的視覺衛生，促進國民經濟發展全是有益的.目前，國家正在制定工業和民用建筑照明設計標準，新規范的照度標準大幅提高.但是，考慮到生產現場的明暗適應，潔凈現場的通道、休息室的照度和工作的照度等級不太不同，一般適合1~2個等級，但最低不得低于100-1x.窗戶潔凈工廠的標準與普通生產現場一樣，按照現行國家標準工業企業照明設計標準GB50034-92執行.不同潔凈工業現場的照度根據技術要求也有很大差異.
