1.0.1 為了在民用建筑供暖通風與空氣調節設計中貫徹執行國家技術經濟政策，合理利用資源和節約能源，保護環境，促進先進技術應用，保證健康舒適的工作和生活環境，制定本規范。

1.0.2 本規范適用于新建、改建和擴建的民用建筑的供暖、通風與空氣調節設計，不適用于有特殊用途、特殊凈化與防護要求的建筑物以及臨時性建筑物的設計。

1.0.3 供暖、通風與空氣調節設計方案，應根據建筑物的用途與功能、使用要求、冷熱負荷特點、環境條件以及能源狀況等，結合國家有關安全、節能、環保、衛生等政策、方針，通過經濟技術比較確定。在設計中應優先采用新技術、新工藝、新設備、新材料。

1.0.4 在供暖、通風與空氣調節設計中，對有可能造成人體傷害的設備及管道，必須采取安全防護措施。

1.0.5 在供暖、通風與空調系統設計中，應設有設備、管道及配件所必需的安裝、操作和維修的空間，或在建筑設計時預留安裝維修用的孔洞。對于大型設備及管道應提供運輸和吊裝的條件或設置運輸通道和起吊設施。

1.0.6 在供暖、通風與空氣調節設計中，應根據現有國家抗震設防等級要求，考慮防震或其他防護措施。

1.0.7 供暖、通風與空氣調節設計應考慮施工、調試及驗收的要求。當設計對施工、調試及驗收有特殊要求時，應在設計文件中加以說明。

1.0.8 民用建筑供暖、通風與空氣調節的設計，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。



3.0.1 供暖室內設計溫度應符合下列規定：

    1 嚴寒和寒冷地區主要房間應采用18℃～24℃；

    2 夏熱冬冷地區主要房間宜采用16℃～22℃；

    3 設置值班供暖房間不應低于5℃。

3.0.2 舒適性空調室內設計參數應符合以下規定：

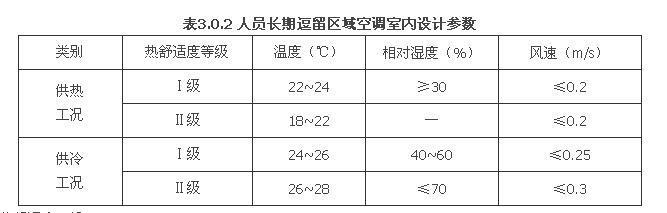

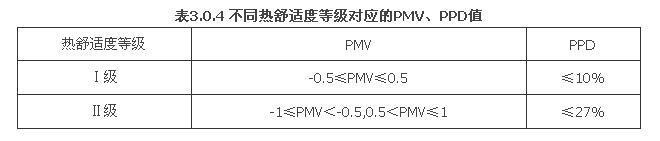

    1 人員長期逗留區域空調室內設計參數應符合表3.0.2的規定：

注：1Ⅰ級熱舒適度較高，Ⅱ級熱舒適度一般；

     2 熱舒適度等級按本規范第3.0.4條確定。

    2 人員短期逗留區域空調供冷工況室內設計參數宜比長期逗留區域提高1℃～2℃，供熱工況宜降低1℃～2℃。短期逗留區域供冷工況風速不宜大于0.5m／s，供熱工況風速不宜大于0.3m／s。

3.0.3 工藝性空調室內設計溫度、相對濕度及其允許波動范圍，應根據工藝需要及健康要求確定。人員活動區的風速，供熱工況時，不宜大于0.3m／s；供冷工況時，宜采用0.2m／s～0.5m／s。

3.0.4 供暖與空調的室內熱舒適性應按現行國家標準《中等熱環境 PMV和PPD指數的測定及熱舒適條件的規定》GB／T 18049的有關規定執行，采用預計平均熱感覺指數(PMV)和預計不滿意者的百分?jǐn)?shù)(PPD)評價，熱舒適度等級劃分應按表3.0.4采用。

3.0.5 輻射供暖室內設計溫度宜降低2℃；輻射供冷室內設計溫度宜提高0.5℃～1.5℃。

3.0.6 設計最小新風量應符合下列規定：

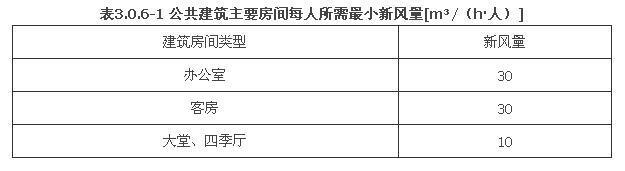

    1 公共建筑主要房間每人所需最小新風量應符合表3.0.6-1規定。

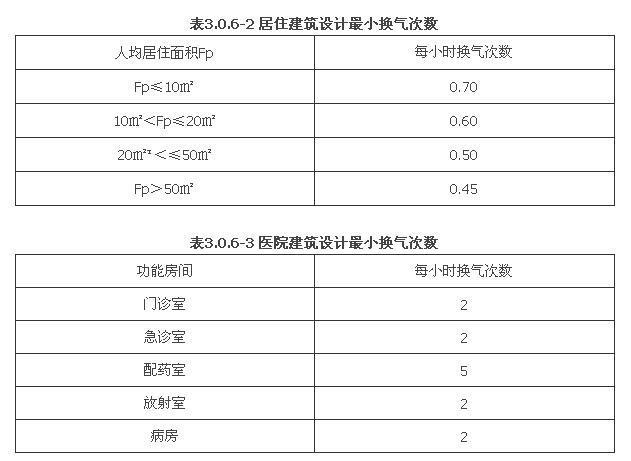

    2 設置新風系統的居住建筑和醫院建筑，所需最小新風量宜按換氣次數法確定。居住建筑換氣次數宜符合表3.0.6-2規定，醫院建筑換氣次數宜符合表3.0.6-3規定。

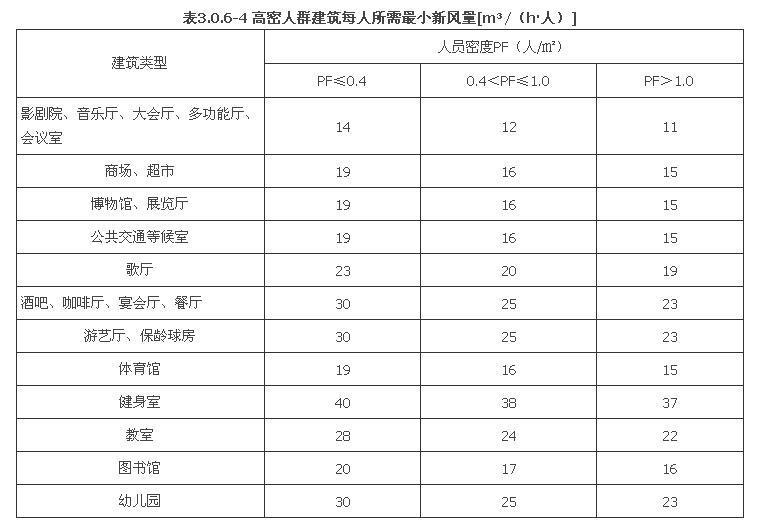

3 高密人群建筑每人所需最小新風量應按人員密度確定，且應符合表3.0.6-4規定。



5.1.1 供暖方式應根據建筑物規模所在地區氣象條件、能源狀況及政策、節能環保和生活習慣要求等，通過技術經濟比較確定。

5.1.2 累年日平均溫度穩定低于或等于5℃的日數大于或等于90天的地區，應設置供暖設施，并宜采用集中供暖。

5.1.3 符合下列條件之一的地區，宜設置供暖設施；其中幼兒園、養老院、中小學校、醫療機構等建筑宜采用集中供暖：

    1 累年日平均溫度穩定低于或等于5℃的日數為60d～89d；

    2 累年日平均溫度穩定低于或等于5℃的日數不足60d，但累年日平均溫度穩定低于或等于8℃的日數大于或等于75d。

5.1.4 供暖熱負荷計算時，室內設計參數應按本規范第3章確定；室外計算參數應按本規范第4章確定。

5.1.5 嚴寒或寒冷地區設置供暖的公共建筑，在非使用時間內，室內溫度應保持在0℃以上；當利用房間蓄熱量不能滿足要求時，應按保證室內溫度5℃設置值班供暖。當工藝有特殊要求時，應按工藝要求確定值班供暖溫度。

5.1.6 居住建筑的集中供暖系統應按連續供暖進行設計。

5.1.7 設置供暖的建筑物，其圍護結構的傳熱系數應符合國家現行相關節能設計標準的規定。

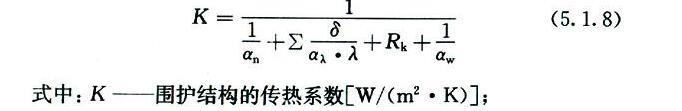

5.1.8 圍護結構的傳熱系數應按下式計算：

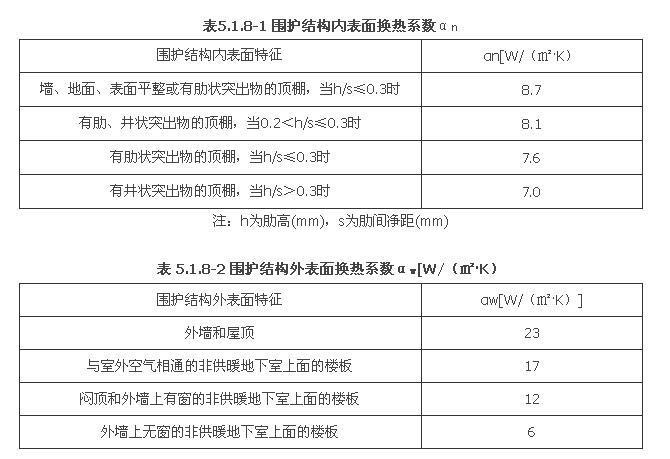

αn――圍護結構內表面換熱系數[W/（.K）]，按本規范表5.1.8-1采用；

αw――圍護結構外表面換熱系數[W/（.K）]，按本規范表5.1.8-2采用；

δ――圍護結構各層材料厚度；

λ――圍護結構各層材料導熱系數[W/（m.K）]；

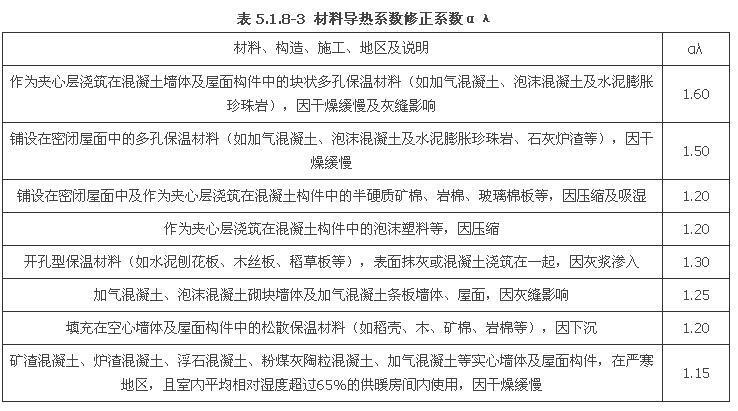

αλ――材料導熱系數修正系數，按本規范表5.1.8-3采用；

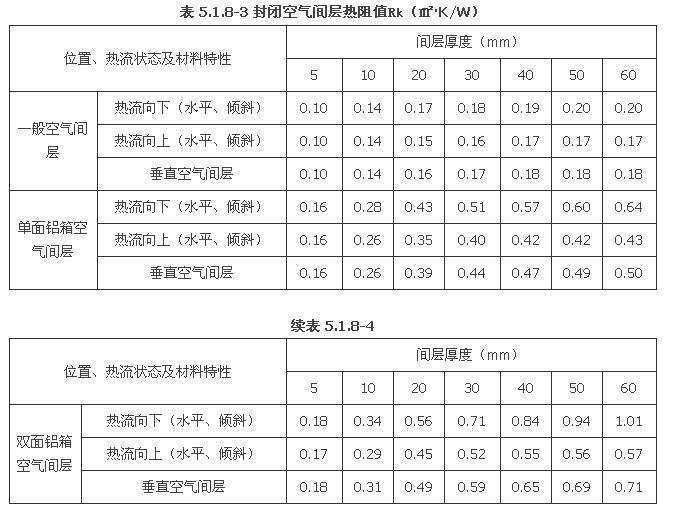

Rk――封閉空氣間層的熱阻（.K/W），按本規范表5.1.8-4采用；

 5.1.9 對于有頂棚的坡屋面，當用頂棚面積計算其傳熱量時，屋面和頂棚的綜合傳熱系數，可按下式計算：

式中：K――屋面的頂棚的綜合傳熱系數[W/（┫.K）]；

      K1――頂棚的傳熱系數[W/（┫.K）]；

      K2――屋面的傳熱系數[W/（┫.K）]；

      a――屋頂和頂棚的夾角。

5.1.10 建筑物的熱水供暖系統應按設備、管道及部件所能承受的最低工作壓力和水力平衡要求進行豎向分區設置。

5.1.11 條件許可時，建筑物的集中供暖系統宜分南北向設置環路。

5.1.12 供暖系統的水質應符合國家現行相關標準的規定。



5.2.1 集中供暖系統的施工圖設計，必須對每個房間進行熱負荷計算。

5.2.2 冬季供暖通風系統的熱負荷應根據建筑物下列散失和獲得的熱量確定：

    1 圍護結構的耗熱量；

    2 加熱由外門、窗縫隙滲入室內的冷空氣耗熱量；

    3 加熱由外門開啟時經外門進入室內的冷空氣耗熱量；

    4 通風耗熱量；

    5 通過其他途徑散失或獲得的熱量。

5.2.3 圍護結構的耗熱量，應包括基本耗熱量和附加耗熱量。

5.2.4 圍護結構的基本耗熱量應按下式計算：

Q=αFK（t_n―t_wn）         （5.2.4）

式中：Q――圍護結構的基本耗熱量（W）；

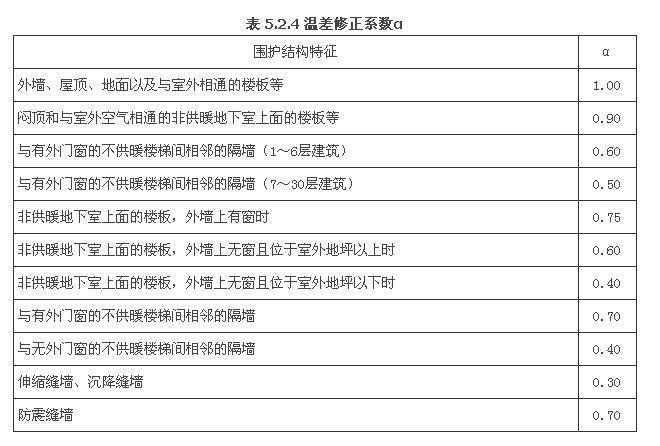

      α――圍護結構溫差修正系數，按本規范表5.2.4采用；

       F――圍護結構的面積（┫）

       K――圍護結構的傳熱系數[W/（┫.K）]；

      t_n――供暖室內設計溫度（℃），按本規范第3章采用；

      t_wn――供暖室外計算溫度（℃），按本規范第4章采用；

注：當已知或可求出冷側溫度時，t_wn一項可直接用冷側溫度值代入，不再進行α值修正。

5.2.5 與相鄰房間的溫差大于或等于5℃，或通過隔墻和樓板等的傳熱量大于該房間熱負荷的10％時，應計算通過隔墻或樓板等的傳熱量。

5.2.6 圍護結構的附加耗熱量應按其占基本耗熱量的百分率確定。各項附加百分率宜按下列規定的數值選用：

    1 朝向修正率：

    1)北、東北、西北按0～10％；

    2)東、西按―5％；

    3)東南、西南按―10％～―15％；

    4)南按―15％～―30％。

注：1 應根據當?shù)囟救照章?、輻射照度、建筑物使用和被遮擋等情況選用修正率。

    2 冬季日照率小于35％的地區，東南、西南和南向的修正率，宜采用―10%～0，東、西向可不修正。

    2 風力附加率：設在不避風的高地、河邊、海岸、曠野上的建筑物，以及城鎮中明顯高出周圍其他建筑物的建筑物，其垂直外圍護結構宜附加5％～10％；

    3 當建筑物的樓層數為n時，外門附加率：

    1)一道門按65％×n；

    2)兩道門(有門斗)按80％×n；

    3)三道門(有兩個門斗)按60％×n；

    4)公共建筑的主要出入口按500％。

5.2.7 建筑(除樓梯間外)的圍護結構耗熱量高度附加率，散熱器供暖房間高度大于4m時，每高出1m應附加2％，但總附加率不應大于15％；地面輻射供暖的房間高度大于4m時，每高出1m宜附加1％，但總附加率不宜大于8％。

5.2.8 對于只要求在使用時間保持室內溫度，而其他時間可以自然降溫的供暖間歇使用建筑物，可按間歇供暖系統設計。其供暖熱負荷應對圍護結構耗熱量進行間歇附加，附加率應根據保證室溫的時間和預熱時間等因素通過計算確定。間歇附加率可按下列數值選?。?/p>

    1 僅白天使用的建筑物，間歇附加率可取20％；

    2 對不經常使用的建筑物，間歇附加率可取30％。

5.2.9 加熱由門窗縫隙滲入室內的冷空氣的耗熱量，應根據建筑物的內部隔斷、門窗構造、門窗朝向、室內外溫度和室外風速等因素確定，宜按本規范附錄F進行計算。

5.2.10 在確定分戶熱計量供暖系統的戶內供暖設備容量和戶內管道時，應考慮戶間傳熱對供暖負荷的附加，但附加量不應超過50％，且不應統計在供暖系統的總熱負荷內。

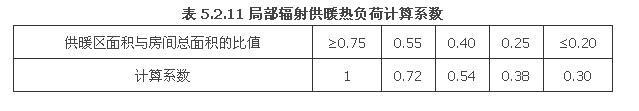

5.2.11 全面輻射供暖系統的熱負荷計算時，室內設計溫度應符合本規范第3.0.5條的規定。局部輻射供暖系統的熱負荷按全面輻射供暖的熱負荷乘以表5.2.11的計算系數。



5.3.1 散熱器供暖系統應采用熱水作為熱媒；散熱器集中供暖系統宜按75℃／50℃連續供暖進行設計，且供水溫度不宜大于85℃，供回水溫差不宜小于20℃。

5.3.2 居住建筑室內供暖系統的制式宜采用垂直雙管系統或共用立管的分戶獨立循環雙管系統，也可采用垂直單管跨越式系統；公共建筑供暖系統宜采用雙管系統，也可采用單管跨越式系統。

5.3.3 既有建筑的室內垂直單管順流式系統應改成垂直雙管系統或垂直單管跨越式系統，不宜改造為分戶獨立循環系統。

5.3.4 垂直單管跨越式系統的樓層層數不宜超過6層，水平單管跨越式系統的散熱器組數不宜超過6組。

5.3.5 管道有凍結危險的場所，散熱器的供暖立管或支管應單獨設置。

5.3.6 選擇散熱器時，應符合下列規定：

    1 應根據供暖系統的壓力要求，確定散熱器的工作壓力，并符合國家現行有關產品標準的規定；

    2 相對濕度較大的房間應采用耐腐蝕的散熱器；

    3 采用鋼制散熱器時，應滿足產品對水質的要求，在非供暖季節供暖系統應充水保養；

    4 采用鋁制散熱器時，應選用內防腐型，并滿足產品對水質的要求；

    5 安裝熱量表和恒溫閥的熱水供暖系統不宜采用水流通道內含有粘砂的鑄鐵散熱器；

    6 高大空間供暖不宜單獨采用對流型散熱器。

5.3.7 布置散熱器時，應符合下列規定：

    1 散熱器宜安裝在外墻窗臺下，當安裝或布置管道有困難時，也可靠內墻安裝；

    2 兩道外門之間的門斗內，不應設置散熱器；

    3 樓梯間的散熱器，應分配在底層或按一定比例分配在下部各層。

5.3.8 鑄鐵散熱器的組裝片數，宜符合下列規定：

    1 粗柱型(包括柱翼型)不宜超過20片；

    2 細柱型不宜超過25片。

5.3.9 除幼兒園、老年人和特殊功能要求的建筑外，散熱器應明裝。必須暗裝時，裝飾罩應有合理的氣流通道、足夠的通道面積，并方便維修。散熱器的外表面應刷非金屬性涂料。

5.3.10 幼兒園、老年人和特殊功能要求的建筑的散熱器必須暗裝或加防護罩。

5.3.11 確定散熱器數量時，應根據其連接方式、安裝形式、組裝片數、熱水流量以及表面涂料等對散熱量的影響，對散熱器數量進行修正。

5.3.12 供暖系統非保溫管道明設時，應計算管道的散熱量對散熱器數量的折減；非保溫管道暗設時宜考慮管道的散熱量對散熱器數量的影響。

5.3.13 垂直單管和垂直雙管供暖系統，同一房間的兩組散熱器，可采用異側連接的水平單管串聯的連接方式，也可采用上下接口同側連接方式。當采用上下接口同側連接方式時，散熱器之間的上下連接管應與散熱器接口同徑。

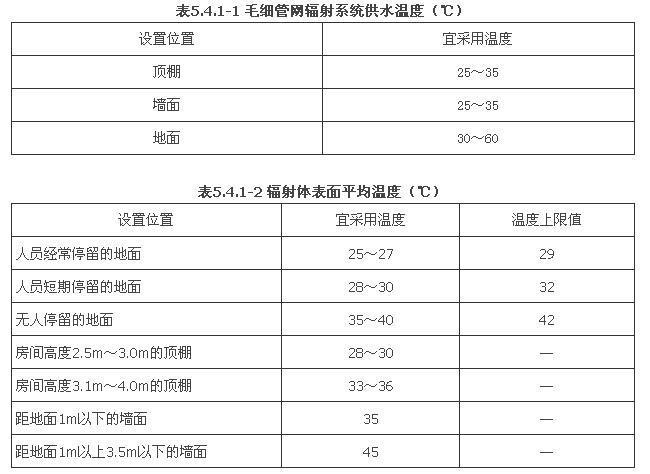

5.4.1 熱水地面輻射供暖系統供水溫度宜采用35℃～45℃，不應大于60℃；供回水溫差不宜大于1O℃，且不宜小于5℃；毛細管網輻射系統供水溫度宜滿足表5.4.1-1的規定，供回水溫差宜采用3℃～6℃。輻射體的表面平均溫度宜符合表5.4.1-2的規定。

5.4.2 確定地面散熱量時，應校核地面表面平均溫度，確保其不高于表5.4.1-2的溫度上限值；否則應改善建筑熱工性能或設置其他輔助供暖設備，減少地面輻射供暖系統負擔的熱負荷。

5.4.3 熱水地面輻射供暖系統地面構造，應符合下列規定：

    1 直接與室外空氣接觸的樓板、與不供暖房間相鄰的地板為供暖地面時，必須設置絕熱層；

    2 與土壤接觸的底層，應設置絕熱層；設置絕熱層時，絕熱層與土壤之間應設置防潮層；

    3 潮濕房間，填充層上或面層下應設置隔離層。

5.4. 4 毛細管網輻射系統單獨供暖時，宜首先考慮地面埋置方式，地面面積不足時再考慮墻面埋置方式；毛細管網同時用于冬季供暖和夏季供冷時，宜首先考慮頂棚安裝方式，頂棚面積不足時再考慮墻面或地面埋置方式。

5.4.5 熱水地面輻射供暖系統的工作壓力不宜大于0.8MPa，毛細管網輻射系統的工作壓力不應大于0. 6MPa。當超過上述壓力時，應采取相應的措施。

5.4.6 熱水地面輻射供暖塑料加熱管的材質和壁厚的選擇，應根據工程的耐久年限、管材的性能以及系統的運行水溫、工作壓力等條件確定。

5.4.7 在居住建筑中，熱水輻射供暖系統應按戶劃分系統，并配置分水器、集水器；戶內的各主要房間，宜分環路布置加熱管。

5.4.8 加熱管的敷設間距，應根據地面散熱量、室內設計溫度、平均水溫及地面?zhèn)鳠釤嶙璧韧ㄟ^計算確定。

5.4.9 每個環路加熱管的進、出水口，應分別與分水器、集水器相連接。分水器、集水器內徑不應小于總供、回水管內徑，且分水器、集水器最大斷面流速不宜大于0.8m／s。每個分水器、集水器分支環路不宜多于8路。每個分支環路供回水管上均應設置可關斷閥門。

5.4.10 在分水器的總進水管與集水器的總出水管之間，宜設置旁通管，旁通管上應設置閥門。分水器、集水器上均應設置手動或自動排氣閥。

5.4.11 熱水吊頂輻射板供暖，可用于層高為3m～30m建筑物的供暖。

5.4.12 熱水吊頂輻射板的供水溫度宜采用40℃～95℃的熱水，其水質應滿足產品要求。在非供暖季節供暖系統應充水保養。

5.4.13 當采用熱水吊頂輻射板供暖，屋頂耗熱量大于房間總耗熱量的30％時，應加強屋頂保溫措施。

5.4.14 熱水吊頂輻射板的有效散熱量的確定應符合下列規定：

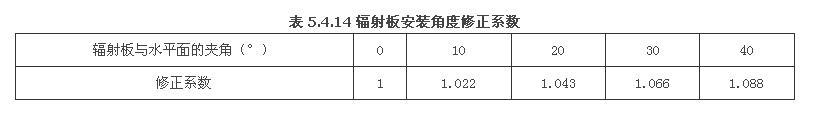

    1 當熱水吊頂輻射板傾斜安裝時，應進行修正。輻射板安裝角度的修正系數，應按表5.4.14進行確定：

     2 輻射板的管中流體應為紊流。當達不到系統所需最小流量時，輻射板的散熱量應乘以1.18的安全系數。

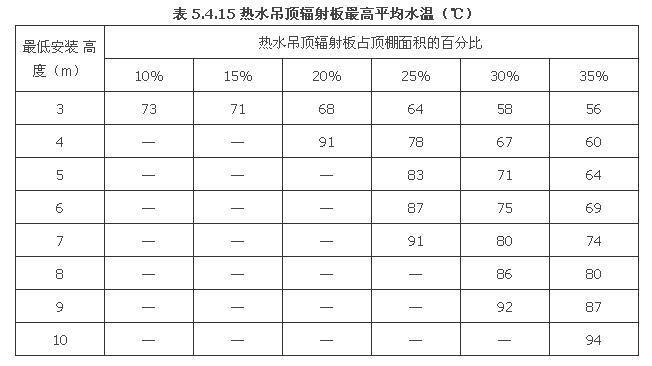

5.4.15 熱水吊頂輻射板的安裝高度，應根據人體的舒適度確定。輻射板的最高平均水溫應根據輻射板安裝高度和其面積占頂棚面積的比例按表5.4.15確定。

5.4.16 熱水吊頂輻射板與供暖系統供、回水管的連接方式，可采用并聯或串聯、同側或異側連接，并應采取使輻射板表面溫度均勻、流體阻力平衡的措施。

5.4.17 布置全面供暖的熱水吊頂輻射板裝置時，應使室內人員活動區輻射照度均勻，并應符合下列規定：

    1 安裝吊頂輻射板時，宜沿最長的外墻平行布置；

    2 設置在墻邊的輻射板規格應大于在室內設置的輻射板規格；

    3 層高小于4m的建筑物，宜選擇較窄的輻射板；

    4 房間應預留輻射板沿長度方向熱膨脹余地；

    5 輻射板裝置不應布置在對熱敏感的設備附近。

5. 5.1 除符合下列條件之一外，不得采用電加熱供暖：

     1 供電政策支持；

     2 無集中供暖和燃?xì)庠?，且煤或油等燃料的使用受到環保或消防嚴格限制的建筑；

     3 以供冷為主，供暖負荷較小且無法利用熱泵提供熱源的建筑；

     4 采用蓄熱式電散熱器、發熱電纜在夜間低谷電進行蓄熱，且不在用電高峰和平段時間啟用的建筑；

     5 由可再生能源發電設備供電，且其發電量能夠滿足自身電加熱量需求的建筑。

5.5.2 電供暖散熱器的形式、電氣安全性能和熱工性能應滿足使用要求及有關規定。

5.5.3 發熱電纜輻射供暖宜采用地板式；低溫電熱膜輻射供暖宜采用頂棚式。輻射體表面平均溫度應符合本規范表5.4.1-2條的有關規定。

5.5.4 發熱電纜輻射供暖和低溫電熱膜輻射供暖的加熱元件及其表面工作溫度，應符合國家現行有關產品標準的安全要求。

5.5.5 根據不同的使用條件，電供暖系統應設置不同類型的溫控裝置。

5.5.6 采用發熱電纜地面輻射供暖方式時，發熱電纜的線功率不宜大于17W/m，且布置時應考慮家具位置的影響；當面層采用帶龍骨的架空木地板時，必須采取散熱措施，且發熱電纜的線功率不應大于10W/m。

5.5.7 電熱膜輻射供暖安裝功率應滿足房間所需熱負荷要求。在頂棚上布置電熱膜時，應考慮為燈具、煙感器、噴頭、風口、音響等預留安裝位置。

5.5.8 安裝于距地面高度180cm以下的電供暖元器件，必須采取接地及剩余電流保護措施。



5.6.1 采用燃?xì)饧t外線輻射供暖時，必須采取相應的防火和通風換氣等安全措施，并符合國家現行有關燃?xì)?、防火?guī)范的要求。

5.6.2 燃?xì)饧t外線輻射供暖的燃料，可采用天然氣、人工煤氣、液化石油氣等。燃?xì)赓|(zhì)量、燃?xì)廨斉湎到y(tǒng)應符合現行國家標準《城鎮燃?xì)庠O(shè)計規范》GB 50028的有關規定。

5.6.3 燃?xì)饧t外線輻射器的安裝高度不宜低于3m。

5.6.4 燃?xì)饧t外線輻射器用于局部工作地點供暖時，其數量不應少于兩個，且應安裝在人體不同方向的側上方。

5.6.5 布置全面輻射供暖系統時，沿四周外墻、外門處的輻射器散熱量不宜少于總熱負荷的60%。

5.6.6 由室內供應空氣的空間應能保證燃燒器所需要的空氣量。當燃燒器所需要的空氣量超過該空間0.5次／h的換氣次數時，應由室外供應空氣。

5.6.7 燃?xì)饧t外線輻射供暖系統采用室外供應空氣時，進風口應符合下列規定：

    1 設在室外空氣潔凈區，距地面高度不低于2m；

    2 距排風口水平距離大于6m；當處于排風口下方時，垂直距離不小于3m；當處于排風口上方時，垂直距離不小于6m；

    3 安裝過濾網。

5.6.8 無特殊要求時，燃?xì)饧t外線輻射供暖系統的尾氣應排至室外。排風口應符合下列規定：

    1 設在人員不經常通行的地方，距地面高度不低于2m；

    2 水平安裝的排氣管，其排風口伸出墻面不少于0. 5m；

    3 垂直安裝的排氣管，其排風口高出半徑為6m以內的建筑物最高點不少于1m；

    4 排氣管穿越外墻或屋面處，加裝金屬套管。

5.6.9 燃?xì)饧t外線輻射供暖系統應在便于操作的位置設置能直接切斷供暖系統及燃?xì)夤?yīng)系統的控制開關。利用通風機供應空氣時，通風機與供暖系統應設置連鎖開關。



5.7.1 當居住建筑利用燃?xì)夤┡瘯r，宜采用戶式燃?xì)鉅t供暖。采用戶式空氣源熱泵供暖時，應符合本規范第8.3.1條規定。

5.7.2 戶式供暖系統熱負荷計算時，宜考慮生活習慣、建筑特點、間歇運行等因素進行附加。

5.7.3 戶式燃?xì)鉅t應采用全封閉式燃燒、平衡式強制排煙型.

5.7.4 戶式燃?xì)鉅t供暖時，供回水溫度應滿足熱源要求；末端供水溫度宜采用混水的方式調節。

5.7.5 戶式燃?xì)鉅t的排煙口應保持空氣暢通，且遠離人群和新風口。

5.7.6 戶式空氣源熱泵供暖系統應設置獨立供電回路，其化霜水應集中排放。

5.7.7 戶式供暖系統的供回水溫度、循環泵的揚程應與末端散熱設備相匹配。

5.7.8 戶式供暖系統應具有防凍保護、室溫調控功能，并應設置排氣、泄水裝置。



5.8.1 對嚴寒地區公共建筑經常開啟的外門，應采取熱空氣幕等減少冷風滲透的措施。

5.8.2 對寒冷地區公共建筑經常開啟的外門，當不設門斗和前室時，宜設置熱空氣幕。

5.8.3 公共建筑熱空氣幕送風方式宜采用由上向下送風。

5.8.4 熱空氣幕的送風溫度應根據計算確定。對于公共建筑的外門，不宜高于50℃；對高大外門，不宜高于70℃。

5.8.5 熱空氣幕的出口風速應通過計算確定。對于公共建筑的外門，不宜大于6m／s；對于高大外門，不宜大于25m／s。

5.9.1 供暖管道的材質應根據其工作溫度、工作壓力、使用壽命、施工與環保性能等因素，經綜合考慮和技術經濟比較后確定，其質量應符合國家現行有關產品標準的規定。

5.9.2 散熱器供暖系統的供水和回水管道應在熱力入口處與下列系統分開設置：

    1 通風與空調系統；

    2 熱風供暖與熱空氣幕系統；

    3 生活熱水供應系統；

    4 地面輻射供暖系統；

    5 其他需要單獨熱計量的系統。

5.9.3 集中供暖系統的建筑物熱力入口，應符合下列規定：

    1 供水、回水管道上應分別設置關斷閥、溫度計、壓力表；

    2 應設置過濾器及旁通閥；

    3 應根據水力平衡要求和建筑物內供暖系統的調節方式，選擇水力平衡裝置；

    4 除多個熱力入口設置一塊共用熱量表的情況外，每個熱力入口處均應設置熱量表，且熱量表宜設在回水管上。

5.9.4 供暖干管和立管等管道(不含建筑物的供暖系統熱力入口)上閥門的設置應符合下列規定：

    1 供暖系統的各并聯環路，應設置關閉和調節裝置；

    2 當有凍結危險時，立管或支管上的閥門至干管的距離不應大于120mm；

    3 供水立管的始端和回水立管的末端均應設置閥門，回水立管上還應設置排污、泄水裝置；

    4 共用立管分戶獨立循環供暖系統，應在連接共用立管的進戶供、回水支管上設置關閉閥。

5.9.5 當供暖管道利用自然補償不能滿足要求時，應設置補償器。

5.9.6 供暖系統水平管道的敷設應有一定的坡度，坡向應有利于排氣和泄水。供回水支、干管的坡度宜采用0.003，不得小于0.002；立管與散熱器連接的支管，坡度不得小于0.01；當受條件限制，供回水干管(包括水平單管串聯系統的散熱器連接管)無法保持必要的坡度時，局部可無坡敷設，但該管道內的水流速不得小于0.25m／s；對于汽水逆向流動的蒸汽管，坡度不得小于0.005。

5.9.7 穿越建筑物基礎、伸縮縫、沉降縫、防震縫的供暖管道，以及埋設在建筑結構里的立管，應采取預防建筑物下沉而損壞管道的措施。

5.9.8 當供暖管道必須穿越防火墻時，應預埋鋼套管，并在穿墻處一側設置固定支架，管道與套管之間的空隙應采用耐火材料封堵。

5.9.9 供暖管道不得與輸送蒸汽燃點低于或等于120℃的可燃液體或可燃、腐蝕性氣體的管道在同一條管溝內平行或交叉敷設。

5.9.10 符合下列情況之一時，室內供暖管道應保溫：

    1 管道內輸送的熱媒必須保持一定參數；

    2 管道敷設在管溝、管井、技術夾層、閣樓及頂棚內等導致無益熱損失較大的空間內或易被凍結的地方；

    3 管道通過的房間或地點要求保溫。

5.9.11 室內熱水供暖系統的設計應進行水力平衡計算，并應采取措施使設計工況時各并聯環路之間(不包括共用段)的壓力損失相對差額不大于15％.

5.9.12 室內供暖系統總壓力應符合下列規定：

    1 不應大于室外熱力網給定的資用壓力降；

    2 應滿足室內供暖系統水力平衡的要求；

    3 供暖系統總壓力損失的附加值宜取10％。

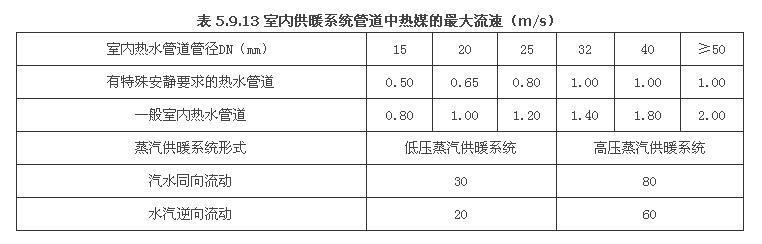

5.9.13 室內供暖系統管道中的熱媒流速，應根據系統的水力平衡要求及防噪聲要求等因素確定，最大流速不宜超過表5.9.13的限值。

5.9.14 熱水垂直雙管供暖系統和垂直分層布置的水平單管串聯跨越式供暖系統，應對熱水在散熱器和管道中冷卻而產生自然作用壓力的影響采取相應的技術措施。
5.9.15 供暖系統供水、供汽干管的末端和回水干管始端的管徑不應小于DN20，低壓蒸汽的供汽干管可適當放大。
5.9.16 靜態水力平衡閥或自力式控制閥的規格應按熱媒設計流量、工作壓力及閥門允許壓降等參數經計算確定；其安裝位置應保證閥門前后有足夠的直管段，沒有特別說明的情況下，閥門前直管段長度不應小于5倍管徑，閥門后直管段長度不應小于2倍管徑。

5.9.17 蒸汽供暖系統，當供汽壓力高于室內供暖系統的工作壓力時，應在供暖系統入口的供汽管上裝設減壓裝置。

5.9.18 高壓蒸汽供暖系統最不利環路的供汽管，其壓力損失不應大于起始壓力的25％。
5.9.19 蒸汽供暖系統的凝結水回收方式，應根據二次蒸汽利用的可能性以及室外地形、管道敷設方式等情況，分別采用以下回水方式：
    1 閉式滿管回水；
    2 開式水箱自流或機械回水；
    3 余壓回水。
5.9.20 高壓蒸汽供暖系統，疏水器前的凝結水管不應向上抬升；疏水器后的凝結水管向上抬升的高度應經計算確定。當疏水器本身無止回功能時，應在疏水器后的凝結水管上設置止回閥。
5.9.21 疏水器至回水箱或二次蒸發箱之間的蒸汽凝結水管，應按汽水乳狀體進行計算。
5.9.22 熱水和蒸汽供暖系統，應根據不同情況，設置排氣、泄水、排污和疏水裝置。



5.10.1 集中供暖的新建建筑和既有建筑節能改造必須設置熱量計量裝置，并具備室溫調控功能。用于熱量結算的熱量計量裝置必須采用熱量表。

5.10.2 熱量計量裝置設置及熱計量改造應符合下列規定：

    1 熱源和換熱機房應設熱量計量裝置；居住建筑應以樓棟為對象設置熱量表。對建筑類型相同、建設年代相近、圍護結構做法相同、用戶熱分?jǐn)偡绞揭恢碌娜舾蓷澖ㄖ?，也可設置一個共用的熱量表；

    2 當熱量結算點為樓棟或者換熱機房設置的熱量表時，分戶熱計量應采取用戶熱分?jǐn)偟姆椒ù_定。在同一個熱量結算點內，用戶熱分?jǐn)偡绞綉?yīng)統一，儀表的種類和型號應一致；

    3 當熱量結算點為每戶安裝的戶用熱量表時，可直接進行分戶熱計量；

    4 供暖系統進行熱計量改造時，應對系統的水力工況進行校核。當熱力入口資用壓差不能滿足既有供暖系統要求時，應采取提高管網循環泵揚程或增設局部加壓泵等補償措施，以滿足室內系統資用壓差的需要。

5.10.3 用于熱量結算的熱量表的選型和設置應符合下列規定：

    1 熱量表應根據公稱流量選型，并校核在系統設計流量下的壓降。公稱流量可按設計流量的80％確定；

    2 熱量表的流量傳感器的安裝位置應符合儀表安裝要求，且宜安裝在回水管上。

5.10.4 新建和改擴建散熱器室內供暖系統，應設置散熱器恒溫控制閥或其他自動溫度控制閥進行室溫調控。散熱器恒溫控制閥的選用和設置應符合下列規定：

    1 當室內供暖系統為垂直或水平雙管系統時，應在每組散熱器的供水支管上安裝高阻恒溫控制閥；超過5層的垂直雙管系統宜采用有預設阻力調節功能的恒溫控制閥；

    2 單管跨越式系統應采用低阻力兩通恒溫控制閥或三通恒溫控制閥；

    3 當散熱器有罩時，應采用溫包外置式恒溫控制閥；

    4 恒溫控制閥應具有產品合格證、使用說明書和質量檢測部門出具的性能測試報告，其調節性能等指標應符合現行行業標準《散熱器恒溫控制閥》JG/T 195的有關要求。
      5.10.5 低溫?zé)崴孛孑椛涔┡到y(tǒng)應具有室溫控制功能；室溫控制器宜設在被控溫的房間或區域內；自動控制閥宜采用熱電式控制閥或自力式恒溫控制閥。自動控制閥的設置可采用分環路控制和總體控制兩種方式，并應符合下列規定：

    1 采用分環路控制時，應在分水器或集水器處，分路設置自動控制閥，控制房間或區域保持各自的設定溫度值。自動控制閥也可內置于集水器中；

    2 采用總體控制時，應在分水器總供水管或集水器回水管上設置一個自動控制閥，控制整個用戶或區域的室內溫度。

5.10.6 熱計量供暖系統應適應室溫調控的要求；當室內供暖系統為變流量系統時，不應設自力式流量控制閥，是否設置自力式壓差控制閥應通過計算熱力入口的壓差變化幅度確定。



7.1.1 符合下列條件之一時，應設置空氣調節：

    1 采用供暖通風達不到人體舒適、設備等對室內環境的要求，或條件不允許、不經濟時；

    2 采用供暖通風達不到工藝對室內溫度、濕度、潔凈度等要求時；

    3 對提高工作效率和經濟效益有顯著作用時；

    4 對身體健康有利，或?qū)Υ龠M(jìn)康復有效果時。

7.1.2 空調區宜集中布置。功能、溫濕度基數、使用要求等相近的空調區宜相鄰布置。

7.1.3 工藝性空調在滿足空調區環境要求的條件下，宜減少空調區的面積和散熱、散濕設備。

7.1.4 采用局部性空調能滿足空調區環境要求時，不應采用全室性空調。高大空間僅要求下部區域保持一定的溫濕度時，宜采用分層空調。

7.1.5 空調區內的空氣壓力，應滿足下列要求：

    1 舒適性空調，空調區與室外或空調區之間有壓差要求時，其壓差值宜取5Pa～1OPa，最大不應超過30Pa；

    2 工藝性空調，應按空調區環境要求確定。

7.1.6 舒適性空調區建筑熱工，應根據建筑物性質和所處的建筑氣候分區設計，并符合國家現行節能設計標準的有關規定。

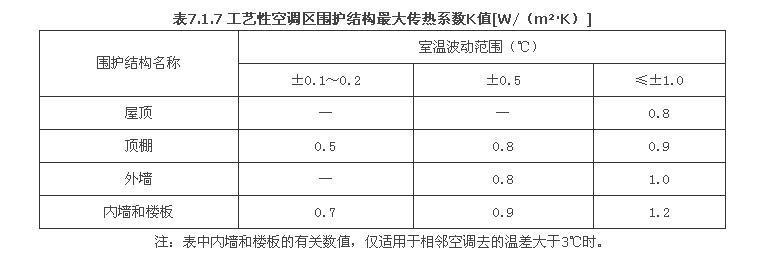

7.1.7 工藝性空調區圍護結構傳熱系數，應符合國家現行節能設計標準的有關規定，并不應大于表7.1.7中的規定值。

7.1.8 工藝性空調區，當室溫波動范圍小于或等于±0.5℃時，其圍護結構的熱惰性指標，不應小于表7.1.8的規定。

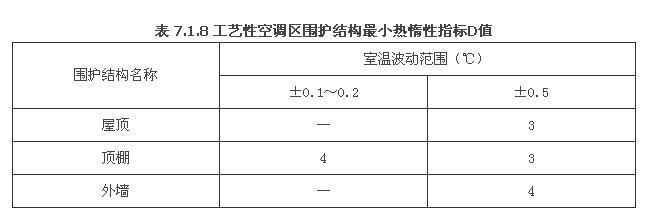

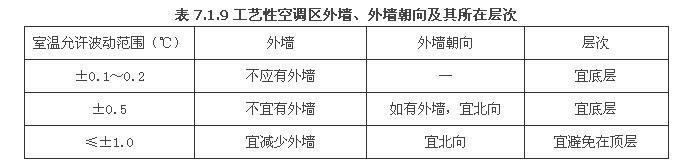

7.1.9 工藝性空調區的外墻、外墻朝向及其所在層次，應符合表7.1.9的要求。

注：1 室溫允許波動范圍小于或等于±0.5℃的空調區，宜布置在室溫允許波動范圍較大的空調區之中，當布置在單層建筑物內時，宜設通風屋頂；

    2 本條與本規范第7.1.10條規定的“北向”，適用于北緯23.5°以北的地區；北緯23.5°及其以南的地區，可相應地采用南向。

7.1.10 工藝性空調區的外窗，應符合下列規定：

    1 室溫波動范圍大于等于±1.O℃時，外窗宜設置在北向；

    2 室溫波動范圍小于±1.O℃時，不應有東西向外窗；

    3 室溫波動范圍小于±0.5℃時，不宜有外窗，如有外窗應設置在北向。

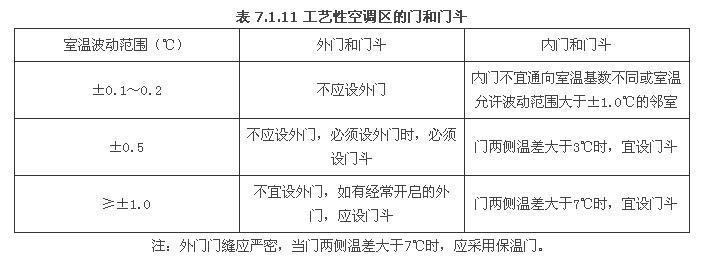

7.1.11 工藝性空調區的門和門斗，應符合表7.1.11的要求。舒適性空調區開啟頻繁的外門，宜設門斗、旋轉門或彈簧門等，必要時宜設置空氣幕。

7.1.12 下列情況，宜對空調系統進行全年能耗模擬計算：

    1 對空調系統設計方案進行對比分析和優化時；

    2 對空調系統節能措施進行評估時。

7.2.1除在方案設計或初步設計階段可使用熱、冷負荷指標進行必要的估算外，施工圖設計階段應對空調區的冬季熱負荷和夏季逐時冷負荷進行計算。

7.2.2 空調區的夏季計算得熱量，應根據下列各項確定：

    1 通過圍護結構傳入的熱量；

    2 通過透明圍護結構進入的太陽輻射熱量；

    3 人體散熱量；

    4 照明散熱量；

    5 設備、器具、管道及其他內部熱源的散熱量；

    6 食品或物料的散熱量；

    7 滲透空氣帶入的熱量；

    8 伴隨各種散濕過程產生的潛熱量。

7.2.3 空調區的夏季冷負荷，應根據各項得熱量的種類、性質以及空調區的蓄熱特性，分別進行計算。

7.2.4 空調區的下列各項得熱量，應按非穩態方法計算其形成的夏季冷負荷，不應將其逐時值直接作為各對應時刻的逐時冷負荷值：

    1 通過圍護結構傳入的非穩態傳熱量；

    2 通過透明圍護結構進入的太陽輻射熱量；

    3 人體散熱量；

    4 非全天使用的設備、照明燈具散熱量等。

7.2.5 空調區的下列各項得熱量，可按穩態方法計算其形成的夏季冷負荷：

    1 室溫允許波動范圍大于或等于±1℃的空調區，通過非輕型外墻傳入的傳熱量；

    2 空調區與鄰室的夏季溫差大于3℃時，通過隔墻、樓板等內圍護結構傳入的傳熱量；

    3 人員密集空調區的人體散熱量；

    4 全天使用的設備、照明燈具散熱量等。

7.2.6 空調區的夏季冷負荷計算，應符合下列規定：

    1 舒適性空調可不計算地面?zhèn)鳠嵝纬傻睦湄?fù)荷；工藝性空調有外墻時，宜計算距外墻2m范圍內的地面?zhèn)鳠嵝纬傻睦湄?fù)荷；

    2 計算人體、照明和設備等散熱形成的冷負荷時，應考慮人員群集系數、同時使用系數、設備功率系數和通風保溫系數等；

    3 屋頂處于空調區之外時，只計算屋頂進入空調區的輻射部分形成的冷負荷；高大空間采用分層空調時，空調區的逐時冷負荷可按全室性空調計算的逐時冷負荷乘以小于1的系數確定。

7.2.7 空調區的夏季冷負荷宜采用計算軟件進行計算；采用簡化計算方法時，按非穩態方法計算的各項逐時冷負荷，宜按下列方法計算。

    1 通過圍護結構傳入的非穩態傳熱形成的逐時冷負荷，按式(7.2.7-1)～式(7.2.7-3)計算：



CL_wq=KF（t_w1q―t_n）          （7.2.7-1）

CL_wm=KF（t_w1m―t_n）          （7.2.7-2）

CL_wc=KF(t_w1c―t_n)             (7.2.7-3)



式中：CL_wq――外墻傳熱形成的逐時冷負荷（W)；

      CL_wm――屋面?zhèn)鳠嵝纬傻闹饡r冷負荷（W);

      CL_wc――外窗傳熱形成的逐時冷負荷（W);

        K――外墻、屋面或外窗傳熱系數[W/(┫.K）]F――外墻的逐時冷負荷計算溫度（℃），可按本規范附錄H確定；

       t_w1q――外墻的逐時冷負荷計算溫度（℃），可按本規范附錄H確定。

       t_w1m――屋面的逐時冷負荷計算溫度（℃），可按本規范附錄H確定；

         t_n――夏季空調區設計溫度（℃）。



   2 透過玻璃窗進入的太陽輻射得熱形成的逐時冷負荷，按式(7.2.7-4)計算：

式中：CL_c――透過玻璃窗進入的太陽輻射得熱形成的逐時冷負荷；

      C_cl――透過無遮陽標準玻璃太陽輻射冷負荷系數，可按本規范附錄H確定；

       C_z――外窗綜合遮擋系數；

       C_w――外遮陽修正系數；

       C_n――內遮陽修正系數；

       C_s――玻璃修正系數；

      D_jmax――夏季日射得熱因數最大值，可按本規范附錄H確定；

       F_c――窗玻璃凈面積（┫）

     3 人體、照明和設備等散熱形成的逐時冷負荷，分別按式(7.2.7-6)～式(7.2.7-8)計算：

式中：CL_rt――人體散熱形成的逐時冷負荷（W)；

      C_clrt――人體冷負荷系數，可按本規范附錄H確定；

        Ф――群集系數；

        Q_rt――人體散熱量（W)；

       CL_zm――照明修正系數；

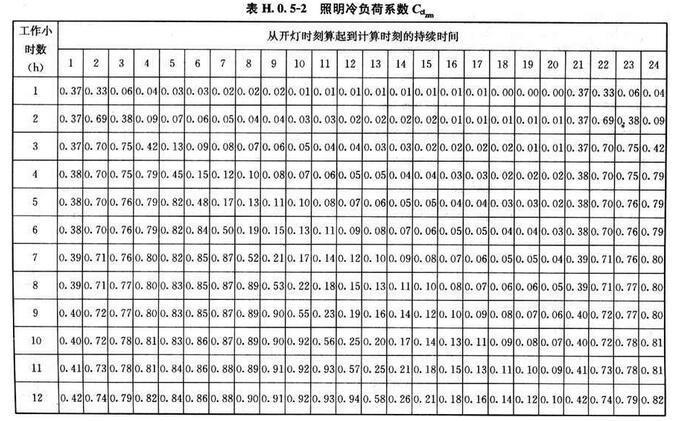

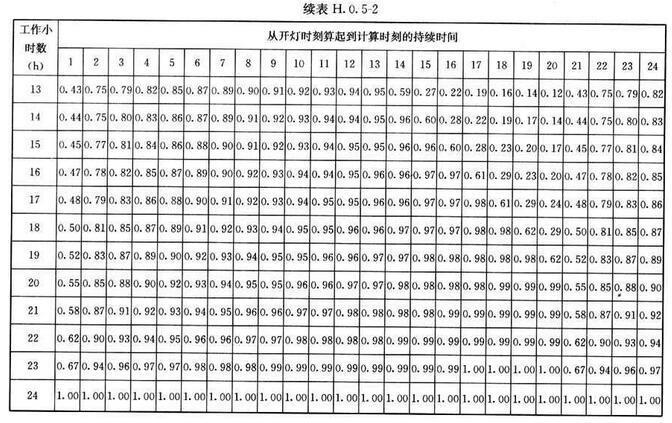

       C_clzm――照明冷負荷系數，可按本規范附錄H確定；

         C_zm――照明修正系數；

        CL_sb――設備散熱形成的逐時冷負荷（W)；

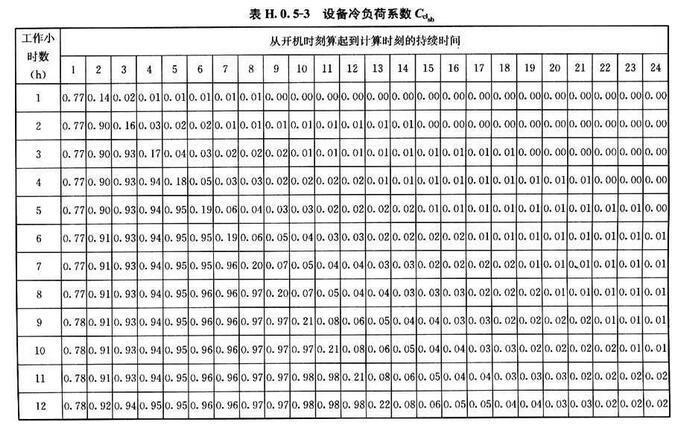

        C_clsb――設備冷負荷系數，可按本規范附錄H確定；

          C_sb――設備修正系數；

          Q_sb――設備散熱量（W).

7.2.8 按穩態方法計算的空調區夏季冷負荷，宜按下列方法計算。

      1 室溫允許波動范圍大于或等于±1. 0℃的空調區，其非輕型外墻傳熱形成的冷負荷，可近似按式(7.2.8-1)計算：

式中：t_zp――夏季空調室外計算日平均綜合溫度（℃）；

      t_wp――夏季空調室外計算日平均溫度（℃），按本規范第4.1.10條的規定確定；

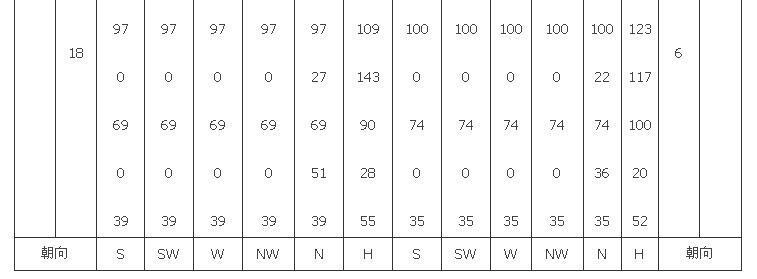

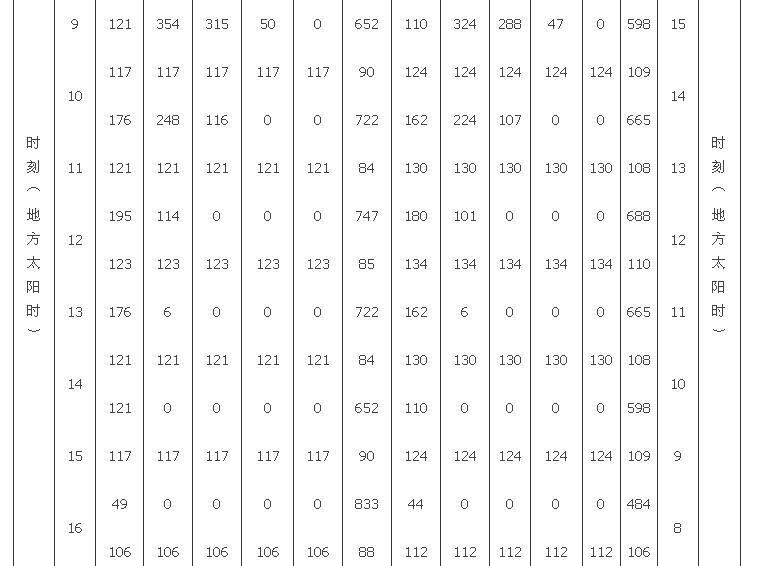

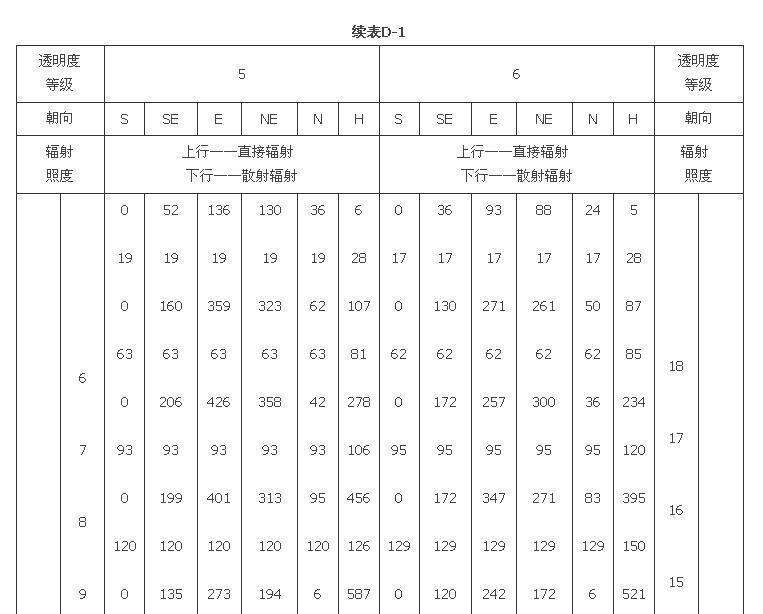

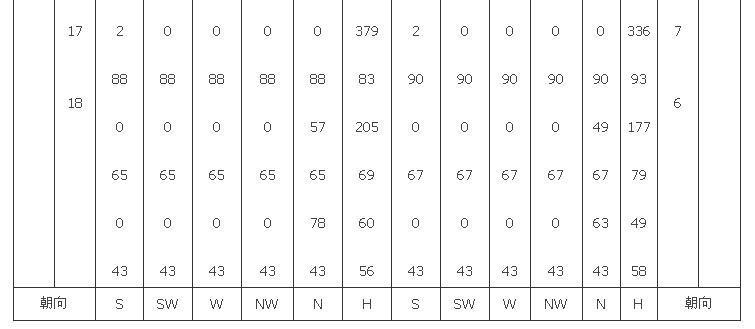

       J_p――圍護結構所在朝向太陽總輻射照度的日平均值（W/┫）；

       α_w――圍護結構外表面換熱系數[W/(┫.K）]



    2 空調區與鄰室的夏季溫差大于3℃時，其通過隔墻、樓板等內圍護結構傳熱形成的冷負荷可按式(7.2.8-3)計算：

式中：CL_wn――內圍護結構傳熱形成的冷負荷（W）；

      △t_ls――鄰室計算平均溫度與夏季空調室外計算日平均溫度的差值（℃）。

7.2.9 空調區的夏季計算散濕量，應考慮散濕源的種類、人員群集系數、同時使用系數以及通風系數等，并根據下列各項確定：

    1 人體散濕量；

    2 滲透空氣帶入的濕量；

    3 化學反應過程的散濕量；

    4 非圍護結構各種潮濕表面、液面或液流的散濕量；

    5 食品或氣體物料的散濕量；

    6 設備散濕量；

    7 圍護結構散濕量。

7.2.10 空調區的夏季冷負荷，應按空調區各項逐時冷負荷的綜合最大值確定。

7.2.11 空調系統的夏季冷負荷，應按下列規定確定：

    1 末端設備設有溫度自動控制裝置時，空調系統的夏季冷負荷按所服務各空調區逐時冷負荷的綜合最大值確定；

    2 末端設備無溫度自動控制裝置時，空調系統的夏季冷負荷按所服務各空調區冷負荷的累計值確定；

    3 應計入新風冷負荷、再熱負荷以及各項有關的附加冷負荷。

    4 應考慮所服務各空調區的同時使用系數。

7.2.12 空調系統的夏季附加冷負荷，宜按下列各項確定：

    1 空氣通過風機、風管溫升引起的附加冷負荷；

    2 冷水通過水泵、管道、水箱溫升引起的附加冷負荷。

7.2.13 空調區的冬季熱負荷，宜按本規范第5.2節的規定計算；計算時，室外計算溫度應采用冬季空調室外計算溫度，并扣除室內設備等形成的穩定散熱量。

7.2.14 空調系統的冬季熱負荷，應按所服務各空調區熱負荷的累計值確定，除空調風管局部布置在室外環境的情況外，可不計入各項附加熱負荷。

7.3.1 選擇空調系統時，應符合下列原則：

    1 根據建筑物的用途、規模、使用特點、負荷變化情況、參數要求、所在地區氣象條件和能源狀況，以及設備價格、能源預期價格等，經技術經濟比較確定；

    2 功能復雜、規模較大的公共建筑，宜進行方案對比并優化確定；

    3 干熱氣候區應考慮其氣候特征的影響。

7.3.2 符合下列情況之一的空調區，宜分別設置空調風系統；需要合用時，應對標準要求高的空調區做處理。

    1 使用時間不同；

    2 溫濕度基數和允許波動范圍不同；

    3 空氣潔凈度標準要求不同；

    4 噪聲標準要求不同，以及有消聲要求和產生噪聲的空調區；

    5 需要同時供熱和供冷的空調區。

7.3.3 空氣中含有易燃易爆或有毒有害物質的空調區，應獨立設置空調風系統。

7.3.4 下列空調區，宜采用全空氣定風量空調系統：

    1 空間較大、人員較多；

    2 溫濕度允許波動范圍小；

    3 噪聲或潔凈度標準高。

7.3.5 全空氣空調系統設計，應符合下列規定：

    1 宜采用單風管系統；

    2 允許采用較大送風溫差時，應采用一次回風式系統；

    3 送風溫差較小、相對濕度要求不嚴格時，可采用二次回風式系統；

    4 除溫濕度波動范圍要求嚴格的空調區外，同一個空氣處理系統中，不應有同時加熱和冷卻過程。

7.3.6 符合下列情況之一時，全空氣空調系統可設回風機。設置回風機時，新回風混合室的空氣壓力應為負壓。

    1 不同季節的新風量變化較大、其他排風措施不能適應風量的變化要求；

    2 回風系統阻力較大，設置回風機經濟合理。

7.3.7 空調區允許溫濕度波動范圍或噪聲標準要求嚴格時，不宜采用全空氣變風量空調系統。技術經濟條件允許時，下列情況可采用全空氣變風量空調系統：

    1 服務于單個空調區，且部分負荷運行時間較長時，采用區域變風量空調系統；

    2 服務于多個空調區，且各區負荷變化相差大、部分負荷運行時間較長并要求溫度獨立控制時，采用帶末端裝置的變風量空調系統。

7.3.8 全空氣變風量空調系統設計，應符合下列規定：

    1 應根據建筑模數、負荷變化情況等對空調區進行劃分；

    2 系統形式，應根據所服務空調區的劃分、使用時間、負荷變化情況等，經技術經濟比較確定；

    3 變風量末端裝置，宜選用壓力無關型；

    4 空調區和系統的最大送風量。應根據空調區和系統的夏季冷負荷確定；空調區的最小送風量，應根據負荷變化情況、氣流組織等確定；

    5 應采取保證最小新風量要求的措施；

    6 風機應采用變速調節；

    7 送風口應符合本規范第7.4.2條的規定要求。

7.3.9 空調區較多，建筑層高較低且各區溫度要求獨立控制時，宜采用風機盤管加新風空調系統；空調區的空氣質量、溫濕度波動范圍要求嚴格或空氣中含有較多油煙時，不宜采用風機盤管加新風空調系統。

7.3.10 風機盤管加新風空調系統設計，應符合下列規定：

    1 新風宜直接送入人員活動區；

    2 空氣質量標準要求較高時，新風宜負擔空調區的全部散濕量。低溫新風系統設計，應符合本規范第7.3.13條的規定要求；

    3 宜選用出口余壓低的風機盤管機組。

7.3.11 空調區內振動較大、油污蒸汽較多以及產生電磁波或高頻波等場所，不宜采用多聯機空調系統。多聯機空調系統設計，應符合下列要求：

    1 空調區負荷特性相差較大時，宜分別設置多聯機空調系統：需要同時供冷和供熱時，宜設置熱回收型多聯機空調系統；

    2 室內、外機之間以及室內機之間的最大管長和最大高差，應符合產品技術要求；

    3 系統冷媒管等效長度應滿足對應制冷工況下滿負荷的性能系數不低于2.8；當產品技術資料無法滿足核算要求時，系統冷媒管等效長度不宜超過70m；

    4 室外機變頻設備，應與其他變頻設備保持合理距離。

7.3.12 有低溫冷媒可利用時，宜采用低溫送風空調系統；空氣相對濕度或送風量較大的空調區，不宜采用低溫送風空調系統。

7.3.13 低溫送風空調系統設計，應符合下列規定：

    1 空氣冷卻器的出風溫度與冷媒的進口溫度之間的溫差不宜小于3℃，出風溫度宜采用4℃～10℃，直接膨脹式蒸發器出風溫度不應低于7℃；

    2 空調區送風溫度，應計算送風機、風管以及送風末端裝置的溫升；

    3 空氣處理機組的選型，應經技術經濟比較確定?？諝饫鋮s器的迎風面風速宜采用1. 5m/s～2.3m/s，冷媒通過空氣冷卻器的溫升宜采用9℃～13℃；

    4 送風末端裝置，應符合本規范第7.4.2條的規定；

    5 空氣處理機組、風管及附件、送風末端裝置等應嚴密保冷，保冷層厚度應經計算確定，并符合本規范第11. 1.4條的規定。

7.3.14 空調區散濕量較小且技術經濟合理時，宜采用溫濕度獨立控制空調系統。

7.3.15 溫度濕度獨立控制空調系統設計，應符合下列規定：

    1 溫度控制系統，末端設備應負擔空調區的全部顯熱負荷，并根據空調區的顯熱熱源分布狀況等，經技術經濟比較確定；

    2 濕度控制系統，新風應負擔空調區的全部散濕量，其處理方式應根據夏季空調室外計算濕球溫度和露點溫度、新風送風狀態點要求等，經技術經濟比較確定；

    3 當采用冷卻除濕處理新風時，新風再熱不應采用熱水、電加熱等；采用轉輪或溶液除濕處理新風時，轉輪或溶液再生不應采用電加熱；

    4 應對室內空氣的露點溫度進行監測，并采取確保末端設備表面不結露的自動控制措施。

7.3.16 夏季空調室外設計露點溫度較低的地區，經技術經濟比較合理時，宜采用蒸發冷卻空調系統。

7.3.17 蒸發冷卻空調系統設計，應符合下列規定：

    1 空調系統形式，應根據夏季空調室外計算濕球溫度和露點溫度以及空調區顯熱負荷、散濕量等確定；

    2 全空氣蒸發冷卻空調系統，應根據夏季空調室外計算濕球溫度、空調區散濕量和送風狀態點要求等，經技術經濟比較確定。

7.3.18 下列情況時，應采用直流式(全新風)空調系統：

    1 夏季空調系統的室內空氣比焓大于室外空氣比焓；

    2 系統所服務的各空調區排風量大于按負荷計算出的送風量；

    3 室內散發有毒有害物質，以及防火防爆等要求不允許空氣循環使用；

    4 衛生或工藝要求采用直流式(全新風)空調系統。

7.3.19 空調區、空調系統的新風量計算，應符合下列規定：

    1 人員所需新風量，應根據人員的活動和工作性質，以及在室內的停留時間等確定，并符合本規范第3.0.6條的規定要求；

    2 空調區的新風量，應按不小于人員所需新風量，補償排風和保持空調區空氣壓力所需新風量之和以及新風除濕所需新風量中的最大值確定；

    3 全空氣空調系統的新風量，當系統服務于多個不同新風比的空調區時，系統新風比應小于空調區新風比中的最大值；

    4 新風系統的新風量，宜按所服務空調區或系統的新風量累計值確定。

7.3.20 舒適性空調和條件允許的工藝性空調，可用新風作冷源時，應最大限度地使用新風。

7.3.21 新風進風口的面積應適應最大新風量的需要。進風口處應裝設能嚴密關閉的閥門，進風口的位置應符合本規范第6.3.1條的規定要求。

7.3.22 空調系統應進行風量平衡計算，空調區內的空氣壓力應符合本規范第7.1.5條的規定。人員集中且密閉性較好，或過渡季節使用大量新風的空調區，應設置機械排風設施，排風量應適應新風量的變化。

7.3.23 設有集中排風的空調系統，且技術經濟合理時，宜設置空氣―空氣能量回收裝置。

7.3.24 空氣能量回收系統設計，應符合下列要求：

    1 能量回收裝置的類型，應根據處理風量、新排風中顯熱量和潛熱量的構成以及排風中污染物種類等選擇；

    2 能量回收裝置的計算，應考慮積塵的影響，并對是否結霜或結露進行核算。



7.4.1 空調區的氣流組織設計，應根據空調區的溫濕度參數、允許風速、噪聲標準、空氣質量、溫度梯度以及空氣分布特性指標(ADPI)等要求，結合內部裝修、工藝或家具布置等確定；復雜空間空調區的氣流組織設計，宜采用計算流體動力學(CFD)數值模擬計算。

7.4.2 空調區的送風方式及送風口選型，應符合下列規定：

    1 宜采用百葉、條縫型等風口貼附側送；當側送氣流有阻礙或單位面積送風量較大，且人員活動區的風速要求嚴格時，不應采用側送；

    2 設有吊頂時，應根據空調區的高度及對氣流的要求，采用散流器或孔板送風。當單位面積送風量較大，且人員活動區內的風速或區域溫差要求較小時，應采用孔板送風；

    3 高大空間宜采用噴口送風、旋流風口送風或下部送風；

    4 變風量末端裝置，應保證在風量改變時，氣流組織滿足空調區環境的基本要求；

    5 送風口表面溫度應高于室內露點溫度；低于室內露點溫度時，應采用低溫風口。

7.4.3 采用貼附側送風時，應符合下列規定：

    1 送風口上緣與頂棚的距離較大時，送風口應設置向上傾斜10°～20°的導流片；

    2 送風口內宜設置防止射流偏斜的導流片；

    3 射流流程中應無阻擋物。

7.4.4 采用孔板送風時，應符合下列規定：

    1 孔板上部穩壓層的高度應按計算確定，且凈高不應小于0.2m；

    2 向穩壓層內送風的速度宜采用3 m／s～5m／s。除送風射流較長的以外，穩壓層內可不設送風分布支管。穩壓層的送風口處，宜設防止送風氣流直接吹向孔板的導流片或擋板；

    3 孔板布置應與局部熱源分布相適應。

7.4.5 采用噴口送風時，應符合下列規定：

    1 人員活動區宜位于回流區；

    2 噴口安裝高度，應根據空調區的高度和回流區分布等確定；

    3 兼作熱風供暖時，宜具有改變射流出口角度的功能。

7.4.6 采用散流器送風時，應滿足下列要求：

    1 風口布置應有利于送風氣流對周圍空氣的誘導，風口中心與側墻的距離不宜小于1.0m；

    2 采用平送方式時，貼附射流區無阻擋物；

    3 兼作熱風供暖，且風口安裝高度較高時，宜具有改變射流出口角度的功能。

7.4.7 采用置換通風時，應符合下列規定：

    1 房間凈高宜大于2.7m；

    2 送風溫度不宜低于18℃；

    3 空調區的單位面積冷負荷不宜大于120W/┫；

    4 污染源宜為熱源，且污染氣體密度較??；

    5 室內人員活動區0. 1m至1.1m高度的空氣垂直溫差不宜大于3℃；

    6 空調區內不宜有其他氣流組織。

7.4.8 采用地板送風時，應符合下列規定：

    1 送風溫度不宜低于16℃；

    2 熱分層高度應在人員活動區上方；

    3 靜壓箱應保持密閉，與非空調區之間有保溫隔熱處理；

    4 空調區內不宜有其他氣流組織。

7.4.9 分層空調的氣流組織設計，應符合下列規定：

    1 空調區宜采用雙側送風；當空調區跨度較小時，可采用單側送風，且回風口宜布置在送風口的同側下方；

    2 側送多股平行射流應互相搭接；采用雙側對送射流時，其射程可按相對噴口中點距離的90％計算；

    3 宜減少非空調區向空調區的熱轉移；必要時，宜在非空調區設置送、排風裝置。

7.4.10 上送風方式的夏季送風溫差，應根據送風口類型、安裝高度、氣流射程長度以及是否貼附等確定，并宜符合下列規定：

    1 在滿足舒適、工藝要求的條件下，宜加大送風溫差；

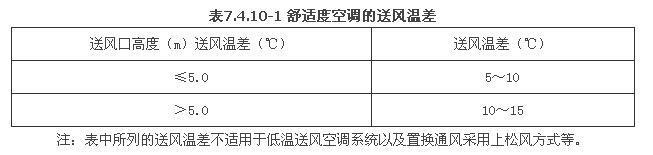

    2 舒適性空調，宜按表7.4.10-1采用；

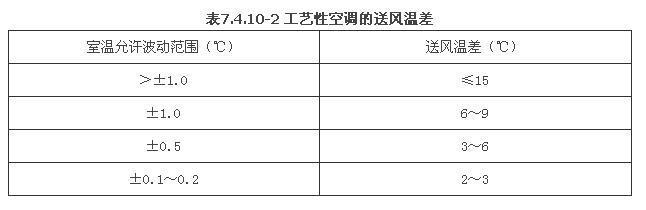

    3 工藝性空調，宜按表7.4. 10-2采用。

7.4.11 送風口的出口風速，應根據送風方式、送風口類型、安裝高度、空調區允許風速和噪聲標準等確定。

7.4.12 回風口的布置，應符合下列規定：

    1 不應設在送風射流區內和人員長期停留的地點；采用側送時，宜設在送風口的同側下方；

    2 兼做熱風供暖、房間凈高較高時，宜設在房間的下部；

    3 條件允許時，宜采用集中回風或走廊回風，但走廊的斷面風速不宜過大；

    4 采用置換通風、地板送風時，應設在人員活動區的上方。

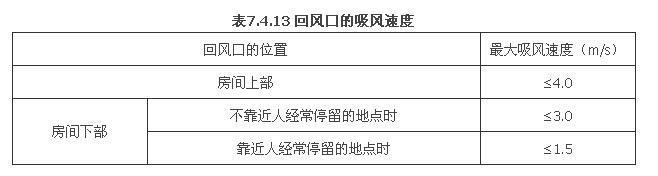

7.4.13 回風口的吸風速度，宜按表7.4.13選用。

7.5.1 空氣的冷卻應根據不同條件和要求，分別采用下列處理方式：

    1 循環水蒸發冷卻；

    2 江水、湖水、地下水等天然冷源冷卻；

    3 采用蒸發冷卻和天然冷源等冷卻方式達不到要求時，應采用人工冷源冷卻。

7.5.2 凡與被冷卻空氣直接接觸的水質均應符合衛生要求?？諝饫鋮s采用天然冷源時，應符合下列規定：

    1 水的溫度、硬度等符合使用要求；

    2 地表水使用過后的回水予以再利用；

    3 使用過后的地下水應全部回灌到同一含水層，并不得造成污染。

7.5.3 空氣冷卻裝置的選擇，應符合下列規定：

    1 采用循環水蒸發冷卻或天然冷源時，宜采用直接蒸發式冷卻裝置、間接蒸發式冷卻裝置和空氣冷卻器；

    2 采用人工冷源時，宜采用空氣冷卻器。當要求利用循環水進行絕熱加濕或利用噴水增加空氣處理后的飽和度時，可選用帶噴水裝置的空氣冷卻器。

7.5.4 空氣冷卻器的選擇，應符合下列規定：

    1 空氣與冷媒應逆向流動；

    2 冷媒的進口溫度，應比空氣的出口干球溫度至少低3.5℃。冷媒的溫升宜采用5℃～10℃，其流速宜采用0.6m／s～1.5m／s；

    3 迎風面的空氣質量流速宜采用2.5 kg／(┫?s)～3.5kg／(┫?s)，當迎風面的空氣質量流速大于3.Okg／(┫?s)時，應在冷卻器后設置擋水板；

    4 低溫送風空調系統的空氣冷卻器，應符合本規范第7.3.13條的規定要求。

7.5.5 制冷劑直接膨脹式空氣冷卻器的蒸發溫度，應比空氣的出口干球溫度至少低3.5℃。常溫空調系統滿負荷運行時，蒸發溫度不宜低于O℃；低負荷運行時，應防止空氣冷卻器表面結霜。

7.5.6 空調系統不得采用氨作制冷劑的直接膨脹式空氣冷卻器。

7.5.7 空氣加熱器的選擇，應符合下列規定：

    1 加熱空氣的熱媒宜采用熱水；

    2 工藝性空調，當室溫允許波動范圍小于±1. O℃時，送風末端的加熱器宜采用電加熱器；

    3 熱水的供水溫度及供回水溫差，應符合本規范第8.5.1條的規定。

7.5.8 兩管制水系統，當冬夏季空調負荷相差較大時，應分別計算冷、熱盤管的換熱面積；當二者換熱面積相差很大時，宜分別設置冷、熱盤管。

7.5.9 空調系統的新風和回風應經過濾處理。空氣過濾器的設置，應符合下列規定：

    1 舒適性空調，當采用粗效過濾器不能滿足要求時，應設置中效過濾器；

    2 工藝性空調，應按空調區的潔凈度要求設置過濾器；

    3 空氣過濾器的阻力應按終阻力計算；

    4 宜設置過濾器阻力監測、報警裝置，并應具備更換條件。



7.5.10 對于人員密集空調區或空氣質量要求較高的場所，其全空氣空調系統宜設置空氣凈化裝置?？諝鈨艋b置的類型，應根據人員密度、初投資、運行費用及空調區環境要求等，經技術經濟比較確定，并符合下列規定：

    1 空氣凈化裝置類型的選擇應根據空凋區污染物性質選擇；

    2 空氣凈化裝置的指標應符合現行相關標準。

7.5.11 空氣凈化裝置的設置應符合下列規定：

    1 空氣凈化裝置在空氣凈化處理過程中不應產生新的污染；

    2 空氣凈化裝置宜設置在空氣熱濕處理設備的進風口處，凈化要求高時可在出風口處設置二級凈化裝置；

    3 應設置檢查口；

    4 宜具備凈化失效報警功能；

    5 高壓靜電空氣凈化裝置應設置與風機有效聯動的措施。

7.5.12 冬季空調區濕度有要求時，宜設置加濕裝置。加濕裝置的類型，應根據加濕量、相對濕度允許波動范圍要求等，經技術經濟比較確定，并應符合下列規定：

    1 有蒸汽源時，宜采用干蒸汽加濕器；

    2 無蒸汽源，且空調區濕度控制精度要求嚴格時，宜采用電加濕器；

    3 濕度要求不高時，可采用高壓噴霧或濕膜等絕熱加濕器；

    4 加濕裝置的供水水質應符合衛生要求。

7.5.13 空氣處理機組宜安裝在空調機房內?？照{(diào)機房應符合下列規定：

    1 鄰近所服務的空調區；

    2 機房面積和凈高應根據機組尺寸確定，并保證風管的安裝空間以及適當?shù)臋C組操作、檢修空間；

    3 機房內應考慮排水和地面防水設施。

9.1.1 供暖、通風與空調系統應設置檢測與監控設備或系統，并應符合下列規定：

    1 檢測與監控內容可包括參數檢測、參數與設備狀態顯示、自動調節與控制、工況自動轉換、設備連鎖與自動保護、能量計量以及中央監控與管理等。具體內容和方式應根據建筑物的功能與要求、系統類型、設備運行時間以及工藝對管理的要求等因素，通過技術經濟比較確定；

    2 系統規模大，制冷空調設備臺數多且相關聯各部分相距較遠時，應采用集中監控系統；

    3 不具備采用集中監控系統的供暖、通風與空調系統，宜采用就地控制設備或系統。

9.1.2 供暖、通風與空調系統的參數檢測應符合下列規定：

    1 反映設備和管道系統在啟停、運行及事故處理過程中的安全和經濟運行的參數，應進行檢測；

    2 用于設備和系統主要性能計算和經濟分析所需要的參數，宜進行檢測；

    3 檢測儀表的選擇和設置應與報警、自動控制和計算機監視等內容綜合考慮，不宜重復設置，就地檢測儀表應設在便于觀察的地點。

9.1.3 采用集中監控系統控制的動力設備，應設就地手動控制裝置，并通過遠程/就地轉換開關實現遠距離與就地手動控制之間的轉換；遠程/就地轉換開關的狀態應為監控系統的檢測參數之一。

9.1.4 供暖、通風與空凋設備設置聯動、連鎖等保護措施時，應符合下列規定：

    1 當采用集中監控系統時，聯動、連鎖等保護措施應由集中監控系統實現；

    2 當采用就地自動控制系統時，聯動、連鎖等保護措施，應為自控系統的一部分或獨立設置；

    3 當無集中監控或就地自動控制系統時，應設置專門聯動、連鎖等保護措施。

9.1.5 鍋爐房、換熱機房和制冷機房的能量計量應符合下列規定：

    1 應計量燃料的消耗量；

    2 應計量耗電量；

    3 應計量集中供熱系統的供熱量；

    4 應計量補水量；

    5 應計量集中空調系統冷源的供冷量；

    6 循環水泵耗電量宜單獨計量。

9.1.6 中央級監控管理系統應符合下列規定：

    1 應能以與現場測量儀表相同的時間間隔與測量精度連續記錄，顯示各系統運行參數和設備狀態。其存儲介質和數據庫應能保證記錄連續一年以上的運行參數；

    2 應能計算和定期統計系統的能量消耗、各臺設備連續和累計運行時間；

    3 應能改變各控制器的設定值，并能對設置為“遠程”狀態的設備直接進行啟、停和調節；

    4 應根據預定的時間表，或依據節能控制程序自動進行系統或設備的啟停；

    5 應設立操作者權限控制等安全機制；

    6 應有參數越限報警、事故報警及報警記錄功能，并宜設有系統或設備故障診斷功能；

    7 宜設置可與其他弱電系統數據共享的集成接口。

9.1.7 防排煙系統的檢測與監控，應執行國家現行有關防火規范的規定；與防排煙系統合用的通風空調系統應按消防設置的要求供電，并在火災時轉入火災控制狀態；通風空調風道上的防火閥宜具有位置反饋功能。

9.1.8 有特殊要求的冷熱源機房、通風和空調系統的檢測與監控應符合相關規范的規定。



9.2.1 傳感器的選擇應符合下列規定：

    1 當以安全保護和設備狀態監視為目的時，宜選擇溫度開關、壓力開關、風流開關、水流開關、壓差開關、水位開關等以開關量形式輸出的傳感器，不宜使用連續量輸出的傳感器；

    2 傳感器測量范圍和精度應與二次儀表匹配，并高于工藝要求的控制和測量精度；

    3 易燃易爆環境應采用防燃防爆型傳感器。

9.2.2 溫度、濕度傳感器的設置，應符合下列規定：

    1 溫度、濕度傳感器測量范圍宜為測點溫度范圍的1.2～1. 5倍，傳感器測量范圍和精度應與二次儀表匹配，并高于工藝要求的控制和測量精度；

    2 供、回水管溫差的兩個溫度傳感器應成對選用，且溫度偏差系數應同為正或負；

    3 壁掛式空氣溫度、濕度傳感器應安裝在空氣流通，能反映被測房間空氣狀態的位置；風道內溫度、濕度傳感器應保證插入深度，不應在探測頭與風道外側形成熱橋；插入式水管溫度傳感器應保證測頭插入深度在水流的主流區范圍內，安裝位置附近不應有熱源及水滴；

    4 機器露點溫度傳感器應安裝在擋水板后有代表性的位置，應避免輻射熱、振動、水滴及二次回風的影響。

9.2.3 壓力(壓差)傳感器的設置，應符合下列規定：

    1 壓力(壓差)傳感器的工作壓力(壓差)應大于該點可能出現的最大壓力(壓差)的1.5倍，量程宜為該點壓力(壓差)正常變化范圍的1.2～1.3倍；

    2 在同一建筑層的同一水系統上安裝的壓力(壓差)傳感器宜處于同一標高；

    3 測壓點和取壓點的設置應根據系統需要和介質類型確定，設在管內流動穩定的地方并滿足產品需要的安裝條件。

9.2.4 流量傳感器的設置，應符合下列規定：

    1 流量傳感器量程宜為系統最大工作流量的1.2～1.3倍；

    2 流量傳感器安裝位置前后應有保證產品所要求的直管段長度或其他安裝條件；

    3 應選用具有瞬態值輸出的流量傳感器；

    4 宜選用水流阻力低的產品。

9.2.5 自動調節閥的選擇，應符合下列規定：

    1 閥權度的確定應綜合考慮調節性能和輸送能耗的影響，宜取0.3～0.7。閥權度應按下式計算：

式中：S――閥權度；

 △Pmin――調節閥全開時的壓力損失（Pa）；

    △P ――調節閥所在串聯支路的總壓力損失（Pa）。

    2 調節閥的流量特性應根據調節對象特性和閥權度選擇，并宜符合下列規定：

    1)水路兩通閥宜采用等百分比特性的閥門；

    2)水路三通閥宜采用拋物線特性或線性特性的閥門；

    3)蒸汽兩通閥，當閥權度大于或等于0.6時，宜采用線性特性的；當閥權度小于0.6時，宜采用等百分比特性的閥門。

    3 調節閥的口徑應根據使用對象要求的流通能力，通過計算選擇確定。

9.2.6 蒸汽兩通閥應采用單座閥。三通分流閥不應作三通混合閥使用；三通混合閥不宜作三通分流閥使用。

9.2.7 當僅以開關形式用于設備或系統水路切換時，應采用通斷閥，不得采用調節閥。



9.3.1 供暖系統應對下列參數進行檢測：

    1 供暖系統的供水、供汽和回水干管中的熱媒溫度和壓力；

    2 過濾器的進出口靜壓差；

    3 水泵等設備的啟停狀態；

    4 熱空氣幕的啟停狀態。

9.3.2 熱水集中供暖系統的室溫調控應符合本規范第5.10節的有關規定。

9.3.3 通風系統應對下列參數進行檢測：

    1 通風機的啟停狀態；

    2 可燃或危險物泄漏等事故狀態；

    3 空氣過濾器進出口靜壓差的越限報警。

9.3.4 事故通風系統的通風機應與可燃?xì)怏w泄漏、事故等探測器連鎖開啟，并宜在工作地點設有聲、光等報警狀態的警示。

9.3.5 通風系統的控制應符合下列規定：

    1 應保證房間風量平衡、溫度、壓力、污染物濃度等要求；

    2 宜根據房間內設備使用狀況進行通風量的調節。

9.3.6 通風系統的監控應符合相關現行消防規范和本規范第6章的相關規定。



9.4.1 空調系統應對下列參數進行檢測：

    1 室內、外空氣的溫度；

    2 空氣冷卻器出口的冷水溫度；

    3 空氣加熱器出口的熱水溫度；

    4 空氣過濾器進出口靜壓差的越限報警；

    5 風機、水泵、轉輪熱交換器、加濕器等設備啟停狀態。

9.4.2 全年運行的空調系統，宜采用多工況運行的監控設計。

9.4.3 室溫允許波動范圍小于或等于±1℃和相對濕度允許波動范圍小于或等于±5％的空調系統，當水冷式空氣冷卻器采用變水量控制時，宜由室內溫度、濕度調節器通過高值或低值選擇器進行優先控制，并對加熱器或加濕器進行分程控制。

9.4.4 全空氣空調系統的控制應符合下列規定：

    1 室溫的控制由送風溫度或／和送風量的調節實現，應根據空調系統的類型和工況進行選擇；

    2 送風溫度的控制應通過調節冷卻器或加熱器水路控制閥和／或新、回風道調節風閥實現。水路控制閥的設置應符合本規范第8. 5.6條的規定，且宜采用模擬量調節閥；需要控制混風溫度時風閥宜采用模擬量調節閥；

    3 采用變風量系統時，風機應采用變速控制方式；

    4 當采用加濕處理時，加濕量應按室內濕度要求和熱濕負荷情況進行控制。當室內散濕量較大時，宜采用機器露點溫度不恒定或不達到機器露點溫度的方式，直接控制室內相對濕度；

    5 過渡期宜采用加大新風比的方式運行。

9.4.5 新風機組的控制應符合下列規定：

    1 新風機組水路電動閥的設置應符合第8.5.6條的要求，且宜采用模擬量調節閥；

    2 水路電動閥的控制和調節應保證需要的送風溫度設定值，送風溫度設定值應根據新風承擔室內負荷情況進行確定；

    3 當新風系統進行加濕處理時，加濕量的控制和調節可根據加濕精度要求，采用送風濕度恒定或室內濕度恒定的控制方式。

9.4.6 風機盤管水路電動閥的設置應符合第8.5.6條的要求，并宜設置常閉式電動通斷閥。

9.4.7 冬季有凍結可能性的地區，新風機組或空調機組應設置防凍保護控制。

9.4.8 空調系統空氣處理裝置的送風溫度設定值，應按冷卻和加熱工況分別確定；當冷卻和加熱工況互換時，應設冷熱轉換裝置。冬季和夏季需要改變送風方向和風量的風口應設置冬夏轉換裝置。轉換裝置的控制可獨立設置或作為集中監控系統的一部分。

9.4.9 空調系統的電加熱器應與送風機連鎖，并應設無風斷電、超溫斷電保護裝置；電加熱器必須采取接地及剩余電流保護措施。



9.5.1 空調冷熱源及其水系統，應對下列參數進行檢測：

    1 冷水機組蒸發器進、出口水溫、壓力；

    2 冷水機組冷凝器進、出口水溫、壓力；

    3 熱交換器一二次側進、出口溫度、壓力；

    4 分、集水器溫度、壓力(或壓差)；

    5 水泵進出口壓力；

    6 水過濾器前后壓差；

    7 冷水機組、水泵、冷卻塔風機等設備的啟停狀態。

9.5.2 蓄冷(熱)系統應對下列參數進行檢測：

    1 蓄冷(熱)裝置的進、出口介質溫度；

    2 電鍋爐的進、出口水溫；

    3 蓄冷(熱)裝置的液位；

    4 調節閥的閥位；

    5 蓄冷(熱)量、供冷(熱)量的瞬時值和累計值；

    6 故障報警。

9.5.3 冷水機組宜采用由冷量優化控制運行臺數的方式；采用自動方式運行時，冷水系統中各相關設備及附件與冷水機組應進行電氣連鎖，順序啟停。

9.5.4 冰蓄冷系統的二次冷媒側換熱器應設防凍保護控制。

9.5.5 變流量一級泵系統冷水機組定流量運行時，空調水系統總供、回水管之間的旁通調節閥應采用壓差控制。壓差測點相關要求應符合本規范第9.2.3條的規定。

9.5.6 二級泵和多級泵空調水系統中，二級泵等負荷側各級水泵運行臺數宜采用流量控制方式；水泵變速宜根據系統壓差變化控制。

9.5.7 變流量一級泵系統冷水機組變流量運行時，空調水系統的控制應符合下列規定：

    1 總供、回水管之間的旁通調節閥可采用流量、溫差或壓差控制；

    2 水泵的臺數和變速控制應符合本規范第9.5.6條的要求；

    3 應采用精確控制流量和降低水流量變化速率的控制措施。

9.5.8 空調冷卻水系統的控制調節應符合下列規定：

    1 冷卻塔風機開啟臺數或轉速宜根據冷卻塔出水溫度控制；

    2 當冷卻塔供回水總管間設置旁通調節閥時，應根據冷水機組最低冷卻水溫度調節旁通水量；

    3 可根據水質檢測情況進行排污控制。

9.5.9 集中監控系統與冷水機組控制器之間宜建立通信連接，實現集中監控系統中央主機對冷水機組運行參數的檢測與監控。

11.1.1 具有下列情形之一的設備、管道(包括管件、閥門等)應進行保溫：

    1 設備與管道的外表面溫度高于50℃時(不包括室內供暖管道)；

    2 熱介質必須保證一定狀態或參數時；

    3 不保溫時，熱損耗量大，且不經濟時；

    4 安裝或敷設在有凍結危險場所時；

    5 不保溫時，散發的熱量會對房間溫、濕度參數產生不利影響或不安全因素。

11.1.2 具有下列情形之一的設備、管道(包括閥門、管附件等)應進行保冷：

    1 冷介質低于常溫，需要減少設備與管道的冷損失時；

    2 冷介質低于常溫，需要防止設備與管道表面凝露時；

    3 需要減少冷介質在生產和輸送過程中的溫升或汽化時；

    4 設備、管道不保冷時，散發的冷量會對房間溫、濕度參數產生不利影響或不安全因素。

11.1.3 設備與管道絕熱材料的選擇應符合下列規定：

    1 絕熱材料及其制品的主要性能應符合現行國家標準《設備及管道絕熱設計導則》GB／T 8175的有關規定；

    2 設備與管道的絕熱材料燃燒性能應滿足現行有關防火規范的要求；

    3 保溫材料的允許使用溫度應高于正常操作時的介質最高溫度；

    4 保冷材料的最低安全使用溫度應低于正常操作時介質的最低溫度；

    5 保溫材料應選擇熱導率小、密度小、造價低、易于施工的材料和制品；

    6 保冷材料應選擇熱導率小、吸濕率低、吸水率小、密度小、耐低溫性能好、易于施工、造價低、綜合經濟效益高的材料；優先選用閉孔型材料和對異形部位保冷簡便的材料；

    7 經綜合經濟比較合適時，可以選用復合絕熱材料。

11.1.4 設備和管道的保溫層厚度應按現行國家標準《設備及管道絕熱設計導則》GB／T 8175中經濟厚度方法計算確定，亦可按本規范附錄K選用。必要時也可按允許表面熱損失法或允許介質溫降法計算確定。



11.1.5 設備與管道的保冷層厚度應按下列原則計算確定：

    1 供冷或冷熱共用時，應按現行國家標準《設備及管道絕熱設計導則》GB／T 8175中經濟厚度和防止表面結露的保冷層厚度方法計算，并取厚值，或按本規范附錄K選用；

    2 冷凝水管應按《設備及管道絕熱設計導則》GB／T 8175中防止表面結露保冷厚度方法計算確定，或按本規范附錄K選用。

11.1.6 當選擇復合型風管時，復合型風管絕熱材料的熱阻應符合附錄K中相關要求。

11.1.7 設備與管道的絕熱設計應符合下列要求：

    1 管道和支架之間，管道穿墻、穿樓板處應采取防止“熱橋”或“冷橋”的措施；

    2 保冷層的外表面不得產生凝結水；

    3 采用非閉孔材料保溫時，外表面應設保護層；采用非閉孔材料保冷時，外表面應設隔汽層和保護層。



11.2.1 設備、管道及其配套的部、配件的材料應根據接觸介質的性質、濃度和使用環境等條件，結合材料的耐腐蝕特性、使用部位的重要性及經濟性等因素確定。

11.2.2 除有色金屬、不銹鋼管、不銹鋼板、鍍鋅鋼管、鍍鋅鋼板和鋁板外，金屬設備與管道的外表面防腐，宜采用涂漆。涂層類別應能耐受環境大氣的腐蝕。

11.2.3 涂層的底漆與面漆應配套使用。外有絕熱層的管道應涂底漆。

11.2.4 涂漆前管道外表面的處理應符合涂層產品的相應要求。當有特殊要求時，應在設計文件中規定。

11.2.5 用于與奧氏體不銹鋼表面接觸的絕熱材料應符合現行國家標準《工業設備及管道絕熱工程施工規范》GB 50126有關氯離子含量的規定。

B.0.1 供暖室外計算溫度，可按下式確定(化為整數)：

      t_wn=0.57t_1p 0.43t_{p.min          (B.0.1)}

式中：t_wn――供暖室外計算溫度（℃）

      t_1p――累年最冷月平均溫度（℃）；

   t_p?min――累年最低日平均溫度（℃）。

B.0.2 冬季空氣調節室外計算溫度，可按下式確定(化為整數）：

      t_wk=0.30t_1p 0.70t_{p.min           (B.0.2-1)}

式中：t_wk――冬季空氣調節室外計算溫度（℃）。

夏季通風室外計算溫度，可按下式確定（化這整數）：

      t_wf=0.71t_1p 0.29t_{max             (B.0.2-2)}

式中：t_wk――冬季空氣調節室外計算溫度（℃）。

夏季通風室外計算溫度，可按下式確定（化這整數）：

式中：t_wp――夏季空氣調節室外計算干球溫度（℃）。

B.0.3 夏季空氣調節室外計算干球溫度，可按下式確定：

      t_wp=0.71t_rp 0.29t_max           （B.0.3）

式中：t_wp――夏季空氣調節室外計算干球溫度（℃）。

B.0.4 夏季空氣調節室外計算濕球溫度，可按下列公式確定：

      t_ws=0.72t_s.rp 0.28t_{s.max         (B.0.4-1)}

 t

      t_ws=0.80t_s.rp 0.20t_s.max        (B.0.4-3)

式中：t_ws――夏季空氣調節室外計算濕球溫度（℃）；

   t_s?rp――與累年最熱月平均溫度和平均相對濕度相對應的濕球溫度（℃），可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得；

   t_s?max――與累年極端最高溫度和最熱月平均相對濕度相對應的濕球溫度（℃），可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得。

注：式（B.0.4-1）適用于北部地區；式（B.0.4-2）適用于中部地區，式（B.0.4-3）適用于南部地區。

B.0.5 夏季空氣調節室外計算日平均溫度，可按下式確定：

      t_wp=0.80t_rp 0.20t_{max              (B.0.4-3)}

式中：t_wp――夏季空氣調節室外計算日平均溫度（℃）。









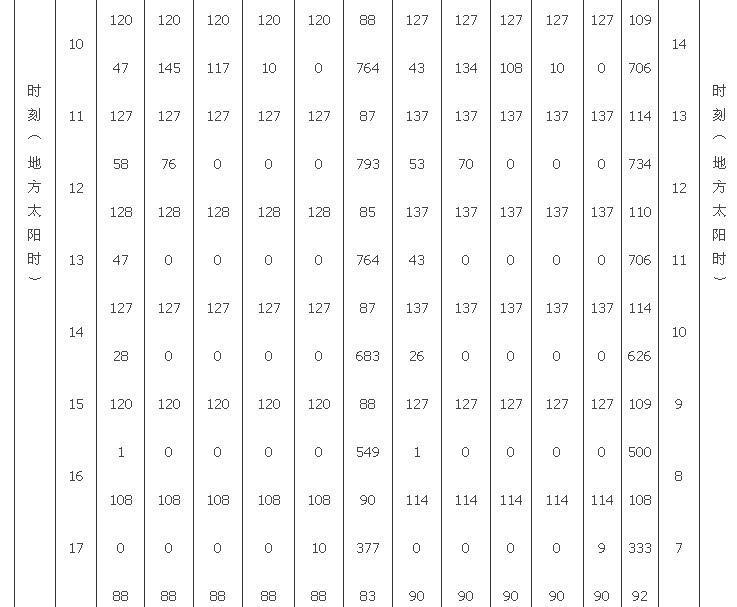

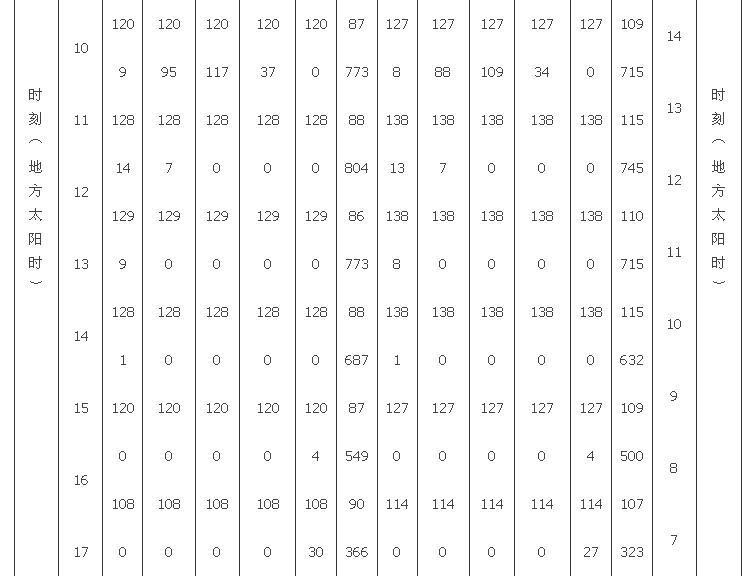

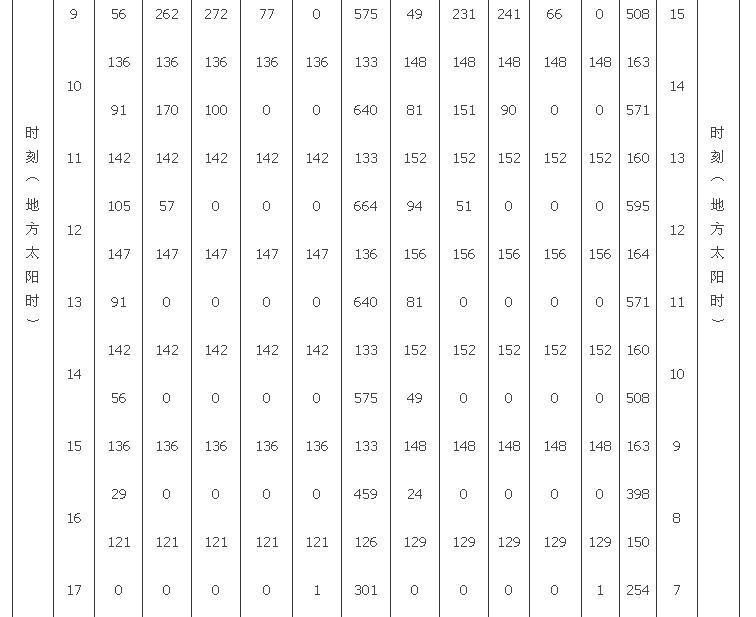

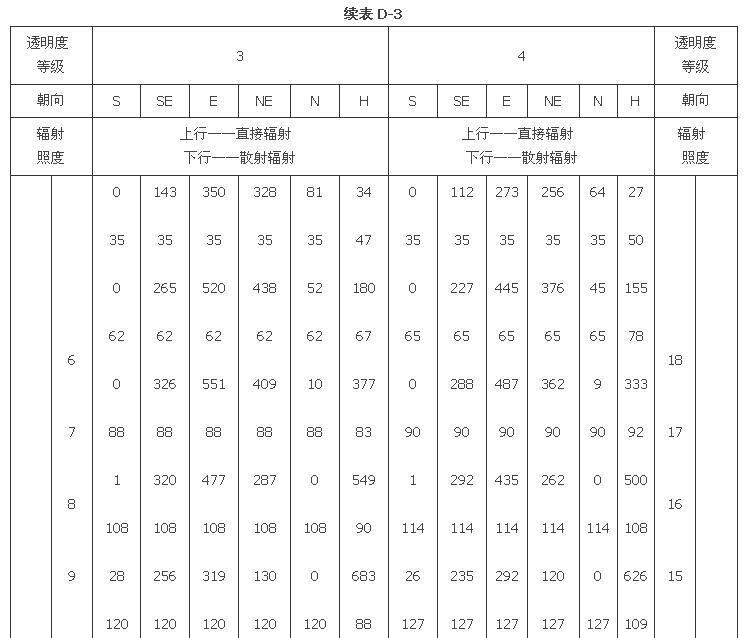

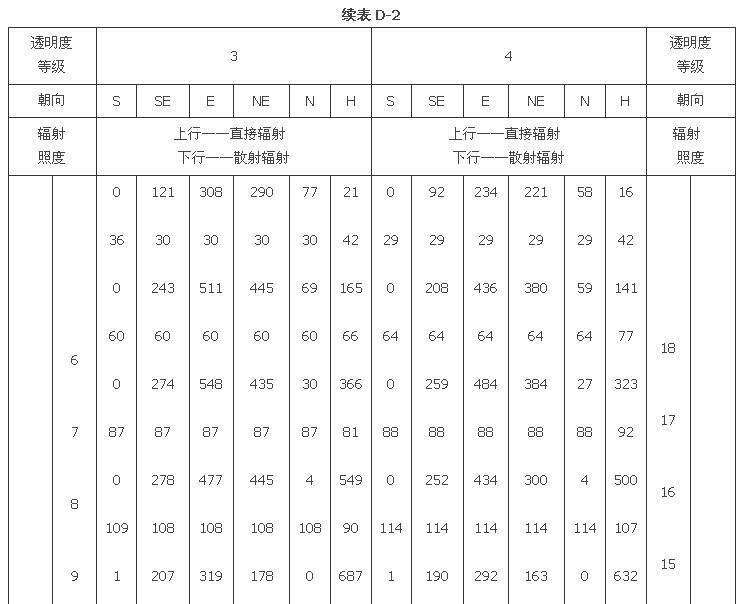

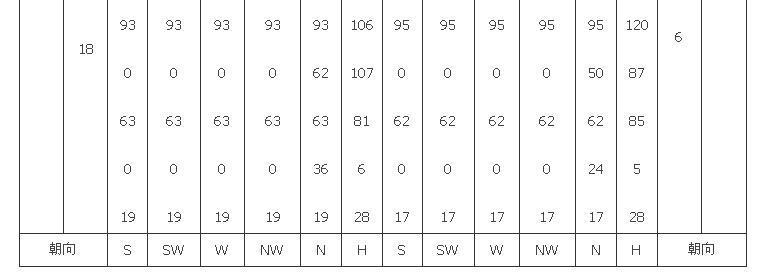

F.0.1 多層和高層建筑，加熱由門窗縫隙滲入室內的冷空氣的耗熱量，可按下式計算：

式中：Q――由門窗縫隙滲入室內的冷空氣的耗熱量（W)；

           c_p――空氣的定壓比熱容c_p=1.01kJ/(kg/m³）

           L――滲透冷空氣量（m³/h），按本規范第F.0.2條確定；

           t_n――供暖室內設計溫度（℃），按本規范第3.0.1條確定；

           t_wn――供暖室外計算溫度（℃），按本規范第4.1.2條確定；

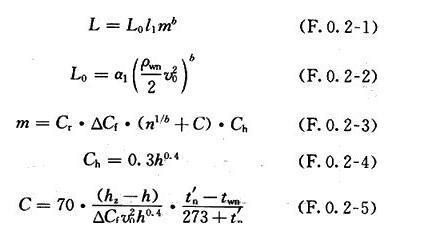

F.0.2 滲透冷空氣量可根據不同的朝向，按下列公式計算：

式中：Lo――在單純風壓作用下，不考慮朝向修正和建筑物內部隔斷情況下，通過每米門窗縫隙進入室內的理論滲透冷空氣量[m³/（m.h）]；

      l₁――外門窗縫隙的長度；

       m――風壓與熱壓共同作用下，考慮建筑體型、內部隔斷和空氣流通等因素后，不同朝向、不同高度的門窗冷風滲透壓差綜合修正系數；

        b――門窗縫隙滲風數，當無實測數據時，可取b=0.67；

      α₁――外門窗縫隙滲風系數[m³/（m.h.Pa^b）]，當無實測數據時，按本規范表F.0.3-1采用；

       V_O――冬季室外最多風向的平均風速，m/s，按本規范第4.1節的有關規定確定；

       C_r――熱壓系數，當無法精確計算時，按表F.0.3-2采用；

     △C_f――風壓差系數，當無實測數據時，可取0.7；

        n――單純風壓作用下，滲透冷空氣量的朝向修正系數，按本規范附錄G采用；

        C――作用于門窗上的有效熱壓差與有效風壓差之比；

       C_h――高度修正系數；

        h――計算門窗的中心線標高；

       h_z――單純熱壓作用下，建筑物中和面的標高，可取建筑物總高度的1/2；

      t'n――建筑物內形成熱壓作用的豎井計算溫度（℃）。

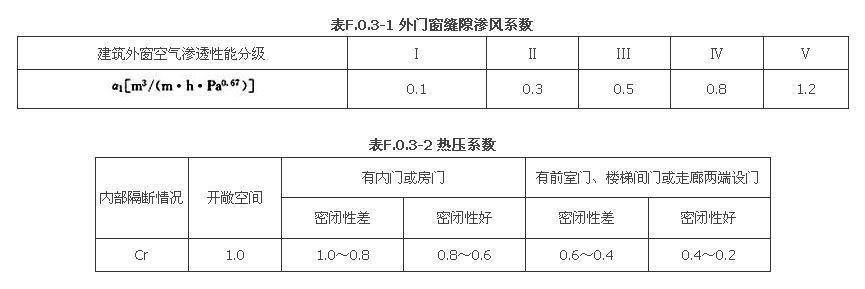

F.0.3 外門窗縫隙滲風系數、熱壓系數可按表F. 0.3-1、表F.0.3-2選取。

? 展開條文說明

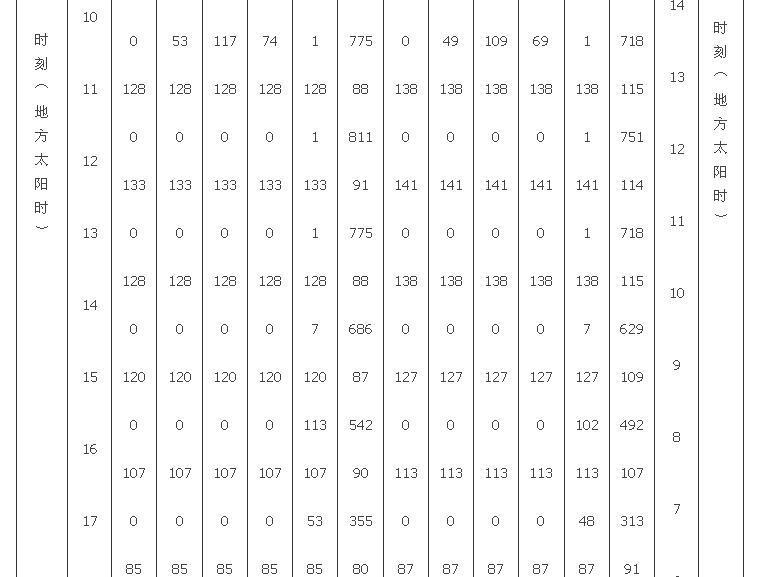

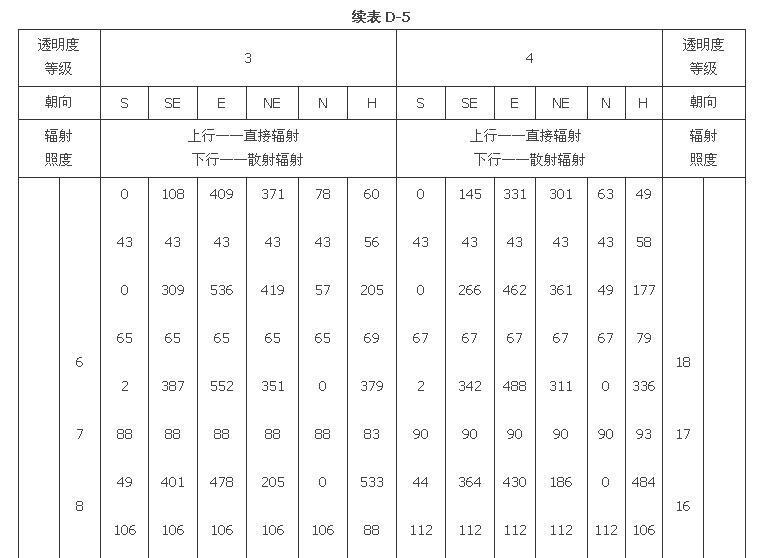

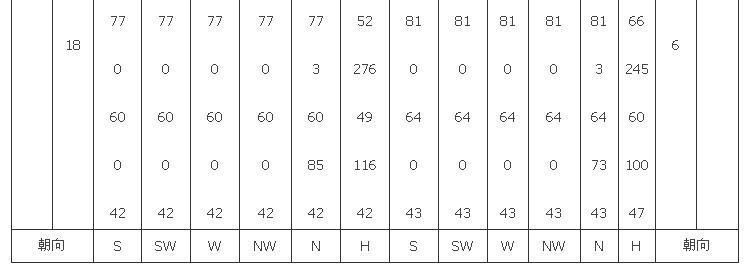

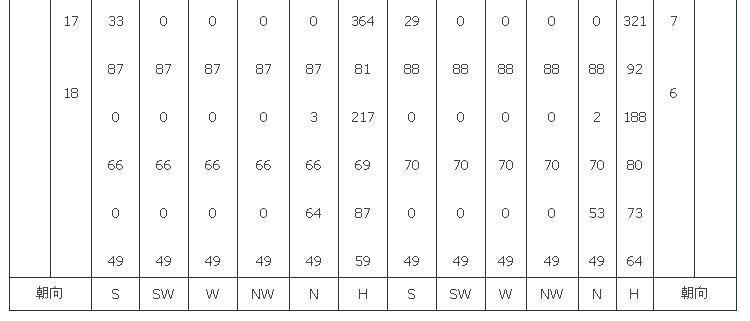

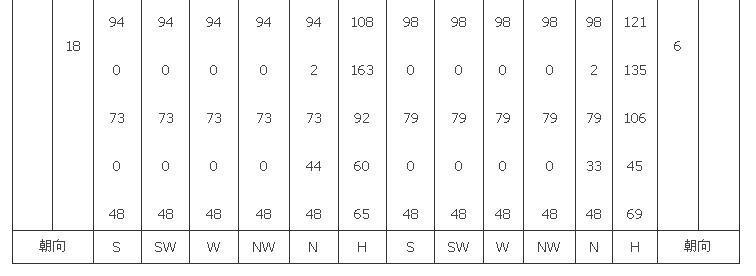

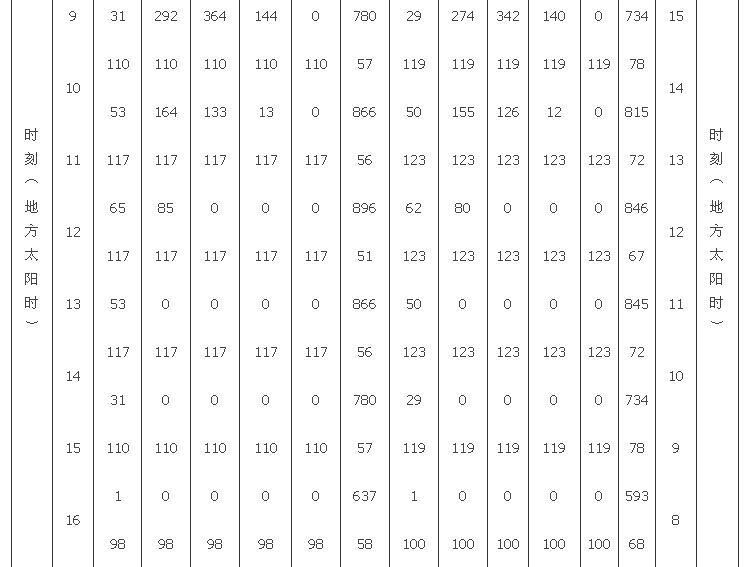

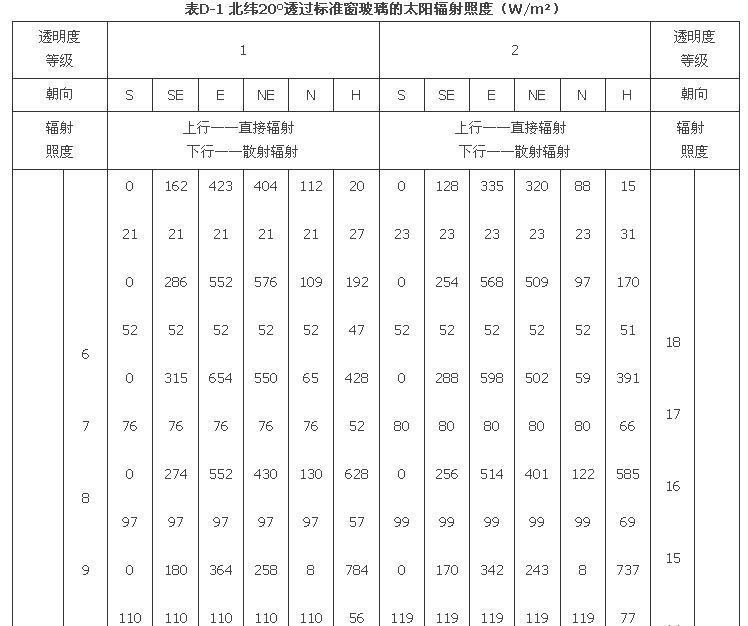

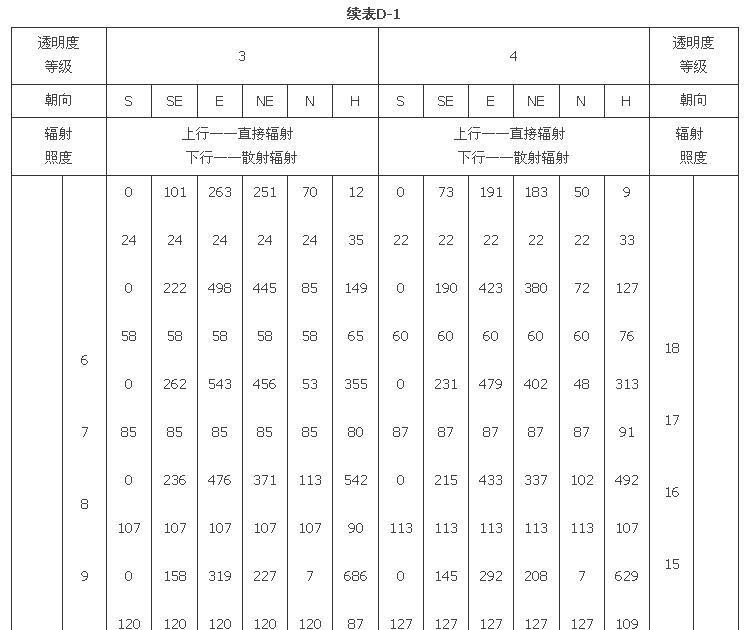

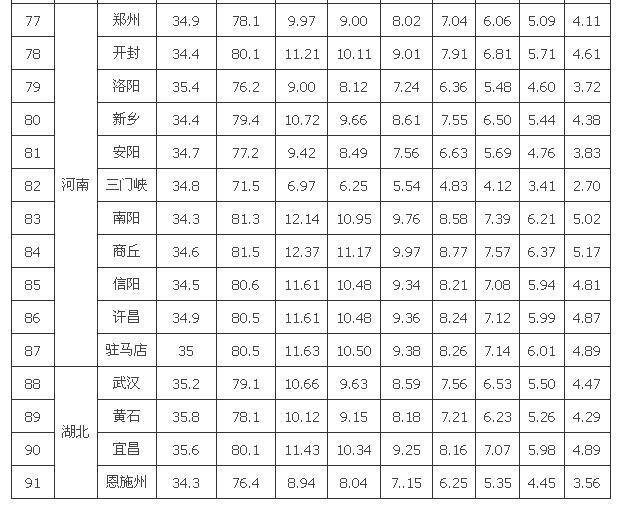

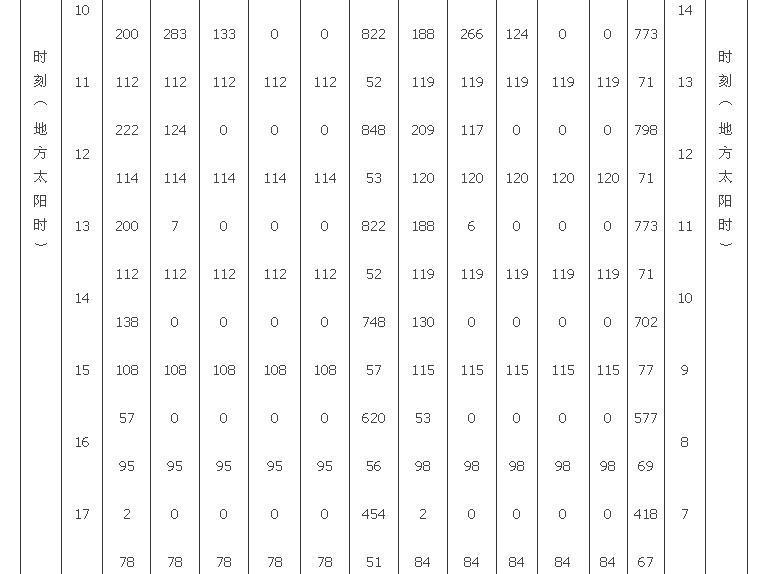

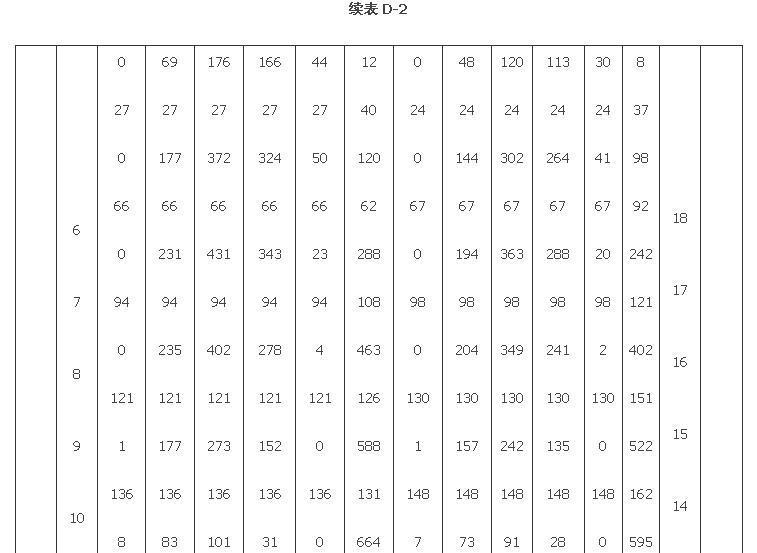

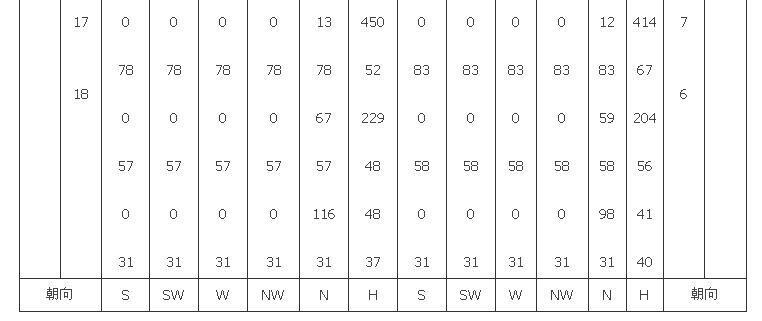

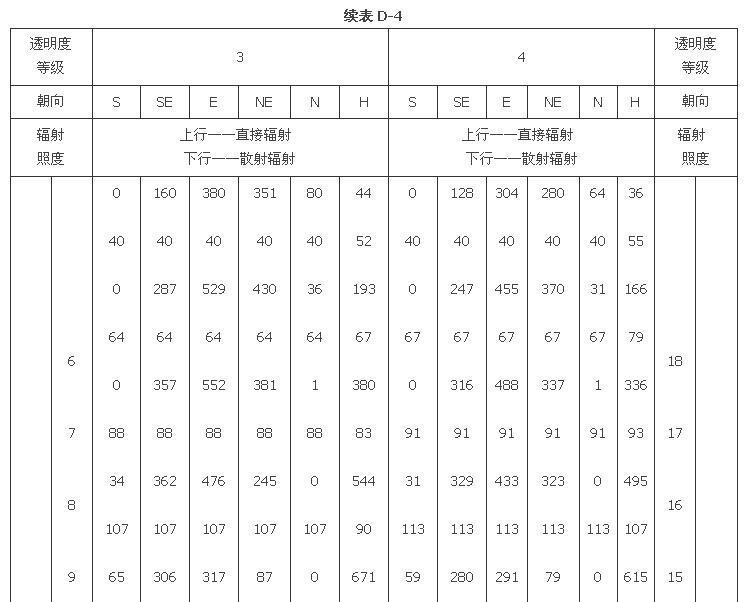

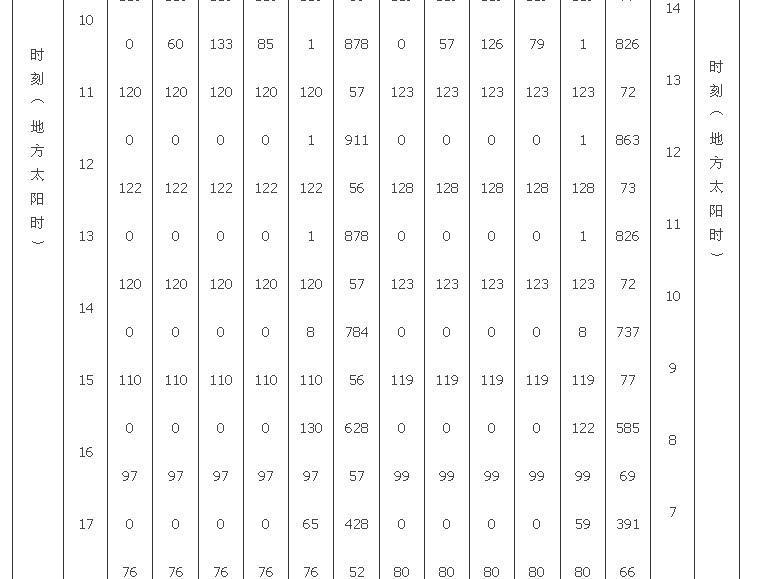

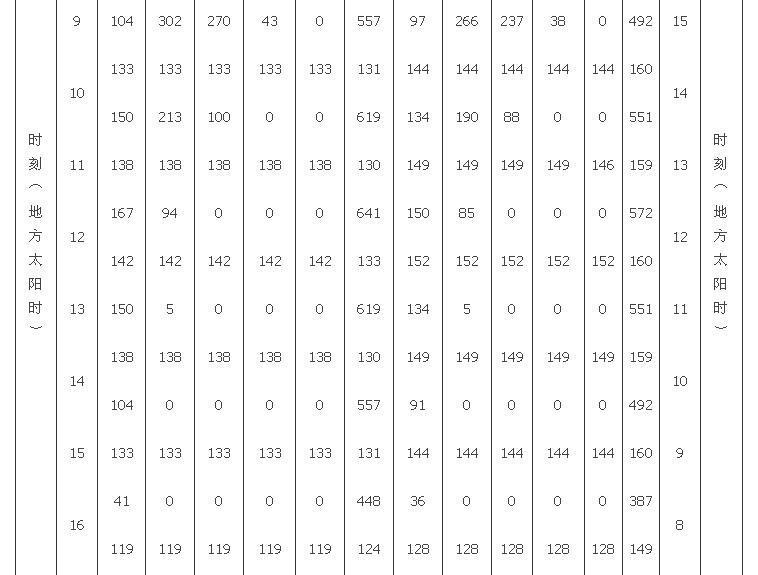

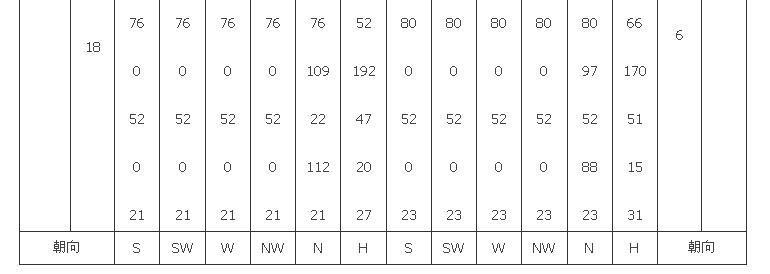

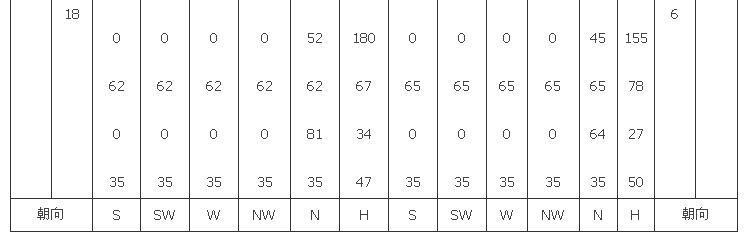

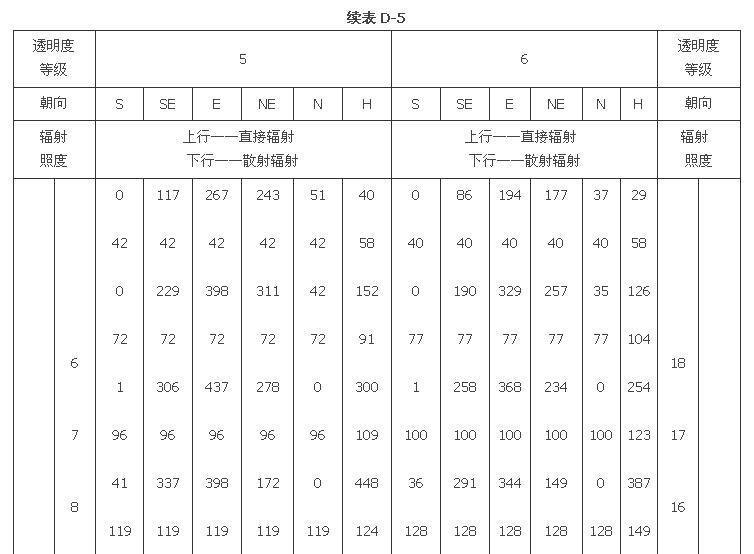

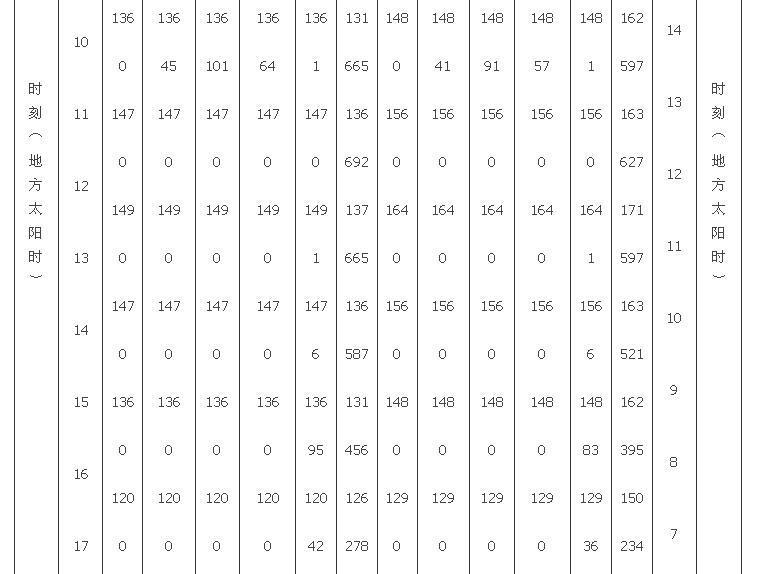

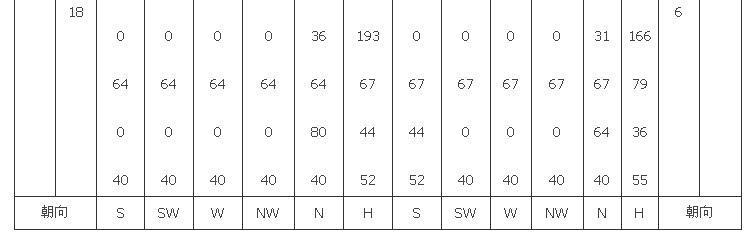

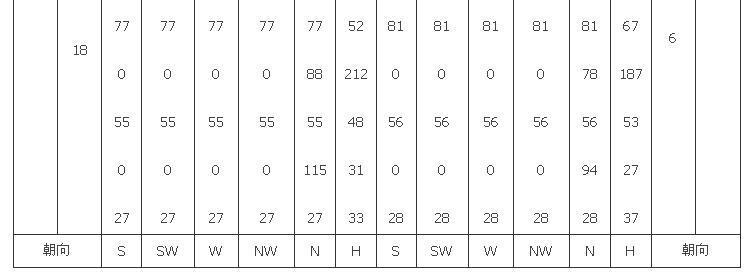

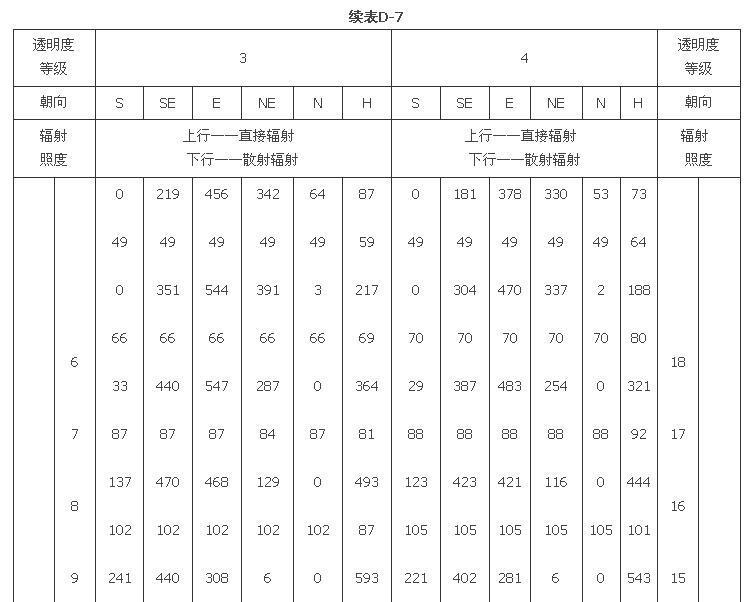

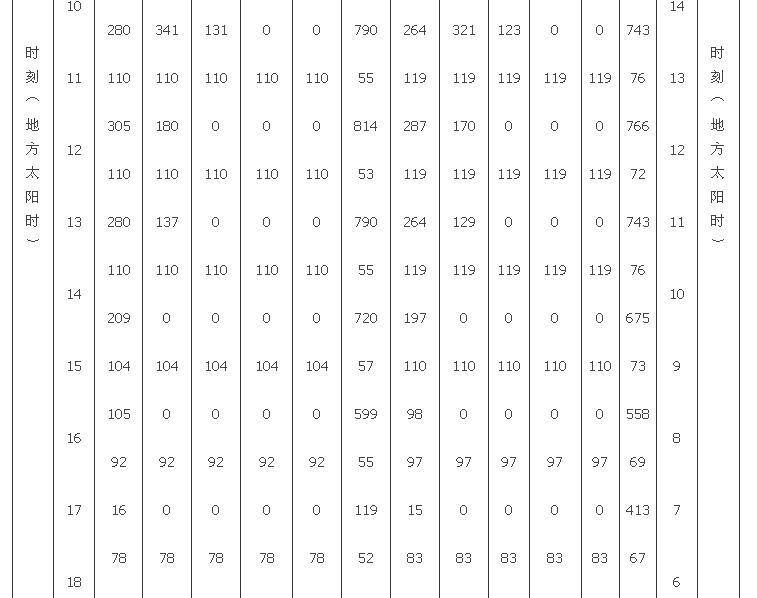

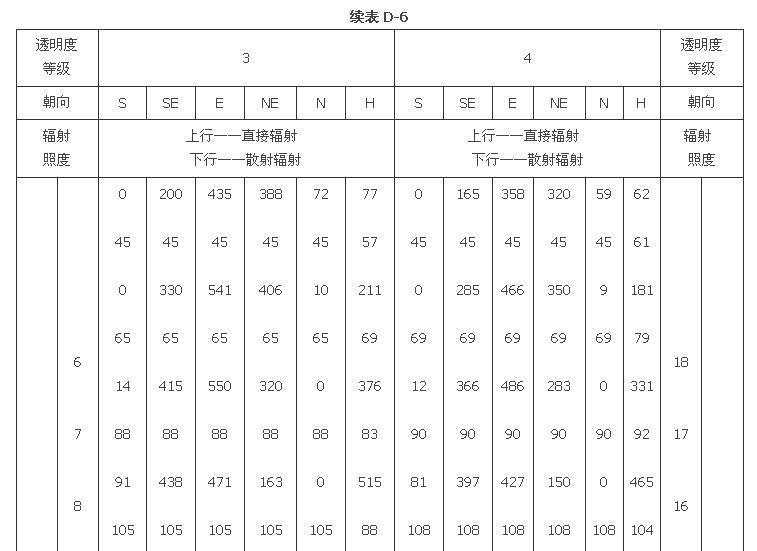

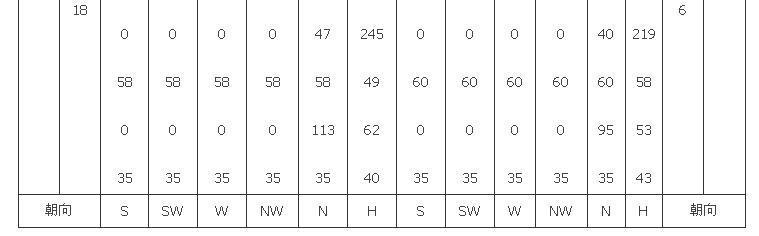

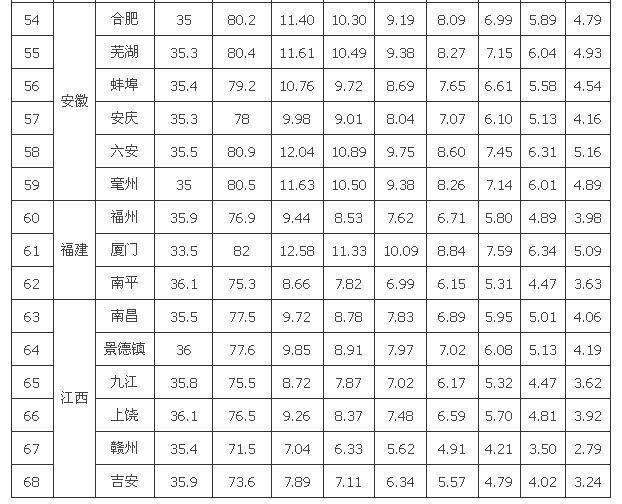

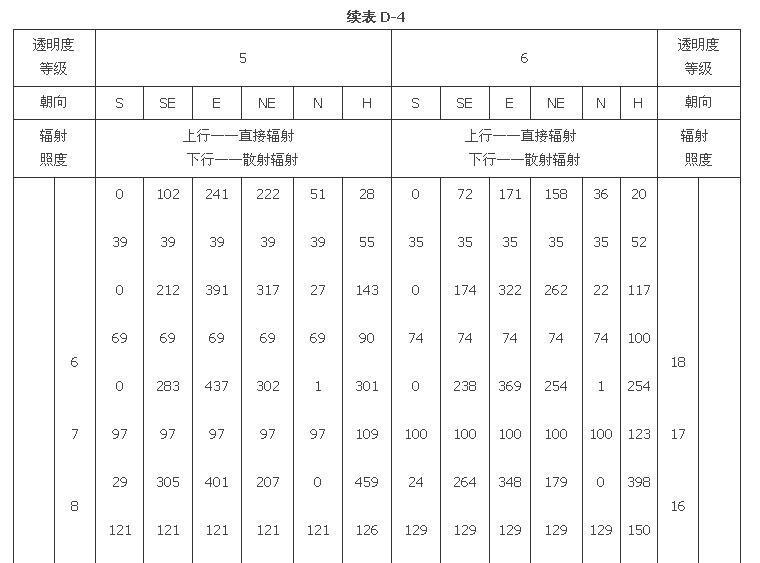

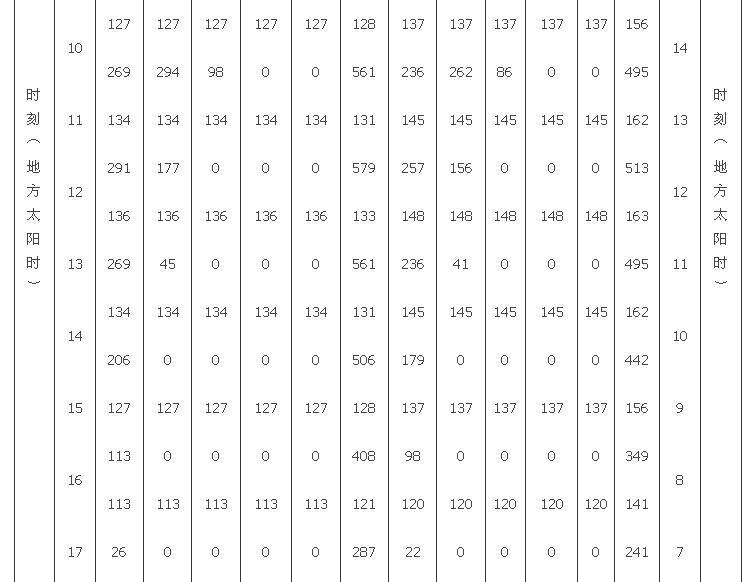

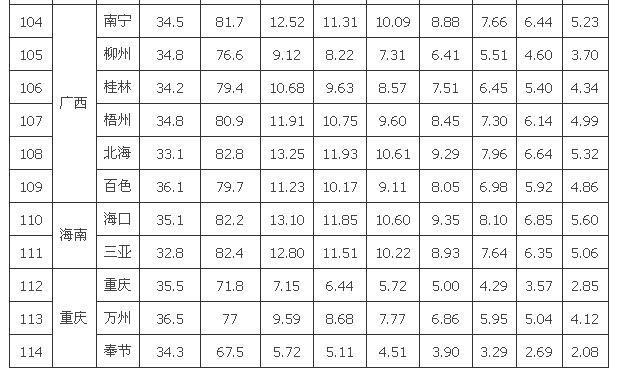

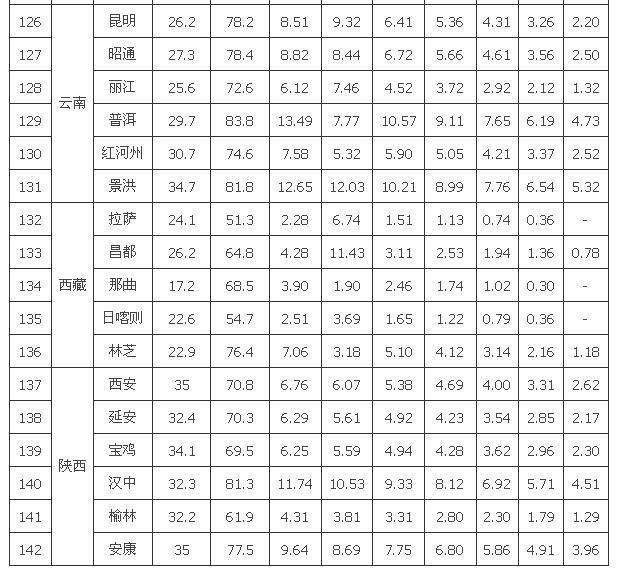

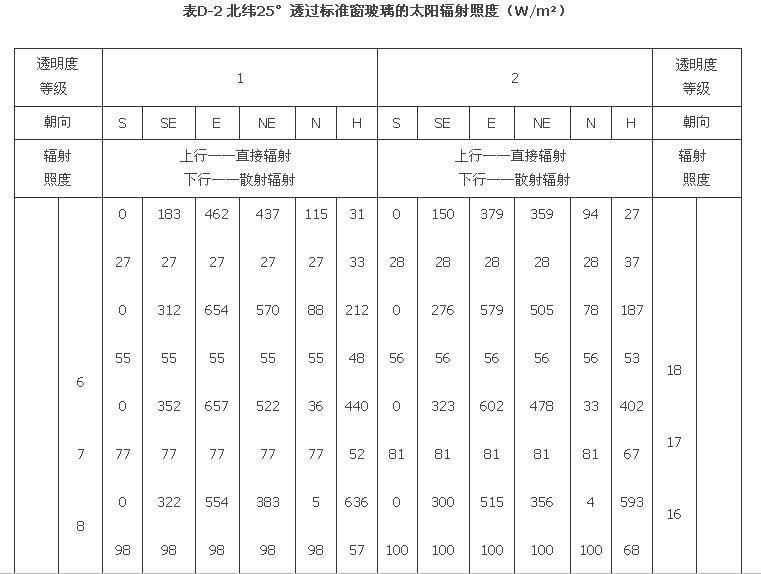

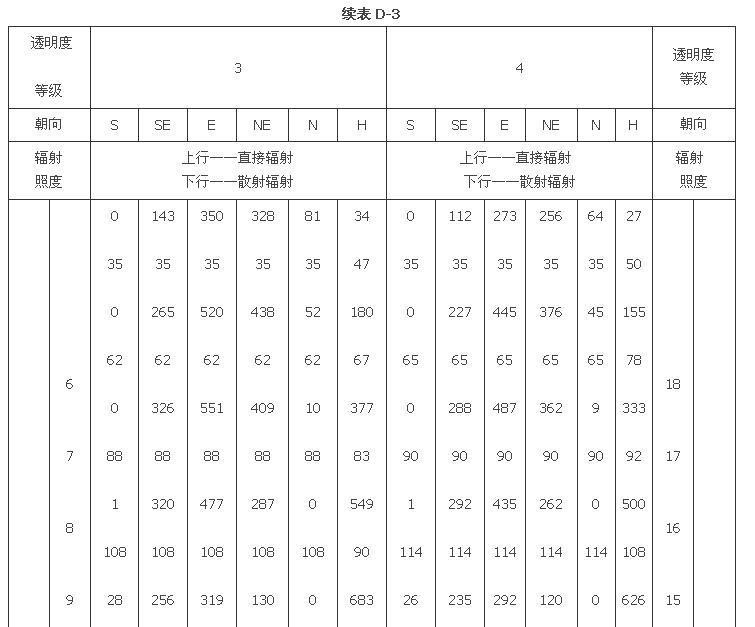

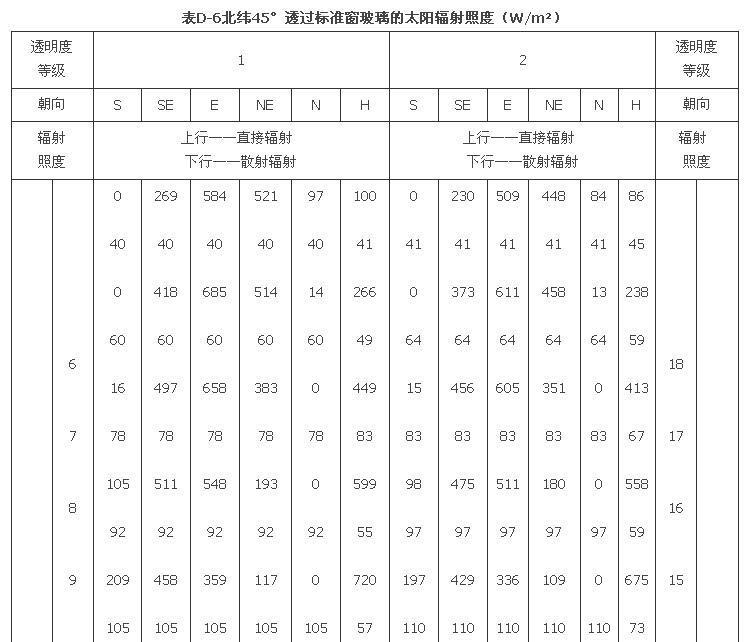

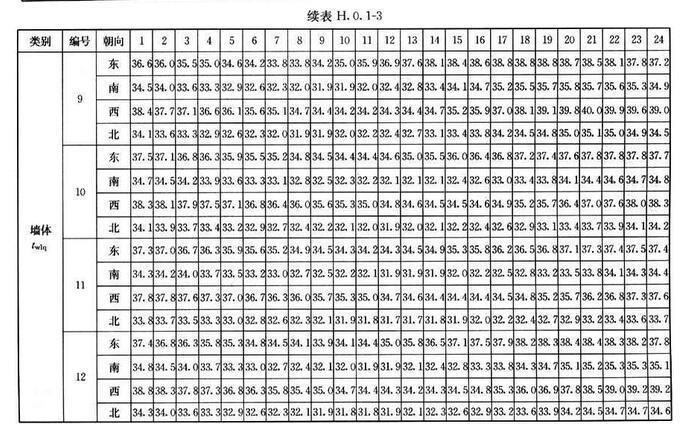

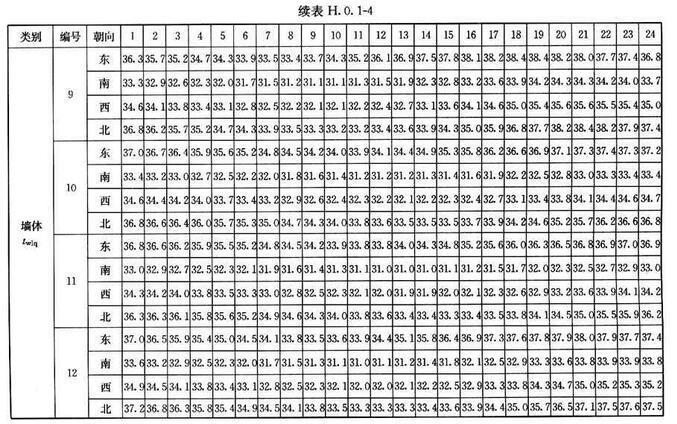

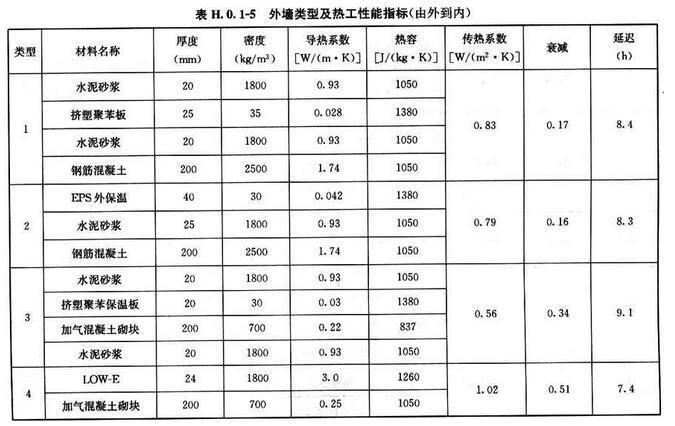

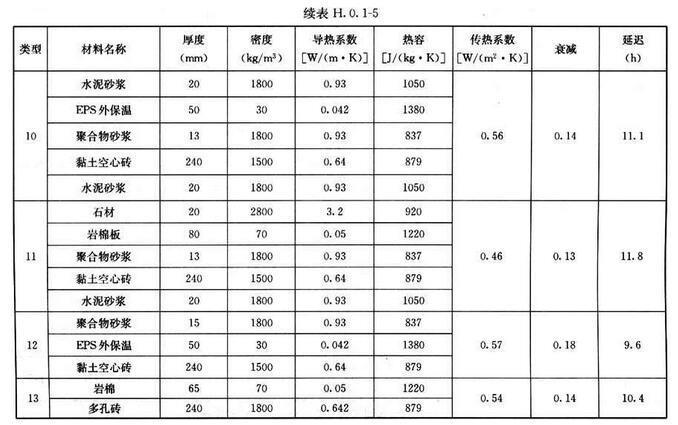

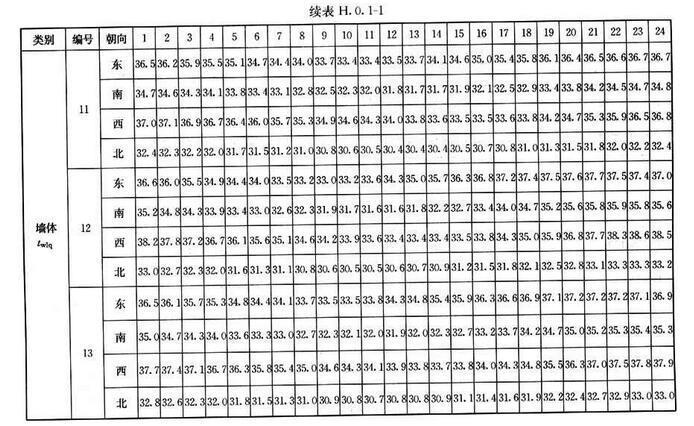

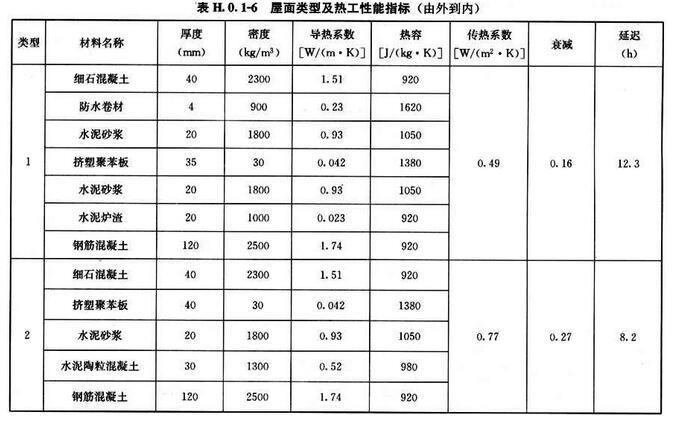

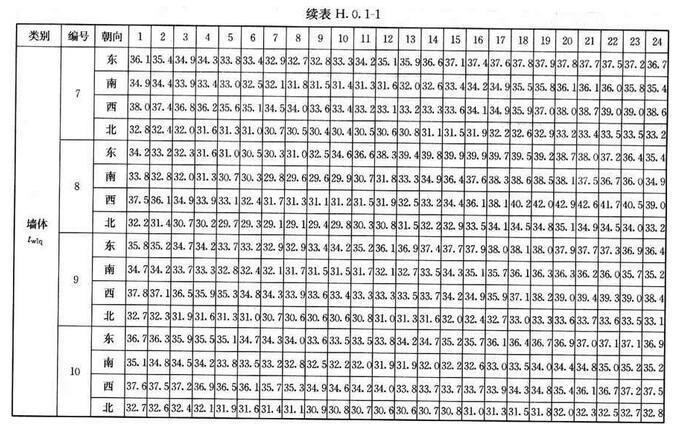

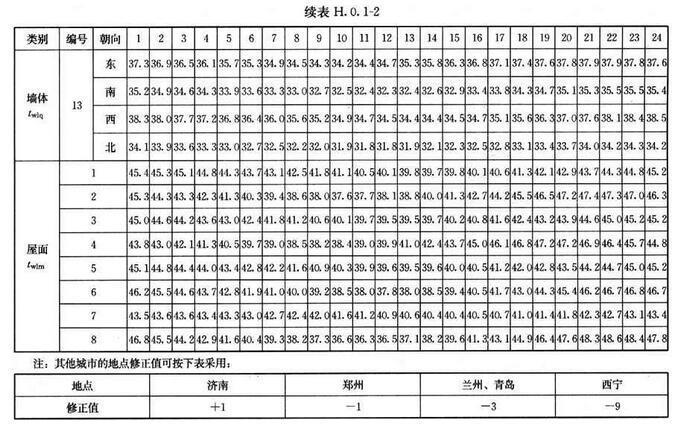

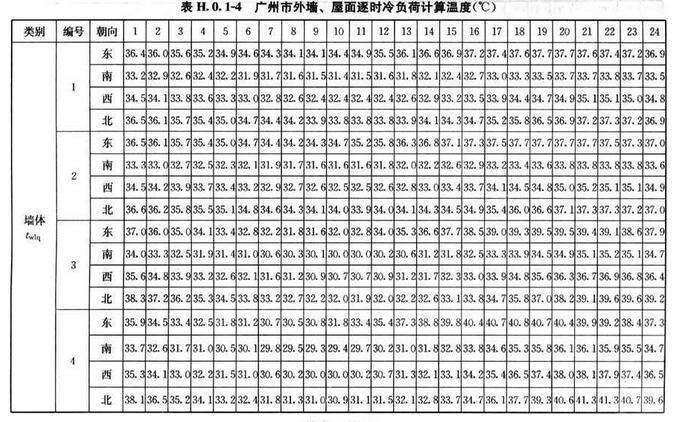

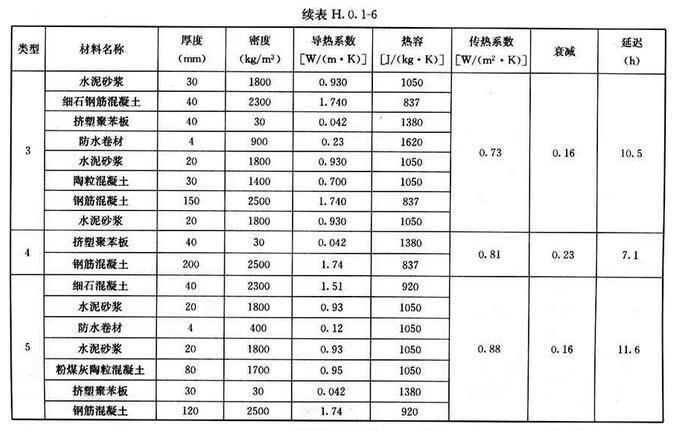

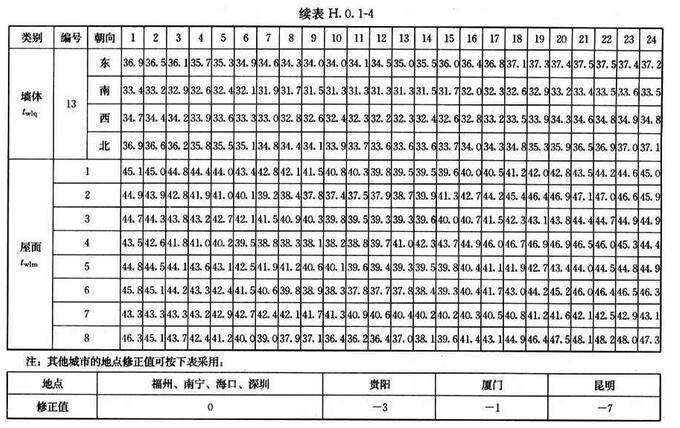

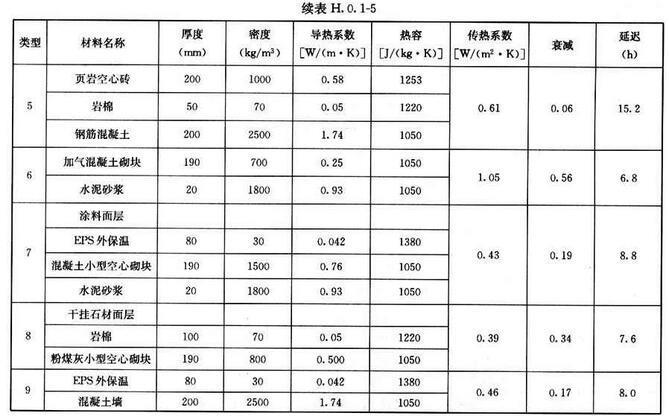

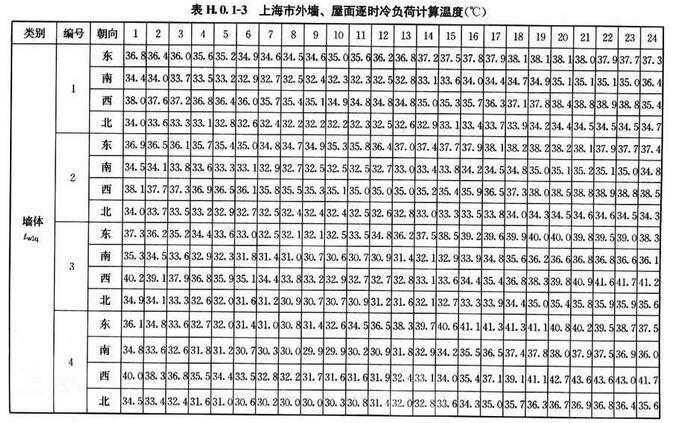

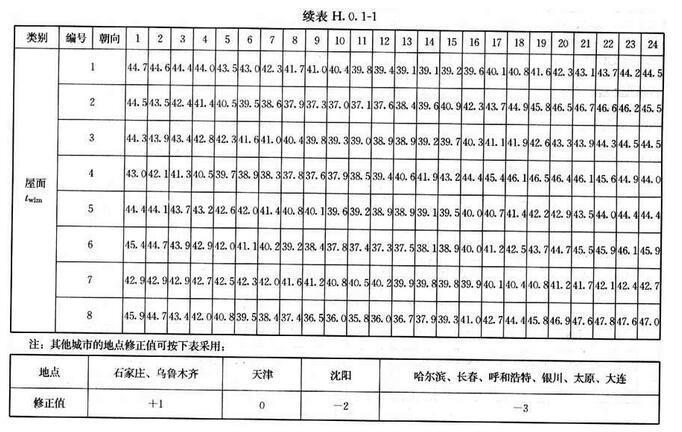

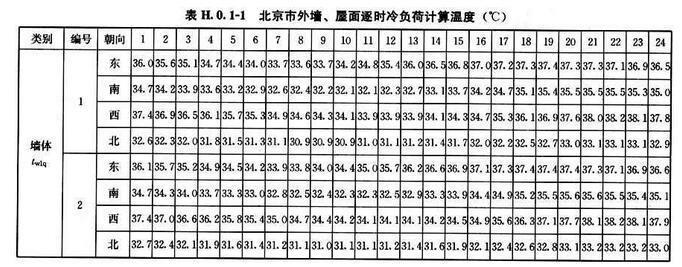

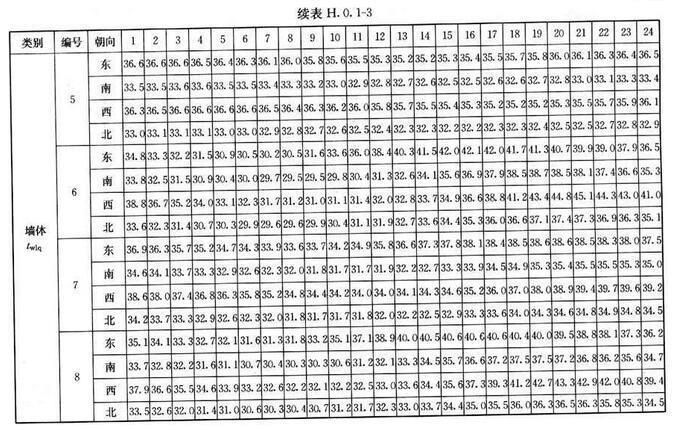

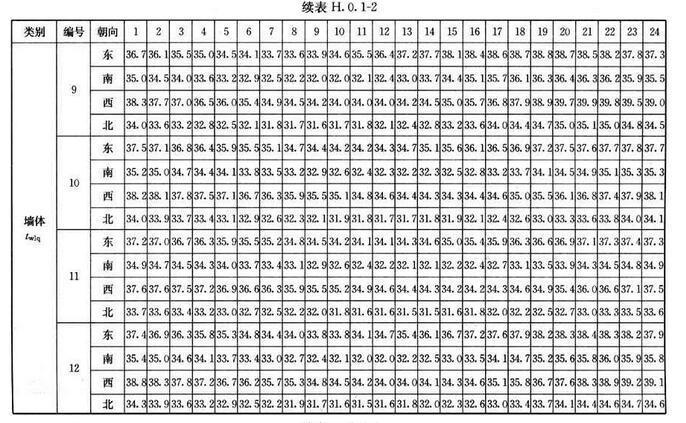

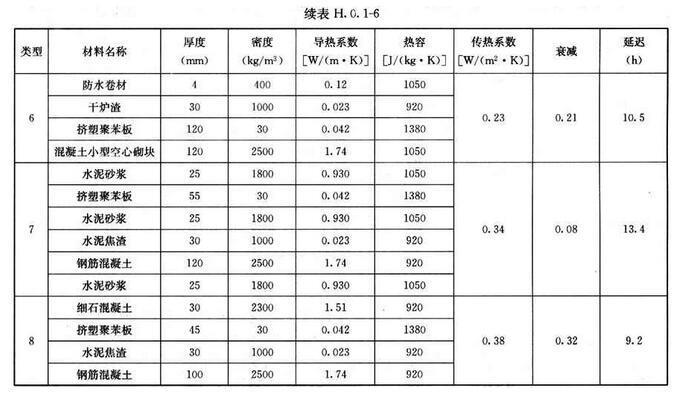

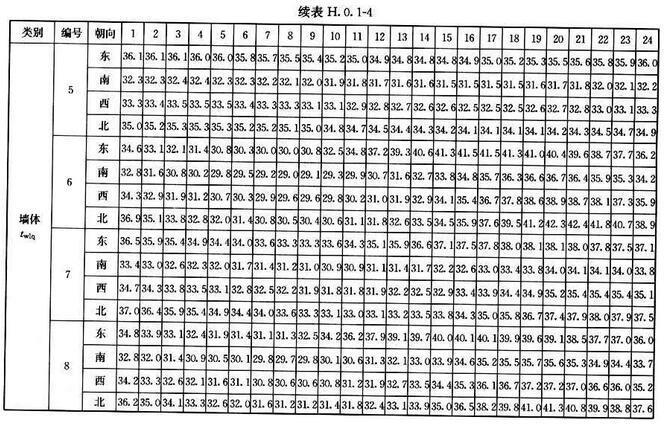

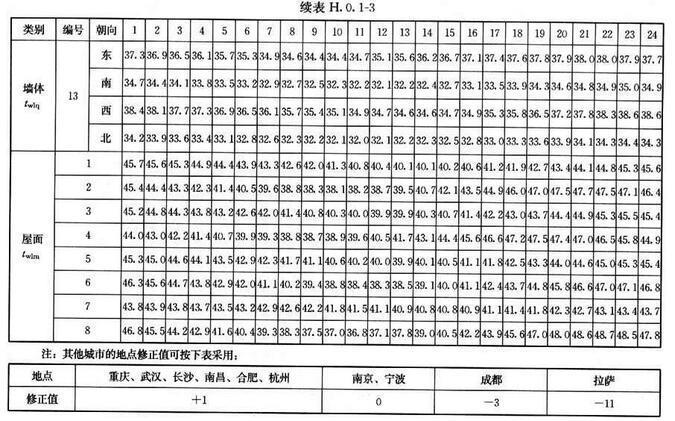

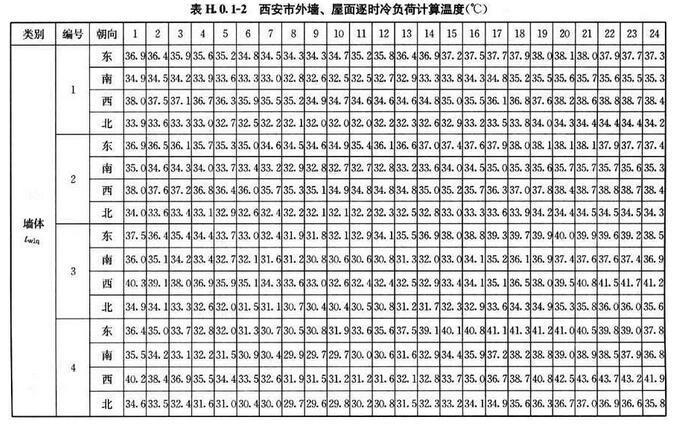

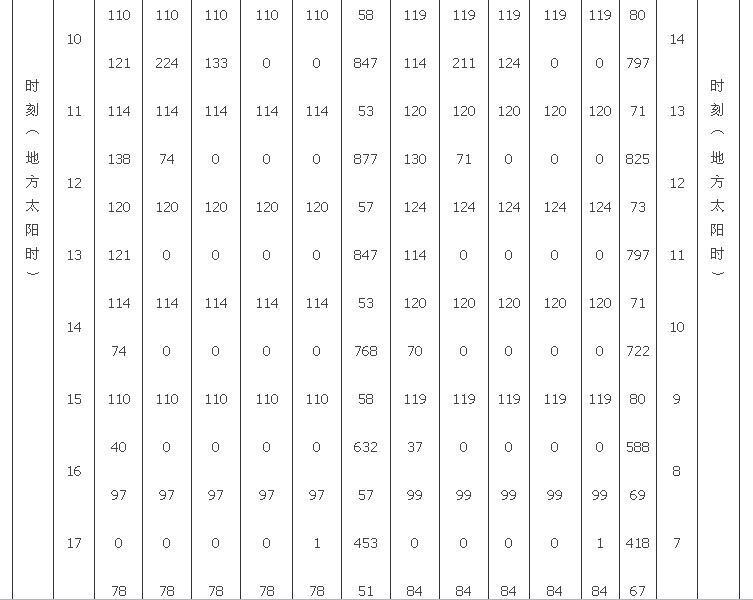

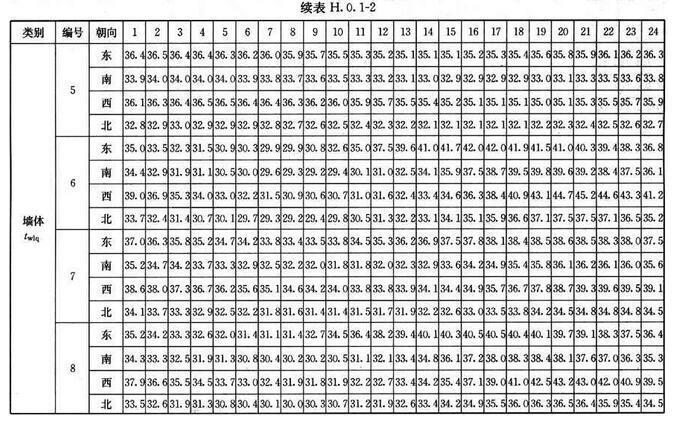

H.0.1 北京、西安、上海及廣州等代表城市外墻、屋面逐時冷負荷計算溫度t_wlq、t_wlm，可按表H.0.1-1～表H.0.1-4采用。外墻、屋面類型及熱工性能指標可按表H.0.1-5、表H.0.1-6采用。

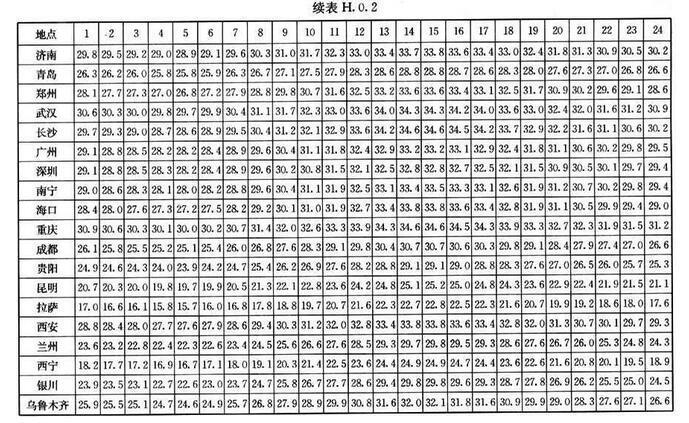

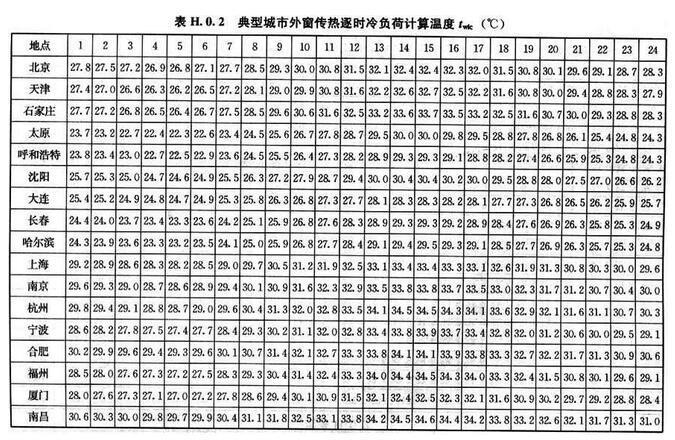

H.0.2 外窗傳熱逐時冷負荷計算溫度t_wlc，可按表H.0.2采用。

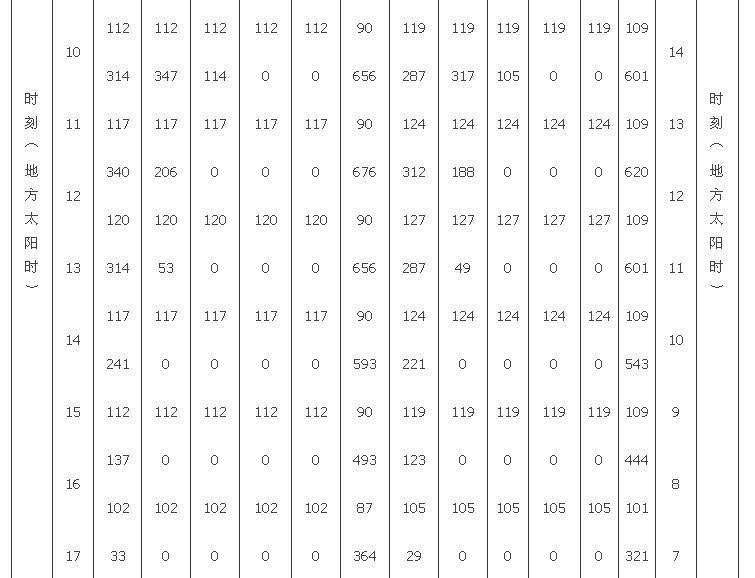

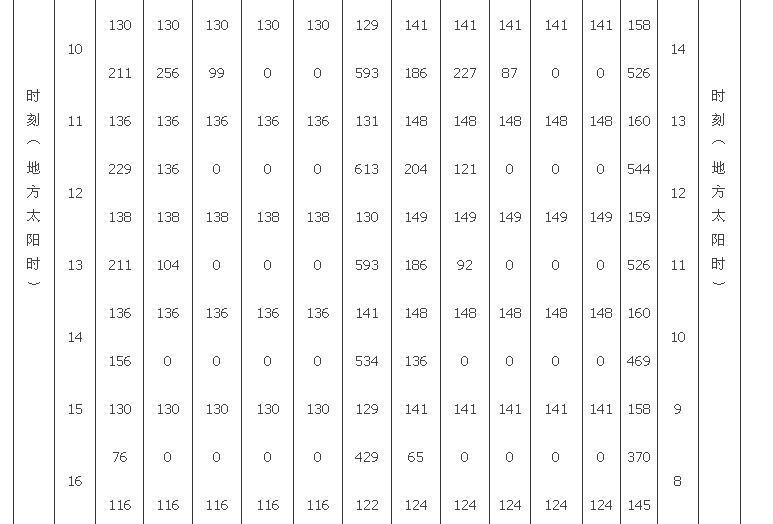

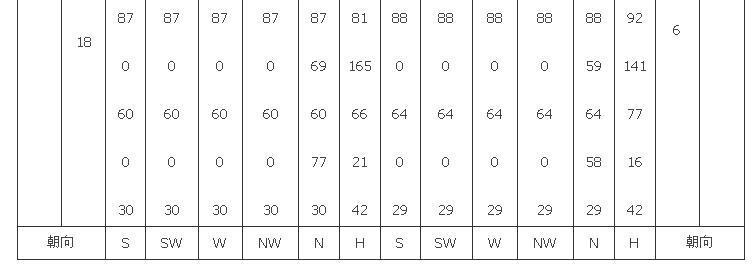

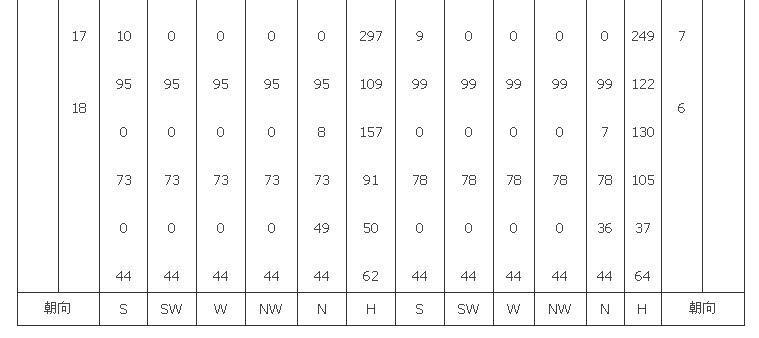

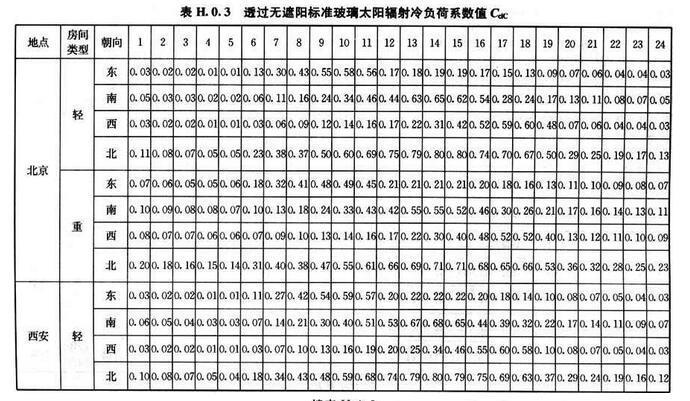

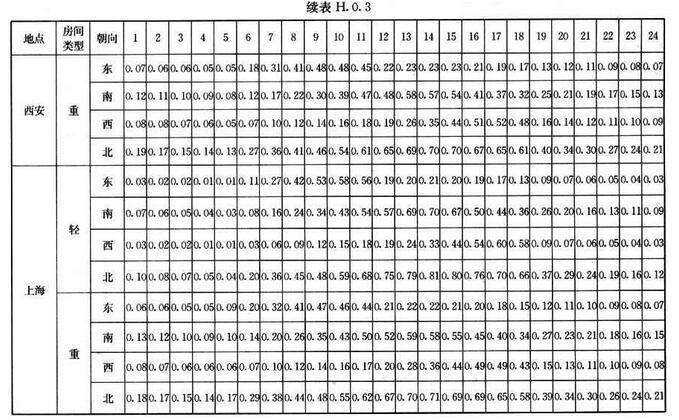

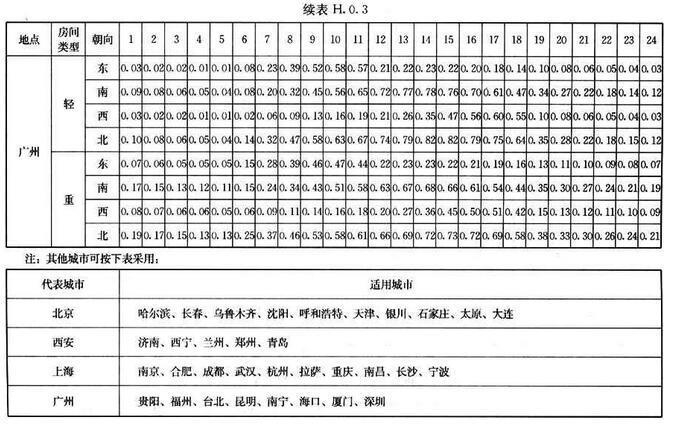

H.0.3 透過無遮陽標準玻璃太陽輻射冷負荷系數值C_clC，可按表H.0.3采用。

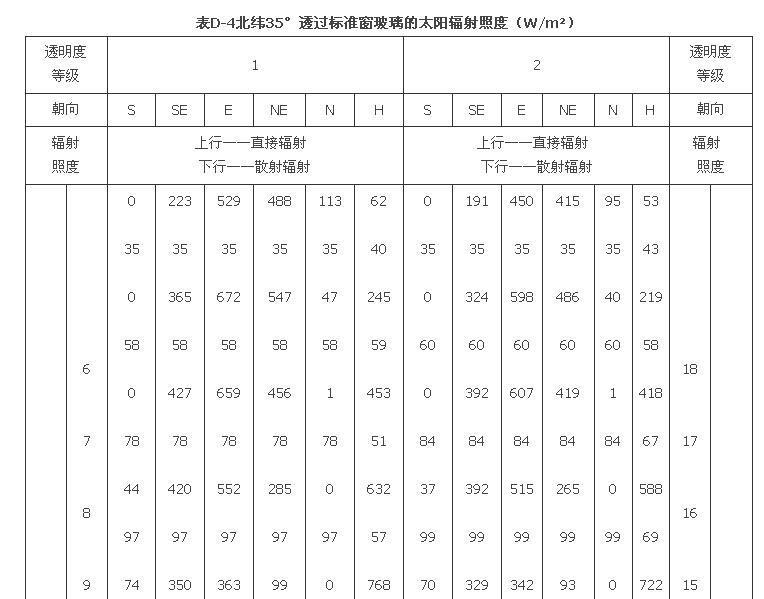

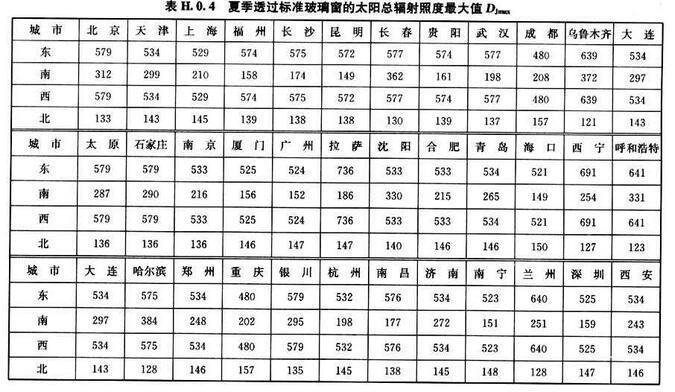

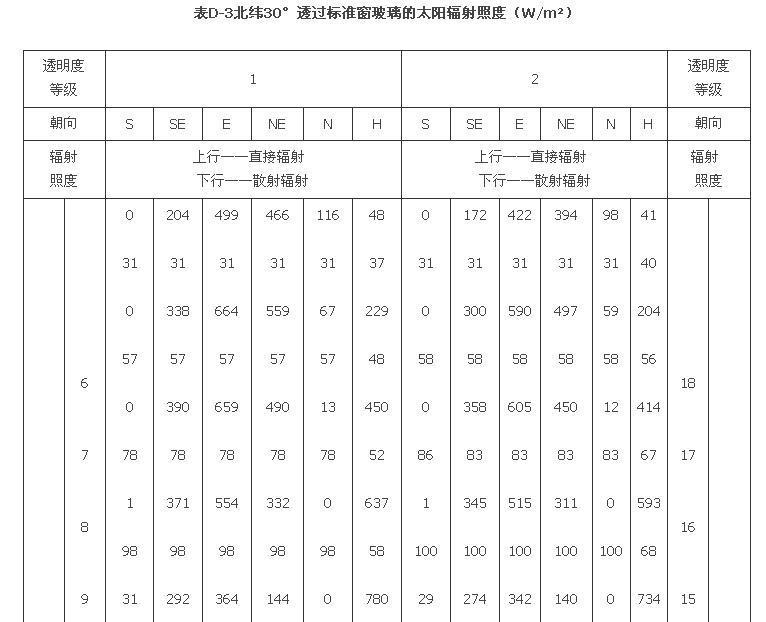

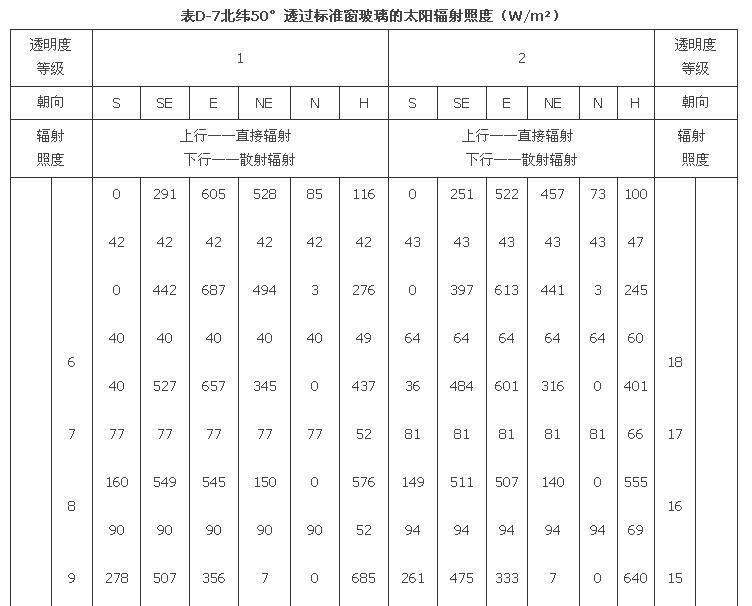

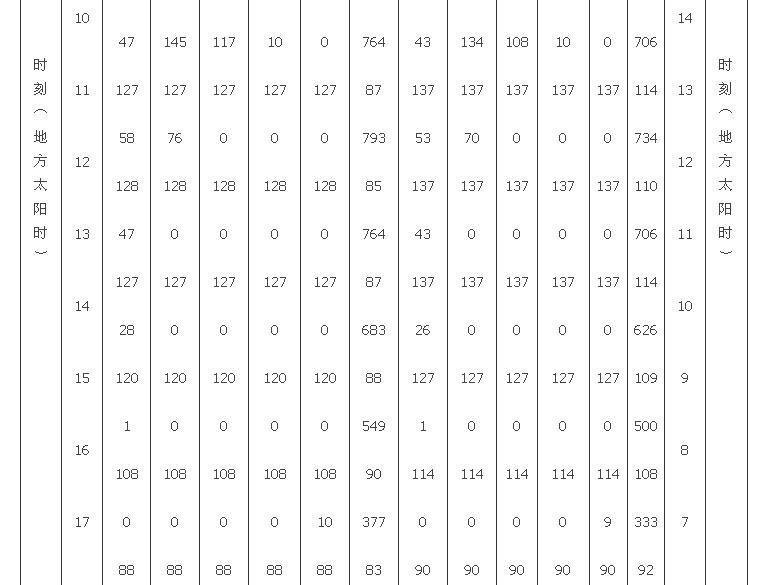

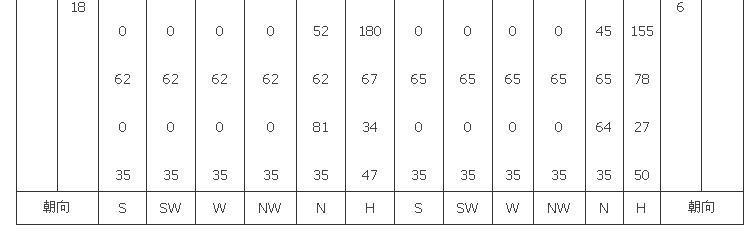

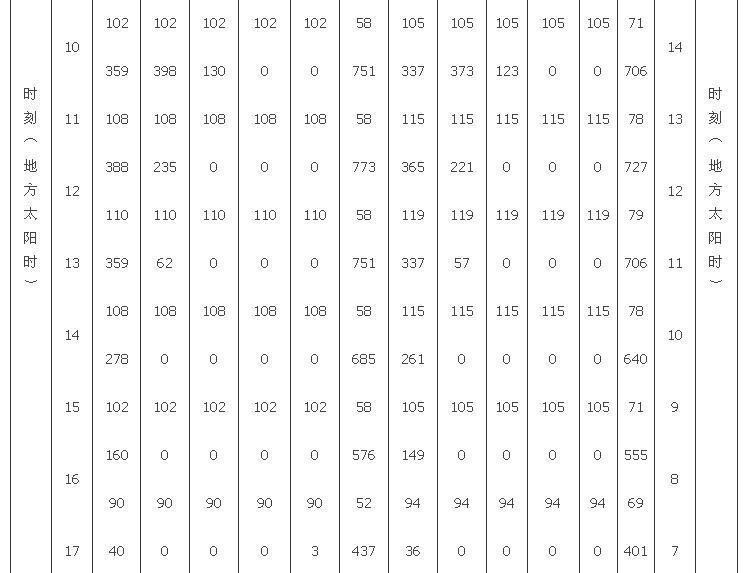

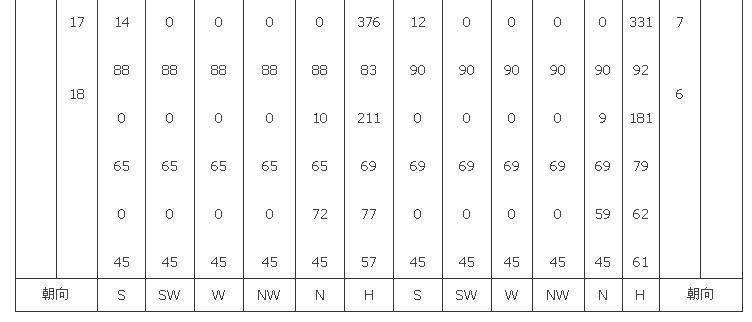

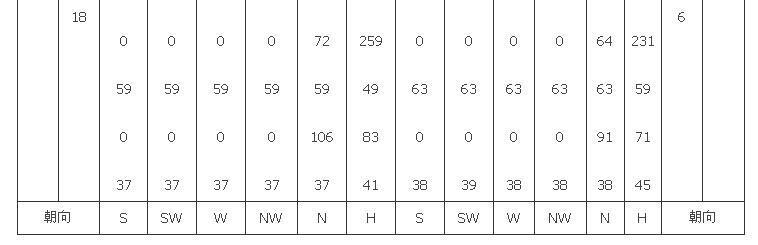

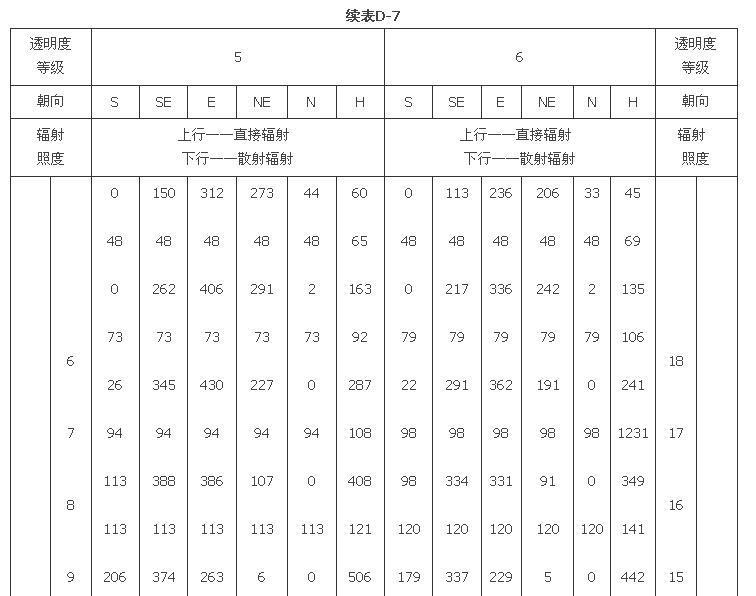

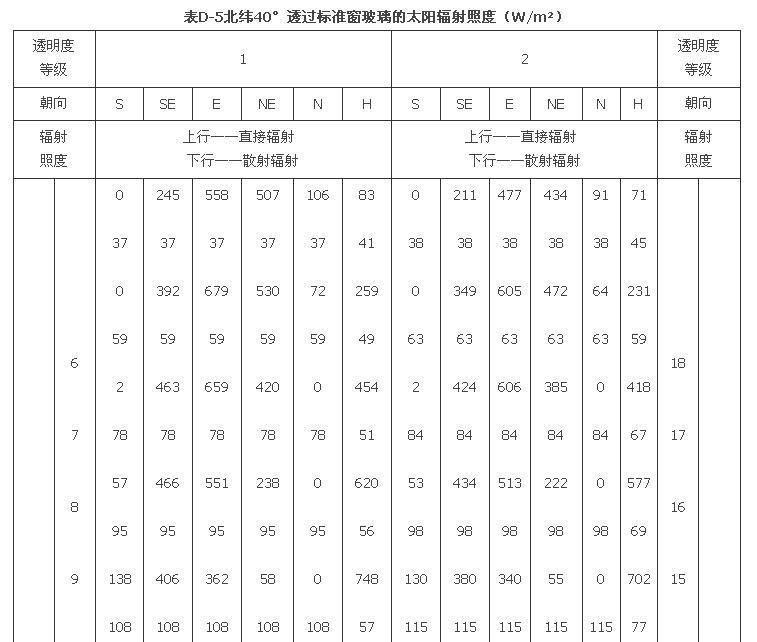

H.0.4 夏季透過標準玻璃窗的太陽總輻射照度最大值D_Jmax，可按表H.0.4采用。

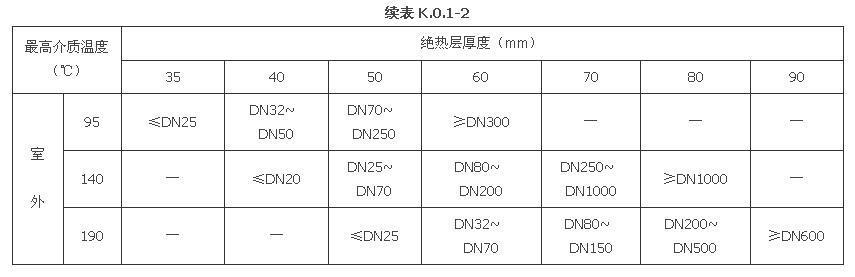

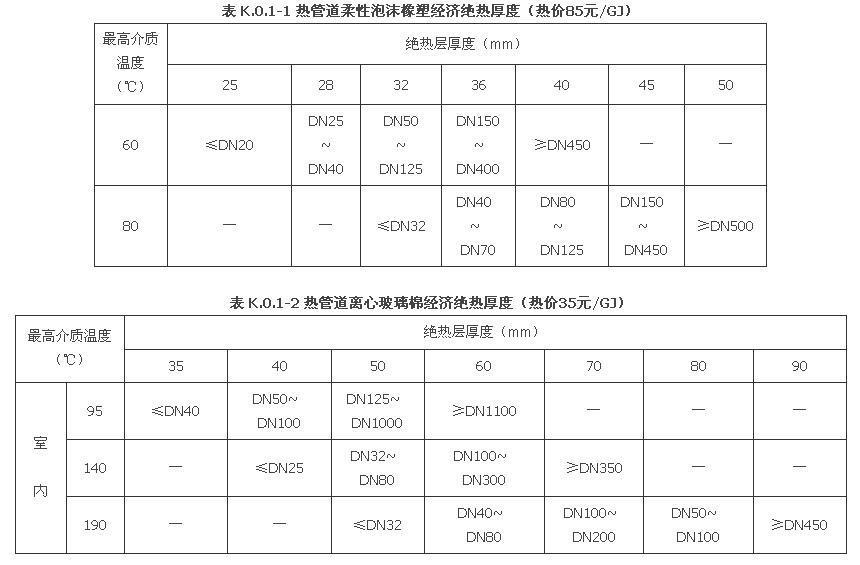

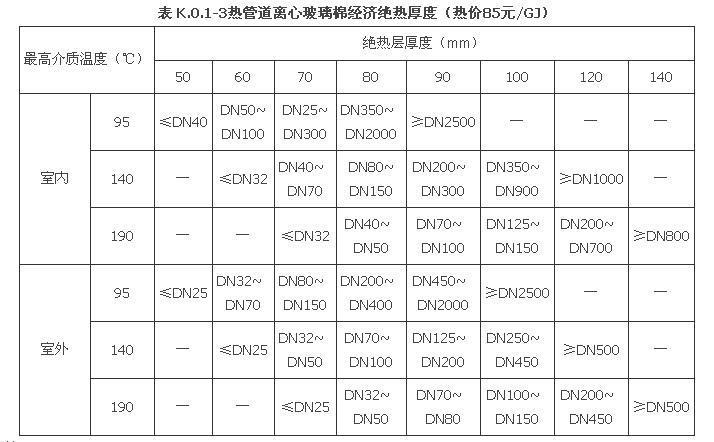

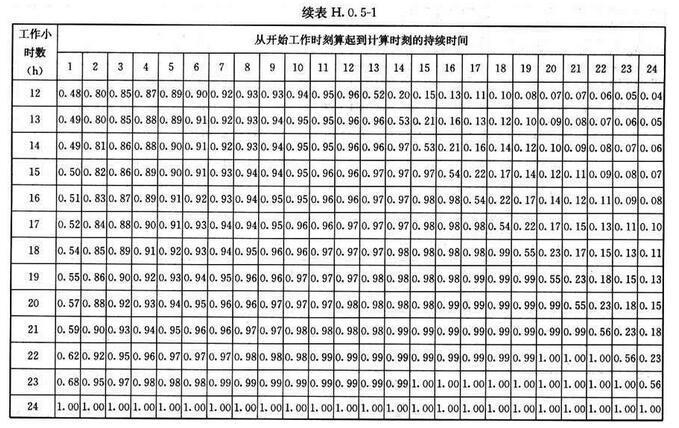

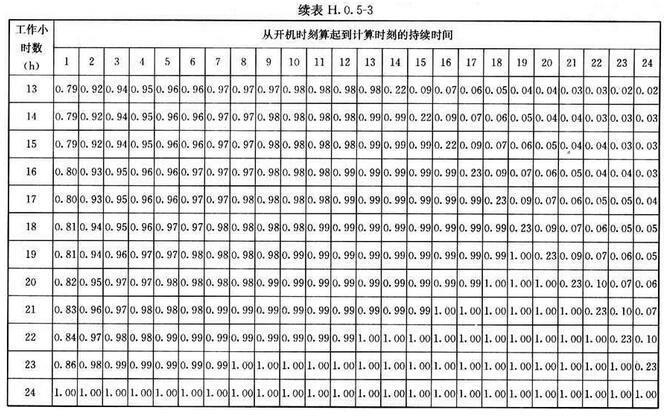

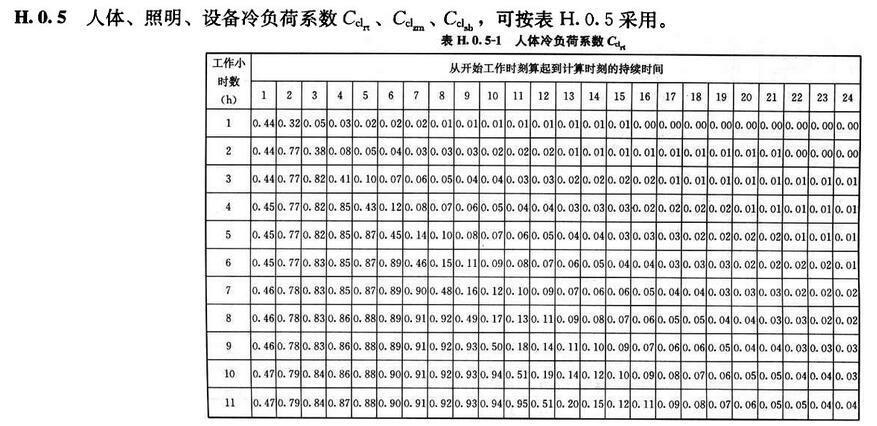

K.0.1 空調設備與管道保溫厚度可按表K．0．1-1～表K．0．1-3選用。



注：管道與設備保溫指標條件：

    1 全部按經濟厚度計算，還貸6年，利息10%，使用期按120天，2880小時。熱價35元/GJ相當于城市供熱；熱價85元/GJ相當于天然氣供熱。

    2 導熱系數λ：柔性泡沫橡塑λ=0.034 0.00013tm；離心玻璃λ=0.031 0.00017tm.

    3 適用于室內環境溫度20℃，風速0m/s；室外溫度為0℃，風速3m/s.

    4 設備保溫厚度可按最大口徑管道的保溫厚度再增加5mm。

    5 當室外溫度非0℃時，實際采用的厚度 其中δ為環境溫度0℃時的查表厚度，To為管內介質溫度（℃），Tw為實際使用期平均環境溫度（℃）。

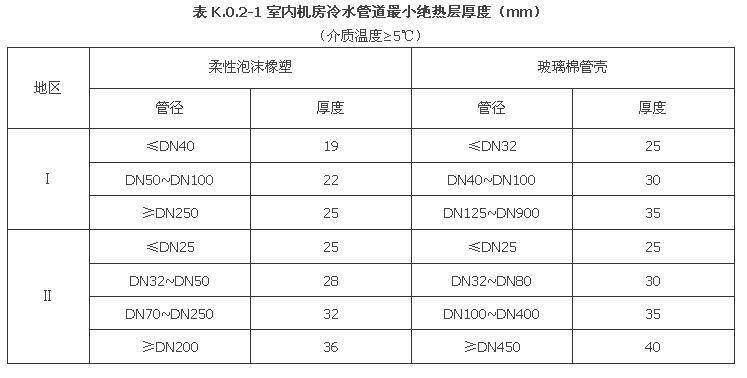

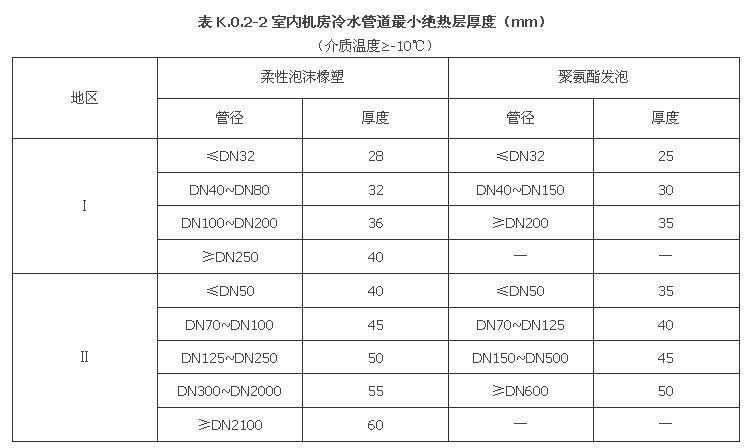

K.0.2 室內機房內空調設備與管道保冷厚度可按表K.0.2-1～表K.0.2-2中給出的厚度選用。



注：管道與設備保冷制表條件：

    1 均采用經濟厚度和防結露要求確定的絕熱層厚度。冷價按75元/GJ；還貸6年，利息10%；使用期按120天，2880小時。

    2 Ⅰ區系指較干燥地區，室內機房環境溫度不高于31℃、相對濕度不大于75%；Ⅱ區系指較潮濕地區，室內機房環境溫度不高于33℃、相對濕度不大于80%；各城市或地區可對照使用。

    3 導熱系數λ：柔性泡沫橡塑λ=0.034 0.00013tm；離心玻璃λ=0.031 0.00017tm；聚氨酯發泡λ=0.0275 0.00009tm。













  4 蓄冰設備保冷厚度應按最大口徑管道的保冷厚度再增加5mm~10mm。

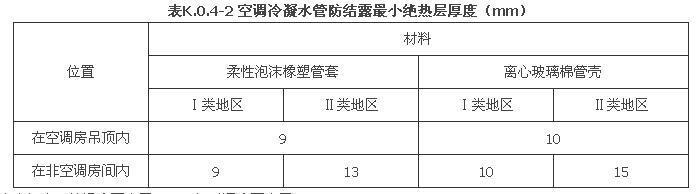

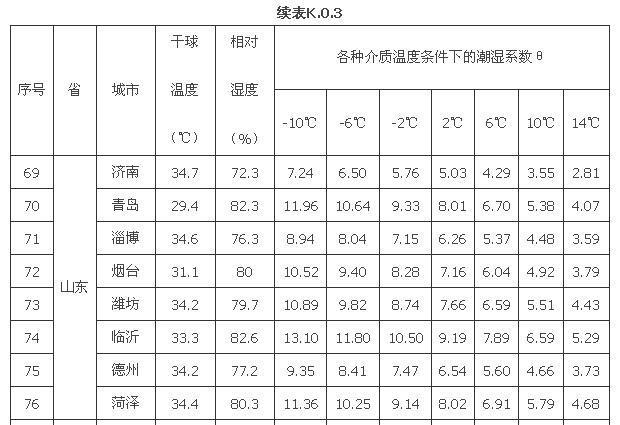

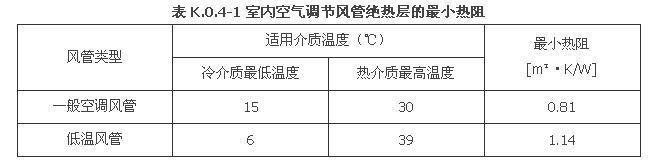

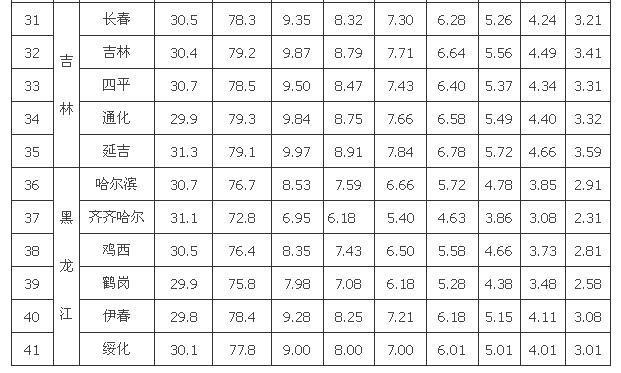

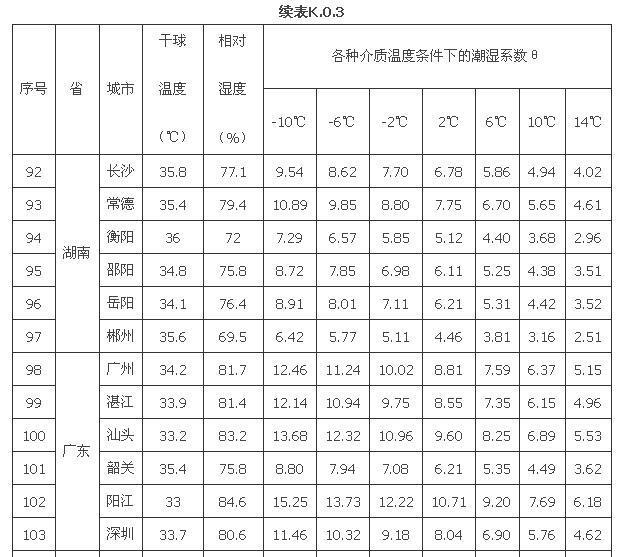

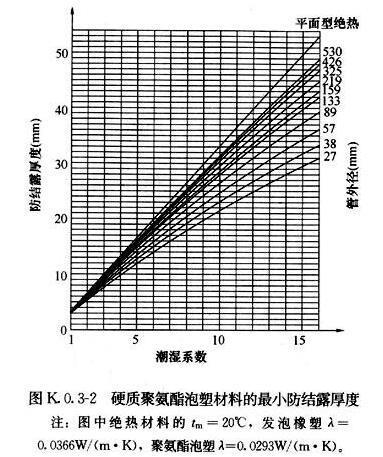

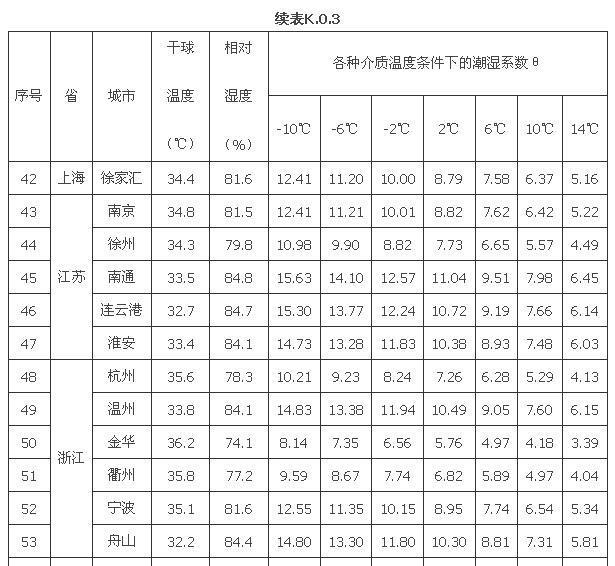

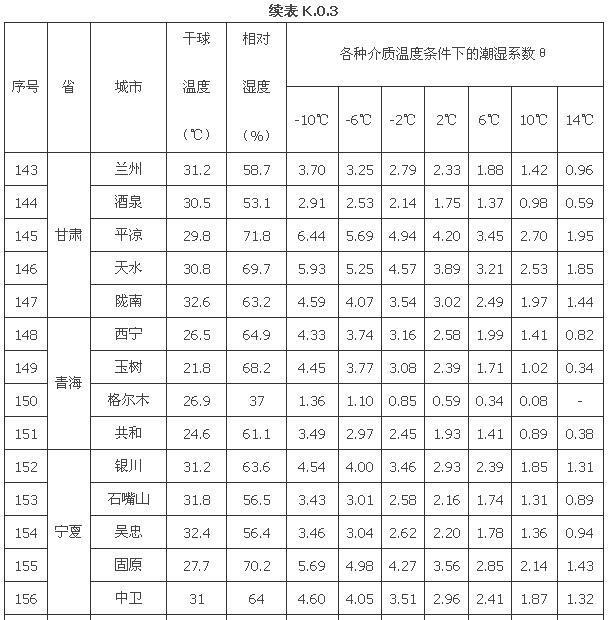

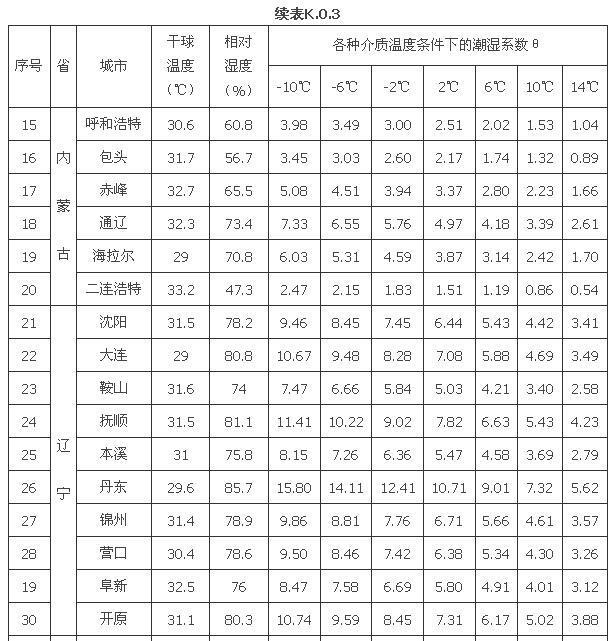

K.0.4 空調風管絕熱熱阻與空調冷凝水管道保冷厚度可按表K.0.4-1和表K.0.4-2選用。

注：技術調節：

   1 建筑物內環境溫度：冷風時26℃，暖風時20℃；

   2 以玻璃棉為代表材料，冷價為75元/GJ，熱價為85元/GJ。

注：Ⅰ區系指較干燥地區，室內機房環境溫度不高于31℃、相對濕度不大于75%；

    Ⅱ區系指較潮濕地區，室內機房環境溫度不高于33℃、相對濕度不大于80%。



1 《建筑設計防火規范》GB 50016

2 《城鎮燃?xì)庠O(shè)計規范》GB 50028

3 《鍋爐房設計規范》GB 50041

4 《高層民用建筑設計防火規范》GB 50045

5 《工業設備及管道絕熱工程施工規范》GB 50126

6 《公共建筑節能設計標準》GB 50189

7 《通風與空調工程施工質量驗收規范》GB 50243

8 《設備及管道絕熱設計導則》GB／T 8175

9 《中等熱環境 PMV和PPD指數的測定及熱舒適條件的規定》GB／T 18049

10 《蓄冷空調工程技術規程》JGJ 158

11 《散熱器恒溫控制閥》JG／T 195
