光電無塵室檢測項目及檢測儀器說明
方法：

審批：

2012年05月30日

一、引言：

為系統軟件可順利轉交小區業主，以及工程驗收限度，故研擬本設計書。此設計書規劃綱要如下所示：

（1）檢測方法。

（2）檢測標準。

（3）檢測報表。

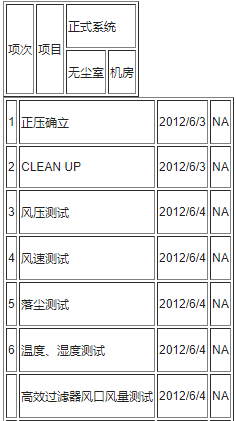

二、時間：

調節新項目

最開始時間

進行時間

三、檢測標準和程序流程：

1.無人間檢測標準：

-01）戶外標準：夏季：35℃DB、70%冬天：-5℃DB、50%RH

-02）房間內標準：無塵室：溫度23±2℃、環境濕度為50±5%RH；噪聲：65DBA下列

2.無人間查驗測試代碼：

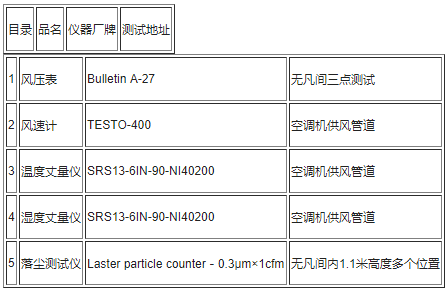

（1）檢測次序與時間：

塵埃檢測儀

Lasterparticlecounter－0.3μm×1cfm

無人間內1.1米相對高度好幾個部位

A.風力、排風量檢測

（a）此檢驗設計方案取決于確定房間內總排風量、風力是不是符合標準規定。

（b）檢測儀器：

經校準及格有效期一年內之風速計檢測

（c）監測點：檢測點坐落于主風道和高效送風口下邊300mm處，且每一過濾裝置取六點檢測。

檢測儀器檢驗時需以適度之架臺適用或拓寬架牢固。

（d）工程驗收限度：

每一過濾裝置出入口風力須較高過設計方案之空宇量規格型號。

備注名稱：本新項目每一個出風口設計方案排風量為1500m3/h上下。

B.潔凈度（落塵量）(Cleanliness)

（a）此檢測取決于確認潔凈度符合無塵室標準規定。

（b）檢測儀器：

Lasterparticlecounter－0.3μm×1cfm檢測儀器檢測

（c）檢驗方法：每一無塵室潔凈度均須以Lasterparticlecounter檢驗。

-a）監測點：以FS209E漩渦潔凈室限度測檢測等級N=(木地板占地面積)／(潔凈度等級平方根)，相對高度為架空地板/木地板起1,100mm相對高度，每一監測點檢測時間為一分鐘。(參照潔凈室：http://kanfort.cn/)

備注名稱：本新項目檢測等級N=640/316.2≈2。

-b）檢測儀器檢驗時需以上適度之架臺適用或以拓寬架牢固。

（d）工程驗收限度：FS209E塵埃操縱量

（e）檢測地區(等級100K)

a.潔凈室清靜度煙塵檢驗限度

安靜度(等比級數)

測量顆粒(μm)

C.房間內工作壓力(RoomPressurization)

（a）此檢測在保證無塵室依招標方規定均保持在正壓力情況。

（b）檢測儀器：

檢測儀器需經校準及格且有效期一年內者，應用0~60Pa標尺型真空壓力表。

（c）檢測方法：

-a）監測點：三點檢測

監測點于無塵室內置放檢測管并戶外檢測管作為壓力差產生數據信息。

-b）戶外大氣壓強假定為0.0mmAq工作壓力。

-d）于運作環節正常的姿勢下之排氣系統排宇量調節為平衡狀態。

-e）工程驗收限度：穩定性測試實際效果須較≥10Pa。

D.溫度及環境濕度(TemperatureandHumidity)

（a）該項檢驗系確定無塵室內溫度及環境濕度均在規定局限性內。

（b）檢測儀器

-a）檢驗精確工作能力可達±0.5℃之pc溫度表或平級品。

-b）工作能力可達±2之電子器件濕度測量儀或平級品。

-c）檢測儀器均須校準及格且在有效期一年內者。

-d）前或交貨敘述時均須檢附校準及格文檔。

（c）檢驗方法

-a）無塵室內每區取一點并坐落于木地板上邊1,100mm之相對高度處。

-b）每一監測點最少須檢測10MIN。

-c）測試用例：凈化車間5個點，特氣間2個點，試驗室2個點。

（d）工程驗收限度：檢驗及數據監測均須在標準規定局限性內。



本項目設計值：溫度23±2℃、環境濕度為40-60%RH。
