凈化室潔凈度檢測的主要方式

目地：建立無塵室環保監測整治規章制度，檢測凈化車間是不是相符合清潔等級劃分的規定，為凈化車間的整治給予根據。

適用局限性：凈化車間的檢測整治。

義務：中間化學實驗室磨煉員工對本劃分的推行用心，中間化驗室主任對本劃分的有效實行擔負監控查驗義務。

內容：

1專業術語

1.1無塵室（區）：對細顆粒物及微生物菌種環境污染劃分需舉辦自然環境操縱的屋子或地區。其建造構造、武器裝備以及應用均具備減少對該地區污染物的干預、產生和停留的作用。

1.2清潔事兒臺：一種事情臺或是與之類似的一個封禁圍檔事兒區。其優點是本身可以供貨經過過慮的氣體或汽體，按氣旋方式分成豎直單邊流事兒臺、水準單邊流事兒臺等。

1.3部分空氣過濾：僅使房間內事兒地區特殊的部分空間的氣體含飄浮顆粒濃度值抵達劃分的氣體潔凈度級其他方法。

1.4潔凈度：清潔自然環境內模塊容積空氣中含高于或就是某一粒度飄浮顆粒的容許統計分析數。

1.5菌體：病菌培養后，由一個或好多個病菌滋長而產生的病菌集落，通稱CFU。通常用數量提示。

1.6單邊流：沿單一偏重呈平行面流線型并且與氣旋偏重豎直的橫斷面優點速均值的氣旋.與海平面垂直線的叫豎直單邊流,與平面平行面的叫平行單邊流。

1.7空態:無塵室(區)在凈化室內空氣調理系統軟件已組裝結束且作用詳細的情況下,但沒有生產制造武器裝備、原材料某員工的情況。

1.8靜態數據a：無塵室(區)在凈化室內空氣調理系統軟件已組裝結束且作用詳細的情況下,生產工藝流程武器裝備已安裝、無塵室(區)內沒有生產制造員工的情況。

1.9靜態數據b：無塵室（區）在生產加工實際操作全部竣事，生產制造實際操作員工撤出當場并經過20min臭氧消毒后。

1.10非單方面流（曾稱之為漩渦）：具備好幾個通道循環系統特點或氣旋偏重不持平的，不滿足單邊流界說的氣旋。

1.11動態性：無塵室（區）已處在正常的生產制造情況，武器裝備在規定的形式下舉辦，并且有特定的員工依據標準實際操作。

1.12ｔ漫衍

1.13相信限制（UCL）

從正態分布漫衍取樣得到的實際平均值按給出的置信度（這里為95%）籌算得到的估算限制將超過此實際平均值，則稱籌算得到的這一平均值估算限制為相信限制。

1.14警示程度

系統軟件的重要主要參數超過正常的局限性，但未抵達糾偏裝置程度，必須造成警覺，很有可能必須接受糾正措施的程度限度。

1.15糾偏裝置程度

系統軟件的重要主要參數高于可接納限度，必須舉辦觀查并接受糾正措施的程度限度。

2整治劃分

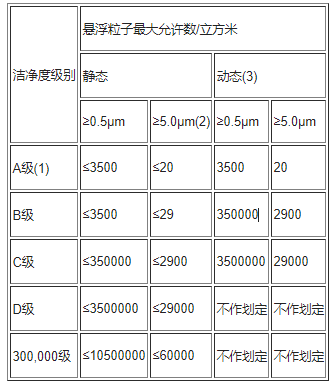

2.1無塵車間（區）飄浮顆粒判級限度：

潔凈度等級

飄浮顆粒較大容許數/立方

靜態數據

動態性(3)

≥0.5μm

(1)為了更好地確定A級潔凈區的等級，每一個取樣點的采樣量不能低于1m3。A級區氣體飄浮顆粒，以≥5.0μm的漂浮顆粒為程度限度。B級潔凈區（靜態數據）的氣體飄浮顆粒，與此同時包含表格中二種粒度的細顆粒物。

(2)在確定等級時，應應用取樣管較短的攜帶式塵土粒子計數器，以阻攔在遠程控制采樣系統長的取樣管內≥5.0μm細顆粒物的地基沉降。

(3)可在通例實際操作、培養基仿真模擬罐裝過程中舉辦檢測，確認抵達了動態性的等級，但培養基仿真模擬實驗需要在“最爛情況”下舉辦動態性檢測。

2.1.2解決潔凈區的漂浮顆粒舉辦動態性檢測。

2.1.2.1一樣平時檢測的取樣量可與潔凈度等級和空氣凈化系統系統驗證時的氣體取樣量差別。

2.1.2.2在A級區和B級區，持續或有規律地涌起少許≥5.0μm顆粒記數時，可能是環境污染事項的預兆，應舉辦觀查。

2.1.3無塵室（區）微生物菌種動態性監管限度

注：1、病菌在30℃∽35℃情況下培養3天。2、表格中各標值均為均值。3、300,000級可參考D級實行。

2.1.3.1為評定無菌檢測生產制造的微生物菌種情況，解決微生物菌種舉辦動態性檢測，監測方法有沉降菌法、定量分析氣體浮游菌采樣法和外邊抽樣法（如：棉球擦拭法和觸碰碟法）等。動態性抽樣應阻攔對潔凈區導致不良影響。

2.1.3.2舉辦動態性檢測沉降菌時，可應用好幾個地基沉降碟持續舉辦監管并積累記數，單獨地基沉降碟的外露時間可以低于4鐘頭。

2.1.3.3對外邊和實際操作員工的檢測，應在重要實際操作結束后舉辦。在正常情況下的生產加工實際操作檢測外，可在系統驗證、清潔或消毒殺菌等實際操作結束后增加微生物菌種檢測。

2.2無塵室（區）送排風量、光照強度

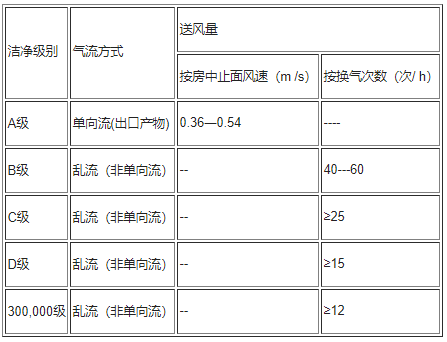

2.2.1潔凈室（區）自然通風和換風次數

清潔等級

氣旋方法

送排風量

按房內止面風力（m/s）

按換風次數（次/h）

2.2.2排風量測量及換風次數的籌算

用風速風向儀接近出風口處測量，按出風口橫截面大小把它劃定為多個總面積相同的一小塊，在其中心處測量。針對規格過大的方形出風口，可分成一樣大小的9－12個小方格舉辦測量；針對規格較小的方形出風口，一樣平時測5個點就可以；針對條縫形出風口，在其相對高度偏重最少應該有2個測量點，沿條縫偏重憑據其長短可以區劃取名為4、5、6個測量點；針對環形出風口，按其直徑大小可區劃測4或5個點；

L1，L2，…Lｎ為屋子各正壓送風口的排風量，m3/h

A為臥室總面積，m2；H為屋子相對高度，m

d、非單方面流屋子較大換風次數不適合超越70次/h；

e、針對千級豎直單邊流劃分氣旋流過房間內橫斷面風力≥0.25m/s；

f、針對關鍵生產線等發塵量比較大的屋子，盡可能提升換風次數；

2.3.3無塵室（區）光照強度

a、關鍵事兒室一樣平時不適合小于300LX，協助事兒室、過道、氣閘室、員工凈化處理和材料凈化處理專室可小于300LX，但不適合小于150LX；飼料生產制造工業廠房關鍵事兒室一樣平時不適合小于150LX，別的事兒地區不適合小于100LX；澄澈度檢測照明燈具不適合小于1000LX。

b、對光照強度規定高的位置可增加部分照明燈具；

c、無塵室（區）內的一樣平時照明燈具的光照強度均值度不可低于0.7，光照強度均值度是最少光照強度與均勻光照強度的比率。

2.3潔凈度檢測取樣點的數量以及布署

各生產車間檢測區屋子編碼及排列由生產車間按統一劃分花式方法結束后報質量保證部審批，審核相符合規定后蓋公章起效，生產車間及質量保證部各一份做為檢測的根據。

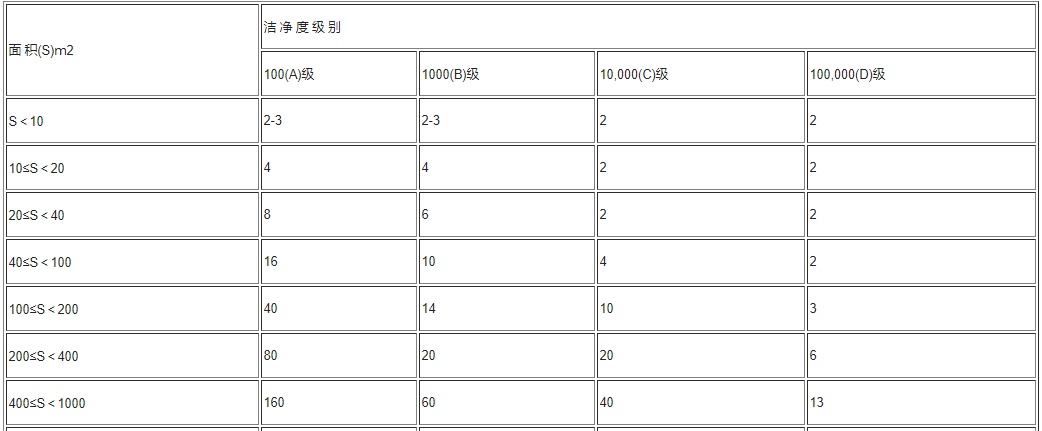

2.3.1各無塵室（區）飄浮顆粒、浮游菌及沉降菌至少設點數量按下述規定：

總面積(S)ｍ2

潔凈度等級

40≤S＜100

注：針對A級的單邊流無塵室（區），包含A級清潔事兒臺，總面積指的是正壓送風口外總面積；針對非單方面流無塵室（區），總面積指的是屋子總面積。300，000級的取樣等級可參考D級規定制定。

2.3.2取樣點的限定

2.3.2.1飄浮顆粒檢測取樣點的限定

a取樣點一樣平時在離路面0.8ｍ相對高度的水準表面均值布署，設點爭取均值。取樣點超過5點時，還可以在離路面0.8～1.5ｍ相對高度的范圍內分層次布署，但各層不少于5點。

b每一個取樣點應最少取樣3次。（全文連接：http://kanfort.cn/a-796/）

c潔凈度A級地區的測量：選中在生產加工實際操作線（如粉針中藥制劑的自動化流水線）上邊統一平面。測量相對高度高過分裝瓶口3～5cm，測量間隔30～50cm。

d對一切小無塵室（區）或部分空氣過濾地區，取樣點的數量不可少于2個，總?cè)宇l次不可低于5次，每一個取樣點的采樣頻次可以超過1次，且差別取樣點的采樣頻次可以差別。

2.3.2.2沉降菌/外邊微生物菌種檢測取樣點的限定　

a事兒區取樣點的部位一樣平時距地0.8～1.5m上下（稍高于事人情世故）；可在重要武器裝備或重要事兒流動性局限性處增加取樣點。

b出入口物質重要點、要害武器裝備或櫥柜臺面運用觸碰碟取樣，路面、墻壁、五指膠手套、清潔事兒服可服藥簽擦試取樣。

c每一個取樣點一樣平時取樣一次。

2.3.2.3浮游菌檢測取樣點的限定

a取樣點部位：

取樣點地方可以同飄浮顆粒測試用例；

事兒區測量點部位距地0.8～1.5m上下(稍高于事人情世故)；

正壓送風口測量點部位擺脫排風面30cm上下；

可在重要武器裝備或重要事兒流動性局限性處增加測量點；

b取樣頻次

每一個取樣點一樣平時取樣一次。

2.3.3取樣重視事宜

2.3.3.1針對單邊流無塵室（區），采樣器的取樣支管應正對著氣旋偏重；針對非單方面流無塵室（區），粒子計數器的取樣支管往上。

2.3.3.2布署取樣點時，應只要繞開回風管道。

2.3.3.3取樣時，檢測員工應在取樣口的低處側，并只要減少流動性。

2.3.3.4取樣結束后，宜對粒子計數器舉辦臭氧消毒。

2.3.3.5應接受一切對策避免取樣過程的環境污染和其它很有可能對樣版的環境污染。

2.2.3.6培養皿在用以檢測時，為阻攔運送或挪動過程導致的危害，宜與此同時舉辦對比實驗，每一次或每地區取一個對比皿，與取樣皿同法實際操作但不用外露取樣，隨后與采集后的培養皿一同放進培養箱中培育，實際效果應無菌檢測落生長發育。

2.3.4最少取樣量

2.3.4.1差別清潔等級飄浮顆粒檢測每一次最少取樣量

最少取樣量

L/次

潔凈度等級

2.3.4.2沉降菌檢測在滿足至少測等級的與此同時，還宜滿足至少培養皿數。

aA級無塵室（區）總面積低于40ｍ2，B級無塵室（區）總面積低于200ｍ2時，認證時至少培養皿數均不能低于14個。一樣平時檢測時，可按無塵室總面積設點。

b300,000級可參考100,000(D)級實行。

2.3.4.3浮游菌檢測至少取樣量

潔凈度等級

注300,000級可參考D級執

2.4檢測標準

2.4.1檢測次數

2.4.1.1飄浮顆粒靜態數據檢測次數

a對正常的生產線的A級、B級、C級每月檢測一次。動態性檢測時，可不會再舉辦靜態數據檢測。D千級、三十萬級無塵室（區）一個季度檢測一次。

b對新創建、更新生產車間，停工后提前準備復工生產車間，駕車以前舉辦全面檢測。



c空氣凈化設備涌起出現異常時即時檢測。
