十萬級微光學微電子電子廠設計施工及費用報價

科技發展日新月異，光學微電子產品需要在安全科學的無塵室內完成，以保證高精度化和細小化，這就對光學微電子無塵車間技術也有了更高的要求。小編這里具體談?wù)勲娮庸鈱W(xué)無塵車間建設方案。

一、光學微電子無塵車間設計方案

（一）光學微電子技術無塵車間地區合理布局：

1、光學微電子技術無塵車間清潔廠區

2、光學微電子技術無塵車間清潔協助間（包含工作人員凈化處理用地、原材料凈化處理專室和一些日常生活專室等）

3、光學微電子技術無塵車間工業園區（包含辦公室、值勤、管理方法和歇息等）

4、光學微電子技術無塵車間備區（包含空調凈化系統應用、電氣設備用地、超純水和高純度氣用地、熱冷機器設備用地）

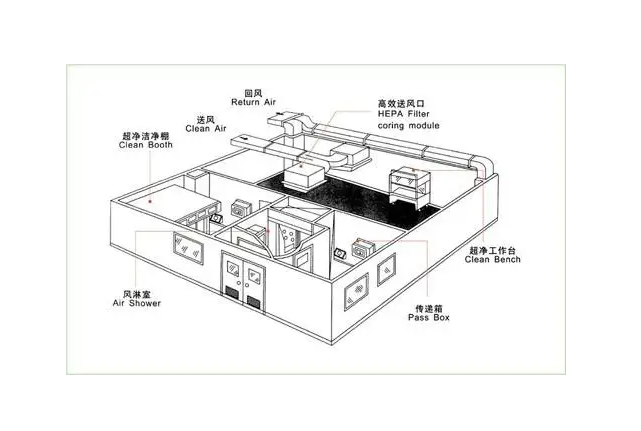

（二）光學微電子技術無塵車間凈化工程凈化處理基本原理

氣旋→初效凈化處理→中央空調→中效過濾器凈化處理→離心風機排風→管路→高效率排風出風口→吹入屋子→帶去浮塵病菌

等顆粒物→送風百葉窗簾→初效凈化處理反復以上全過程，就可以到達潔凈目地。

（三）光學微電子技術無塵車間凈化工程凈化處理主要參數

換風次數：100000級≥15次；10000級≥20次；1000≥30次。壓力差：主生產車間對鄰近屋子≥5Pa

均值風力：10級、100級0.3－0.5m/s；環境溫度冬天＞16℃；夏天＜26℃；起伏±2℃。

環境溫度45－65％；GMP顆粒劑生產車間環境濕度在50％上下為宜；電子器件生產車間環境濕度略高以防發生靜電感應。

噪音≤65dB（A）；新風系統填補量是總送排風量的10％－30％；光照強度300LX。

無塵車間凈化工程的設計全過程中，應加強對光學微電子技術領域無塵車間凈化工程設計計劃方案剖析掌握,依據該工程項目是新創建工程項目或是是舊廠房改造工程項目，并融合其詳細的生產工藝流程、生產流程等需要明確其要的潔凈度等級、溫濕度記錄。再依據該項目的詳細情況，與此同時也要充分考慮生產商的資金承受力，綜合性多種要素來明確選用哪種凈化處理計劃方案，那樣才可設計出一個能達到招標方生產制造應用規定、工程預算有效、經濟發展環保節能好用的計劃方案。

二、光學微電子無塵車間凈化處理通風風管及工程項目安裝

1、光學微電子無塵車間無動力風帽

它用以排氣系統的尾端，它的功能是除去戶外的污濁氣體。依據其方式傘狀無動力風帽適用一般機械設備排氣系統，錐型無動力風帽適用除塵系統，簡易無動力風帽適用當然排氣系統。

2、光學微電子無塵車間各種出風口

為了更好地將氣體傳送至房間內或排出到房間內，在通風管道上設定了各種各樣的排氣口或通風口，以調整運輸或吸出的氣量。通風口有各種類型。常見種類為方形通風口，裝有網格圖和條型格珊，裝有連動調整設備，其他類型無連動調整設備。通風口分成單面、兩層、三層和不一樣方式的散流器。

3、光學微電子無塵車間排風機

是機械設備通風系統中驅使氣體流動性的機械設備。排風機是通風空調工程體系的首要機器設備，依據構造基本原理分成軸流式通風機和離心風機。

4、光學微電子無塵車間通風風管

在通風系統中，根據通風管道運輸或抽出來氣體。通風管道的截面為環形和方形。除接管外，通風管道由彎管、往返彎折、孔徑彎折、三通、四通等管材構成。

5、光學微電子無塵車間消音器

用以避免噪音傳送到房間內的設備?？照{(diào)設備中采用的阻力帶聲器、阻力帶聲順、共震排氣消聲器和光寬帶帶復合型消音器。

6、光學微電子無塵車間閘閥

用以調整排風量和關掉某些立管的自然通風構件安裝在風道上。通風空調工程常見的閘閥有閘板閥、碟閥、多葉調節閥門、圓開運行閥、氣體解決室進氣閥、排煙防火閥、截止閥等，

7、除塵設備

它是一種凈化室內空氣的機器設備，一般分成旋風式除塵設備、濕式電除塵器和布袋除塵器。

三、光學微電子無塵車間凈化處理通風風管安裝

1、光學微電子無塵車間凈化處理通風風管安裝；

通風風管重裝系統后，應按系統種類進行氣密性檢測檢查。通風量應達到設計要求，通風風管盡量根據制作工藝檢測或驗證，其強度和氣密性檢測應達到設計規范或以下規定：

①通風風管抗拉強度應在1.5倍工作壓力下做到接口處無裂紋；

②正方形通風風管的允許通風量應達到下列規定：

QL≤0.1056P0.65低壓系統通風風管。

QM≤0.0352P0.65中壓系統通風風管。

QH≤0.0117P0.65髙壓管理體系通風風管。

QL、QM、QH-系統通風風管在相應的工作壓力下，在企業占地面積通風風管時長內容許通風[m3/(hm2)]；

P-指通風風管管理體系的工作壓力(Pa)。

③低壓、中壓環狀金屬材質通風風管、復合風管、不法蘭盤形非金屬材質通風風管的允許通風量為正方形通風風管指標值的50%；

④磚、混凝土通風風管允許通風量不能超出正方形低壓系統通風風管指標值的1.5倍；

⑤排風系統、除塵、低溫通風系統手機軟件按中壓系統軟件通風風管規定，1~5級空氣凈化系統系統按髙壓管理體系通風風管規定。

1、光學微電子無塵車間排風機安裝；

（1）離心風機試運轉時，離心葉輪轉動角度恰當，經不少于2H運行后，滾動軸承升溫不超過35度，最高溫度不超過70度；滾柱軸承升溫不超過40度，最高溫度不超過80度。

（2）離心通風機與避震臺座觸碰密切，地腳螺栓扭緊，并有緊固設備。

（3）管道風機選用避震支架安裝使用時，離心風機與避震支架聯接密切，堅固靠譜；選用支拖架安裝時，離心風機與減振器及支撐架、固定支架聯接密切，牢固靠譜。

2、光學微電子無塵車間過濾裝置、紙除塵設備、過濾裝置凈化塔安裝；

（1）各種各樣設施的型號規格、規格型號、額定值排風量務必合乎設計規定。

（2）各種各樣設施的安裝方位務必恰當。

（3）機器設備與管道聯接時，宜選用整合性的塑膠軟管接頭，并不可漏汽；支撐架應平正平穩。

（4）過濾裝置的安裝使用應固定不動堅固，過濾裝置與架構、框架與維護保養構造中間無顯然間隙。

（5）紙除塵設備和過濾裝置的安裝，應固定不動堅固，部位精確，聯接嚴實。

3、光學微電子無塵車間消音器安裝；

（1）消音器架構務必堅固，共震腔的擋板規格緊貼，恰當，擋板與壁板結合處機殼嚴實不漏。

（2）消音器安裝方位務必恰當，并直接設定支（吊）架。

（3）消音片獨立安裝后固端務必堅固，片距勻稱。

（4）消音片狀材料粘接堅固、整平，團狀原材料填充勻稱、無顯著下移。

（5）消音復面原材料順氣旋方位拼湊，無毀壞；穿孔鋁板無毛邊，孔位排序勻稱。

4、光學微電子無塵車間密閉式閘閥安裝；

（1）安裝前要做好查驗，其密閉式特性應滿足商品技術標準。

（2）安裝時，閘閥上箭頭標志方位與震波的方位一致。

（3）電源開關顯示燈的部位與閘閥板的具體電源開關部位應同樣，開閉搖桿的實際操作部位應精確。

（4）閘閥運用起重吊鉤或支撐架固定不動。

5、光學微電子無塵車間測壓設備安裝；

（1）U形管聯接應選用電焊焊接，并應焊透、不漏汽。

（2）管道閘閥與零配件聯接應嚴實。

（3）測銷釘應做防腐蝕處置和膨脹螺栓固定不動。

（4）測壓儀器應維持水準按置。

四、十萬級微電子廠工程裝修費用報價清單

十萬級微電子廠工程裝修費用報價清單
序號	分項	單位	工程量	主材費	人工費	合價	備注
1	空調及空調水系統、配電安裝工程	項	1	185000.0	55000.0	240000.0
2	凈化通風系統安裝工程	項	1	42000.0	28000.0	70000.0
3	工程總計不含稅	項	1			310000.0
4	稅金(工程發票/增值稅）8%/10%	項	1			27900.0
5	工程總價	項	1			337900.0
